Välj rätt magnetventil

Pontus på Tryck & Flöde hjälper dig att välja rätt magnetventil: direktverkande eller servostyrd?

Kunskap

kolla in filmen - välj rätt magnetventil

Ett brett utbud skapar förutsättningar för att du ska finna den produkt som passar dig bäst, men det ger dig också fler val att göra.

Vi på OEM Automatic har produktspecialister inom alla områden och i den här filmen hjälper Pontus Sandahl, produktansvarig på Tryck & Flöde, dig att välja rätt magnetventil. Kolla in filmen och tveka inte att höra av dig till Pontus!

VAD SKA MAN TÄNKA PÅ?

Funktion. Vad behöver du för in och utgångar på din ventil? En ingång och en utgång? En ingång och två utgångar?
NC/NO. Ska din ventil vara stängd eller öppen när strömmen stängs av?
Tryck. I vilket tryck ska ventilen jobba? Min och maxtryck är viktig information för att kunna hitta rätt ventil. Finns det en tryckskillnad på de olika sidorna av ventilen? Är det ett öppet eller ett slutet system?
Media. Vad är det för media som ska gå igenom ventilen? Beroende på om det är vatten, gas eller olja så finns det olika typer av tätningar och membran som passar till just din process.
Temperatur. Kommer ventilen sitta i väldigt kallt klimat? Eller ska den kanske sitta i ett skåp där temperaturen kan stiga ordentligt? Eller är det så att mediat som ska gå genom ventilen är kallt eller varmt?
Spänning. Vad behöver du för spänning för att ventilen ska fungera?
Övrigt. Behöver din ventil vara EX-klassad eller krävs det en högre IP-klassning än normalt?

skillnaden på direktverkande och servostyrd magnetventil

Båda ventilerna har sina för-och nackdelar och du måste utgå från din process när du väljer magnetventil.

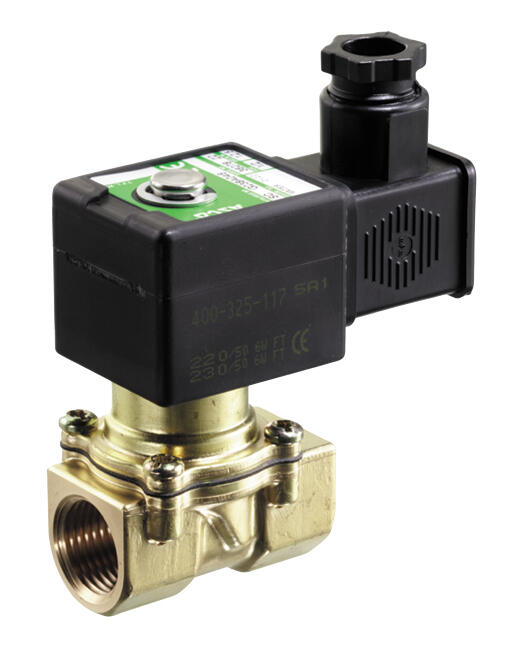

DIREKTVERKANDE MAGNETVENTIL

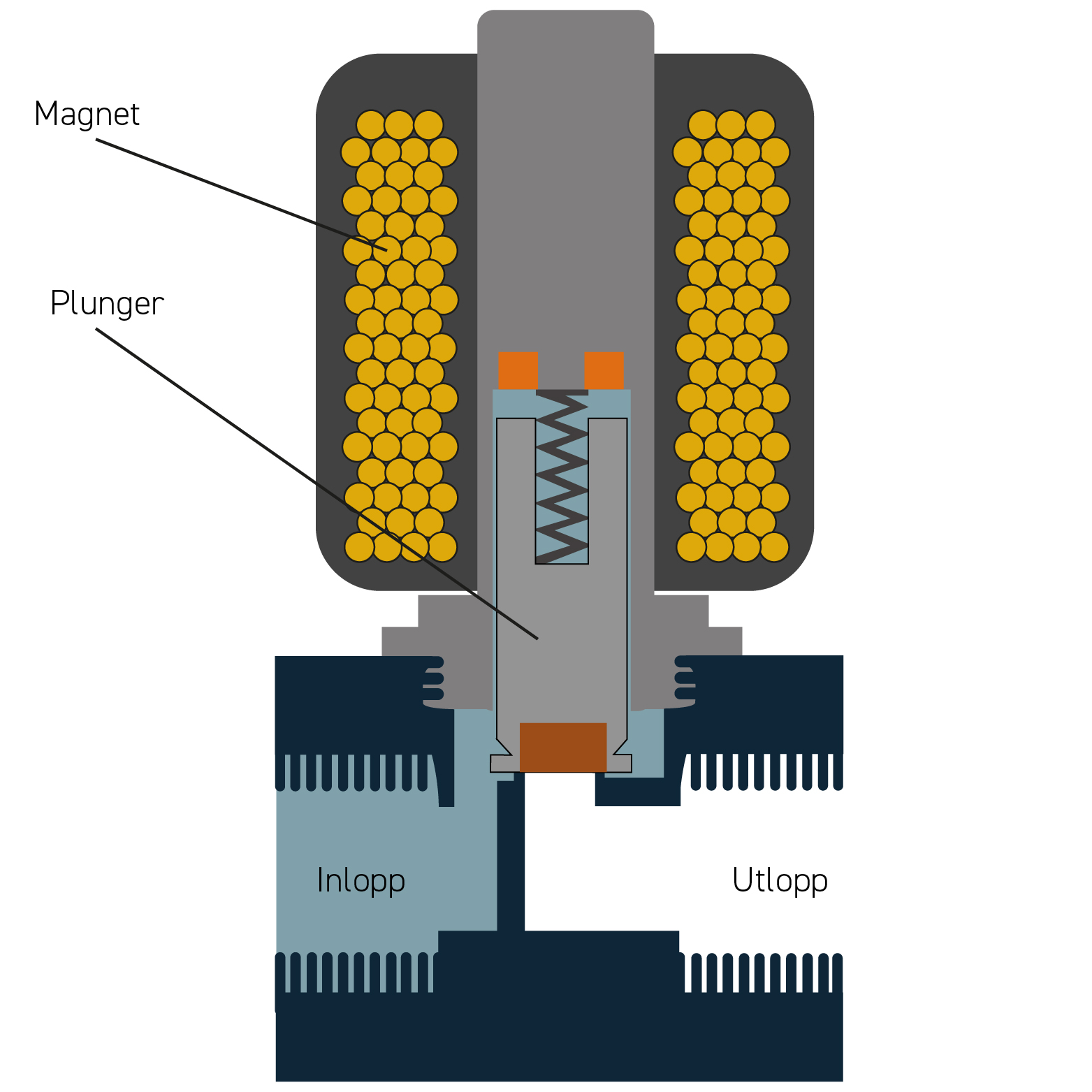

En direktverkande magnetventil behöver inget differenstryck för att öppna och stänga och används till exempel i slutna system där tryckskillnaden inte finns eller i system där den är väldigt låg, alltså under 0,3 bar. Mediet kommer in och magneten aktiveras som i sin tur drar upp plungerröret och släpper igenom mediet.

FÖR-OCH NACKDELAR

+ Fungerar oavsett tryck

+ Tåligare för smutsig media

- Dyrare vid inköp

- Dyrare i drift

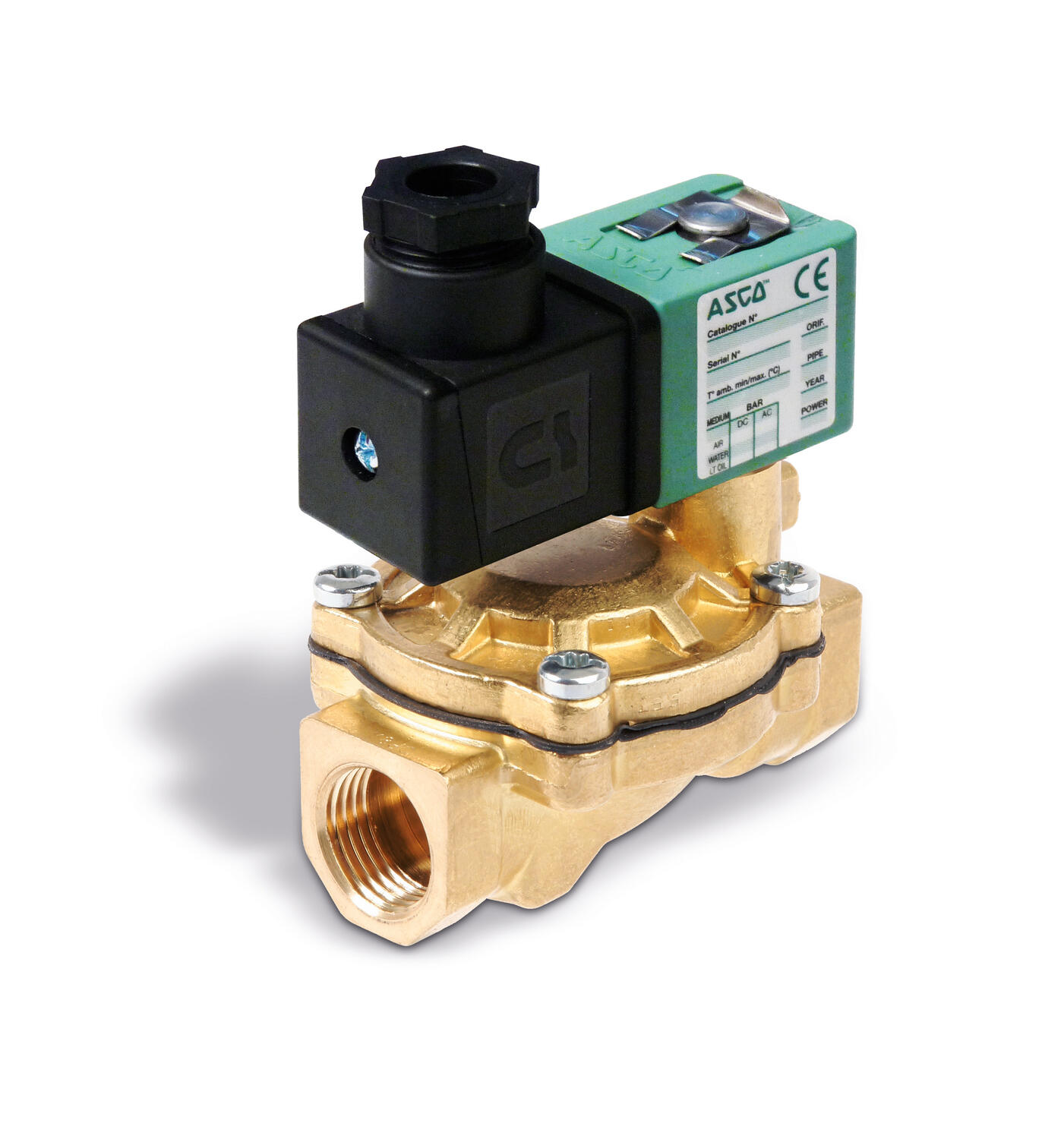

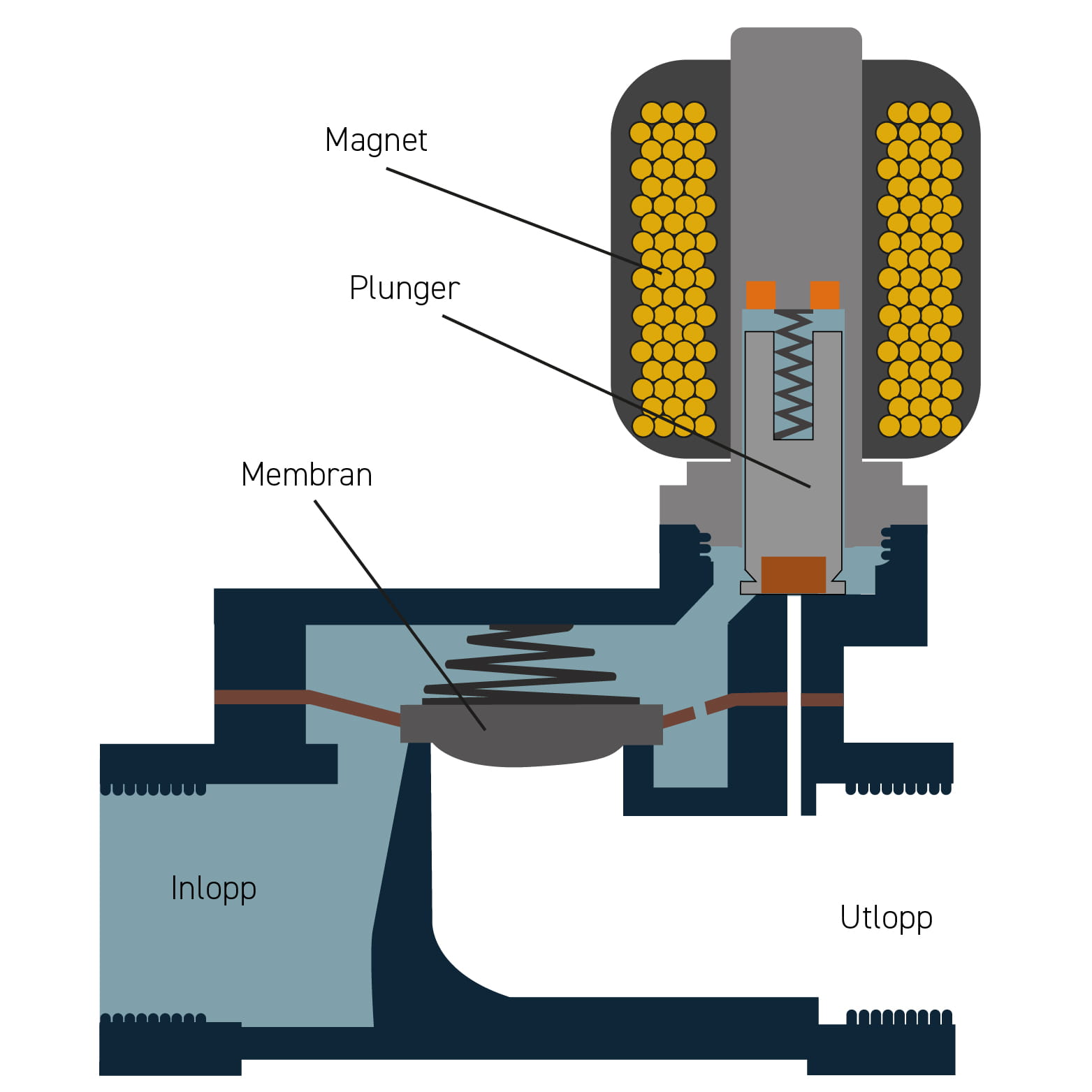

SERVOSTYRD MAGNETVENTIL

En servostyrd magnetventil behöver alltid en tryckskillnad. Mediet kommer in och fyller ovandelen av huset. Magneten lyfter upp plungerröret som gör att mediet kan komma in i andra kammaren under membranet och lyfter membranet och mediet släpps igenom.
