Lär dig mer om proportionalventiler

En proportionalventil används för flödesreglering av vätskor och gaser. Genom vår tillverkare Asco erbjuder vi proportionalventiler i dimensioner från M5 till 1/2”. I denna artikel kan du läsa mer om hur en proportinalventil fungerar inklusive begrepp och förklaringar du bör känna till.

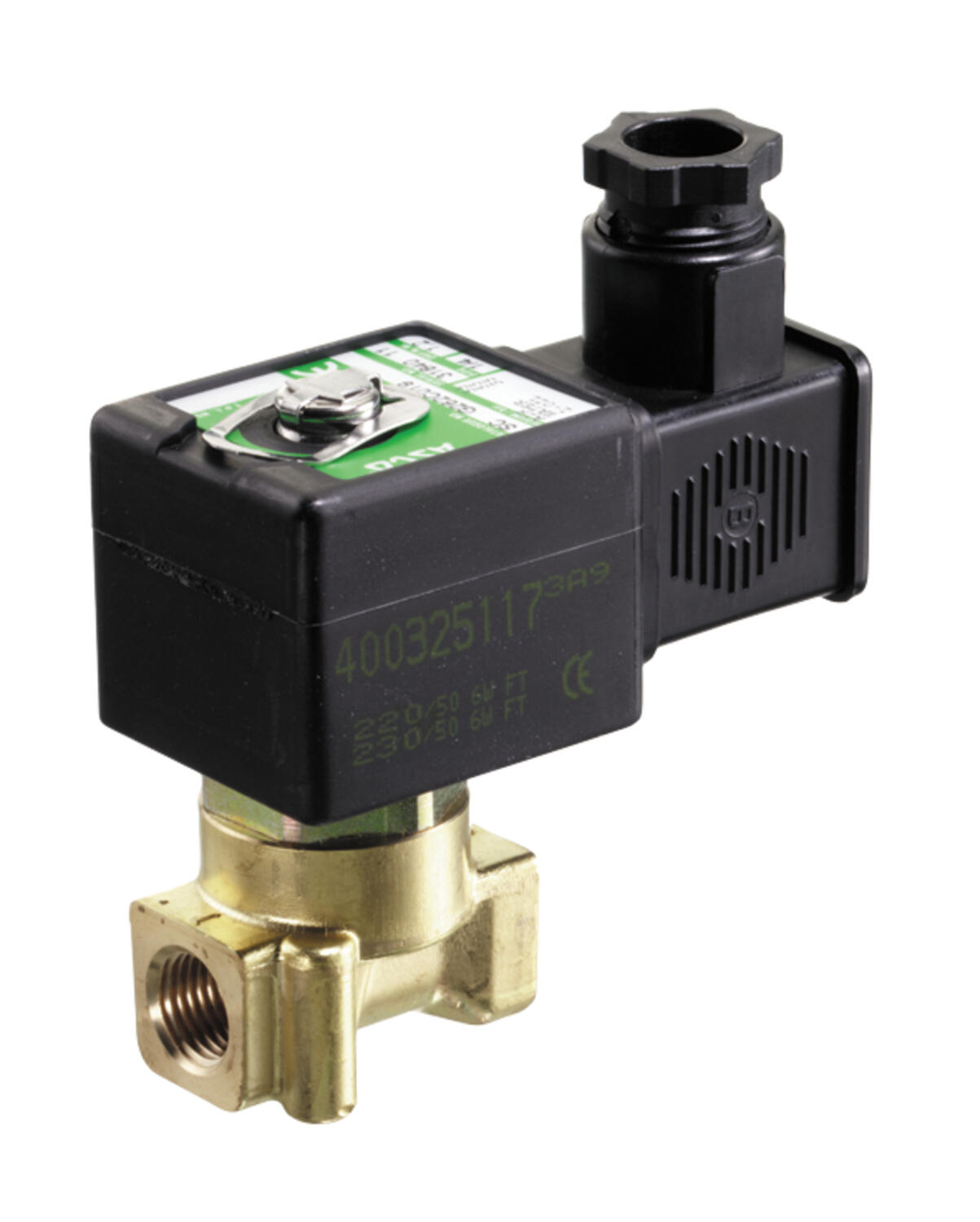

VAD ÄR EN PROPORTIONALVENTIL OCH HUR FUNGERAR DEN?

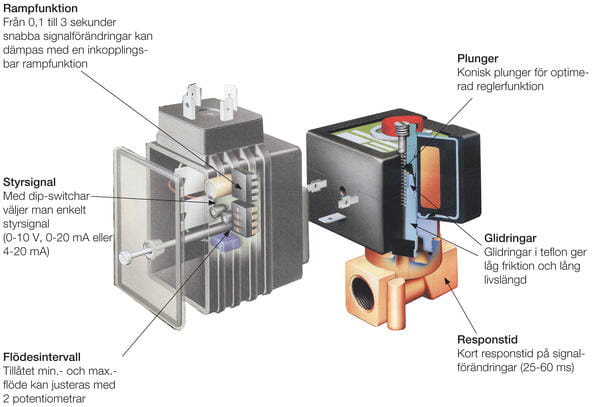

Proportionalventilerna ser ut som traditionella 2-vägs magnetventiler, däremot har man gjort tekniska förändringar på plungerröret och plungern för att göra det möjligt att använda ventilen för steglös flödesreglering (se sprängskiss). Slaglängden på plungern är direkt proportionell mot strömmen genom spolen. Principen bygger på att dragkraften på plungern ökar när strömmen genom spolen ökar. . Samtidigt ökar motkraften i fjädern när den pressas samman. Genom att justera strömmen kan mediets flöde justeras steglöst mellan 0 och 100 % av det maximala flödet. Ventilerna fungerar bäst tillsammans med en kontrollenhet som monteras direkt på spolen. Kontrollenheten omvandlar styrsignalen (0-10 V, 0-20 mA eller 4-20 mA) till en pulsbreddsmodulerad ström som direkt styr ventilen. Kontrollenheten innehåller även en del styrfunktioner som ramptid och max. värdesbegränsning.

Kunskap

Begrepp och förklaringar

Flödeskarakteristik

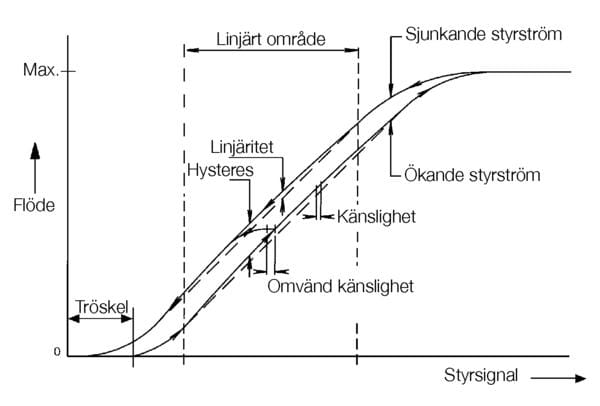

Ventilernas karakteristik ses på flödeskurvan nedan.

Linjäritet

Ventilernas linjära område är utmärkt på kurvan och där ses att botten samt toppläget avviker från den ideala linjära linje där ventilen reglerar flödet på bästa sätt. På grund av detta är det viktigt att välja en ventil som reglerar det önskade flödet inom just detta linjära område för att på så sätt få så hög noggrannhet som möjligt.

Hysteres

Detta är skillnaden på uppmätt flöde vid samma elektriska styrsignal beroende på om flödet mäts upp vid ökande styrsignal eller sjunkande styrsignal. Hysteresen nämns för alla ventiler i procent och är baserad på ventilernas maximala flöde.

Känslighet

Skillnaden som krävs på styrsignalen för att få en märkbar förändring i samma riktning som senaste förflyttningen. Känsligheten nämns för alla ventiler i procent och är baserad på den elektriska styrsignalens maximala värde.

Omvänd känslighet

Skillnaden som krävs på styrsignalen för att få en märkbar förändring på flödet när ventilen gör en förändring i motsatt riktning som senaste förflyttningen.

Repeternoggrannhet

Även om ventilen används under exakt samma förhållanden (media, tryck och elektrisk insignal m.m.) kan det förekomma små skillnader på flödet från gång till gång.
