WIKA

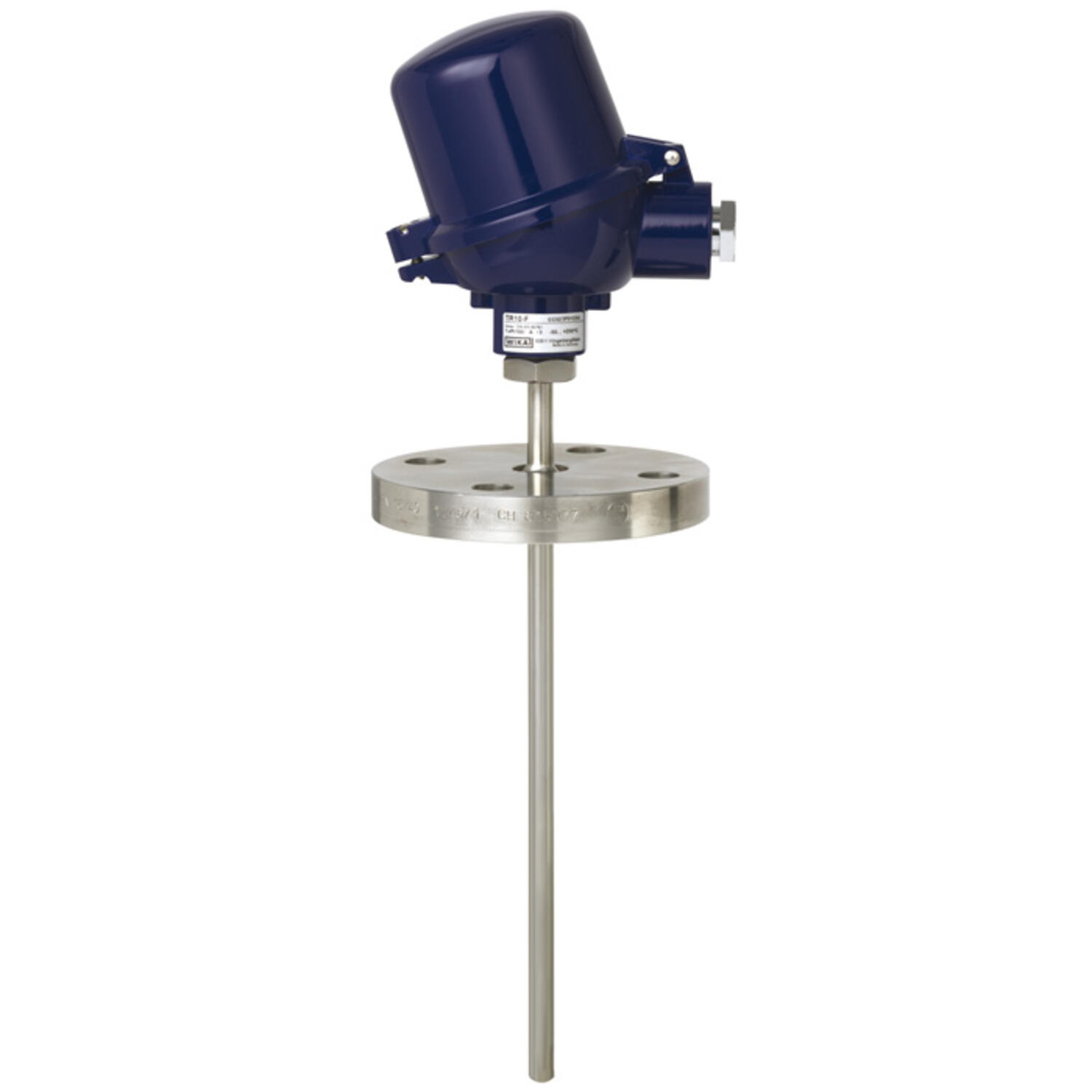

Termoelement med flänsat dykrör TW40
Serie TC10-F

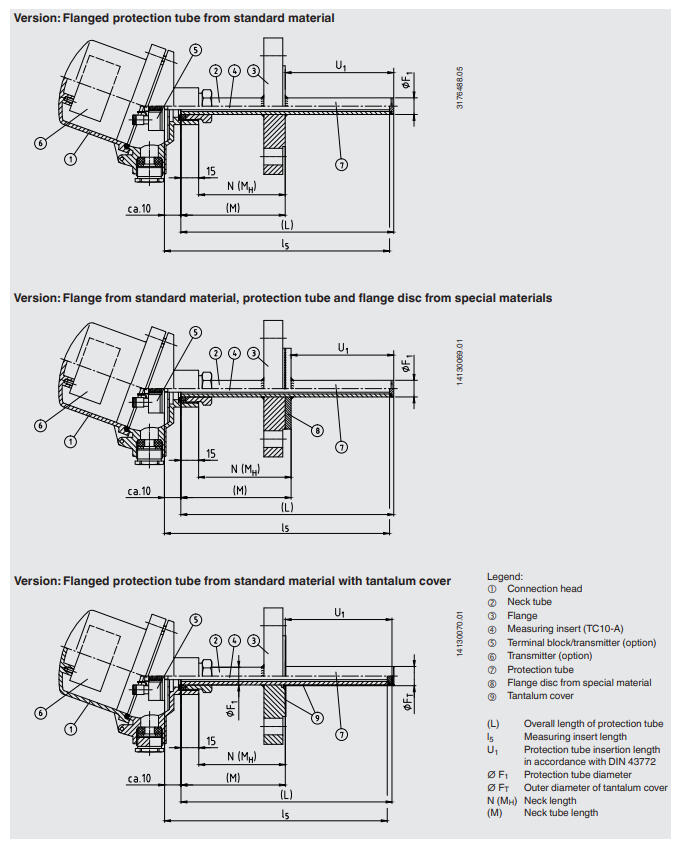

Serie TC10-F är anpassad för montering i kärl och rörledningar. Standardflänsar enligt DIN EN eller ASME finns som alternativ. Termoelementet är lämpad för temperaturmätning i vätska och gaser, dykröret är svetsat och skruvat in i sensorhuvudet. Rostfritt stål är lämpligt för normala kemiska förhållanden i mediat, men vid agressivare förhållanden rekommenderas en beläggning.
Den utbytbara mätinsatsen kan tas bort utan att hela givaren behöver kopplas från processen, vilket gör att inspektion, övervakning och service blir enkelt.
En bred variantion av instickslängder, flänsstorlekar, dykrörs-designer och sensorhuvuden gör att varje termoelementet passar varje applikation.
Beställningsnyckel:
- Godkännanden?
- Antädningsskydd?
- Fler godkännanden/cert?
- Termoelement typ?
- Antal element?
- Noggrannhet?
- Modell på huset?
- Kabelingång + storlek?
- Ev transmitter?
- Anslutning dykrör?
- Material dykrör?
- Dykrör storlek?
- Storlek fläns?
- Anslutning halsrör?
- Halsrör längd?
- Processanslutning?
- Instickslängd?
- Mätelement typ K, J, E, N eller T
- Mätområde från -40 till 1200°C
- Option: ATEX-klassning
- Utbytbar mätinsats

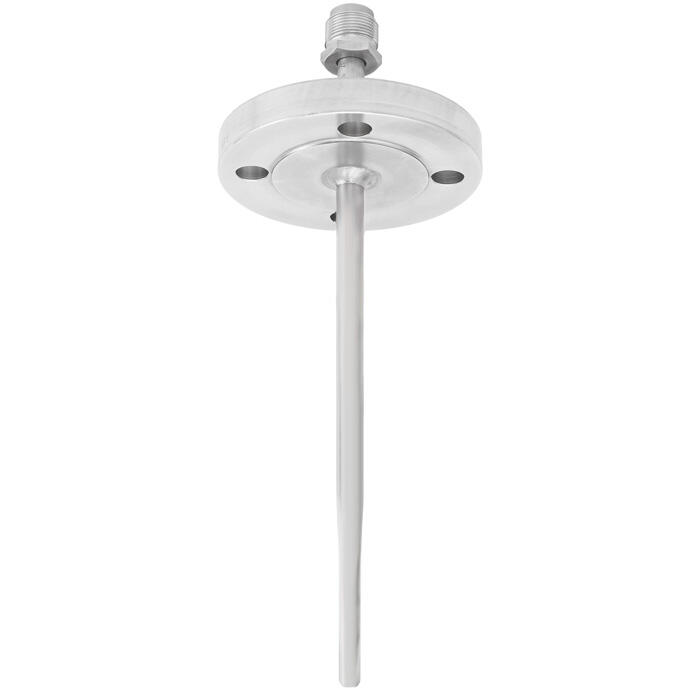

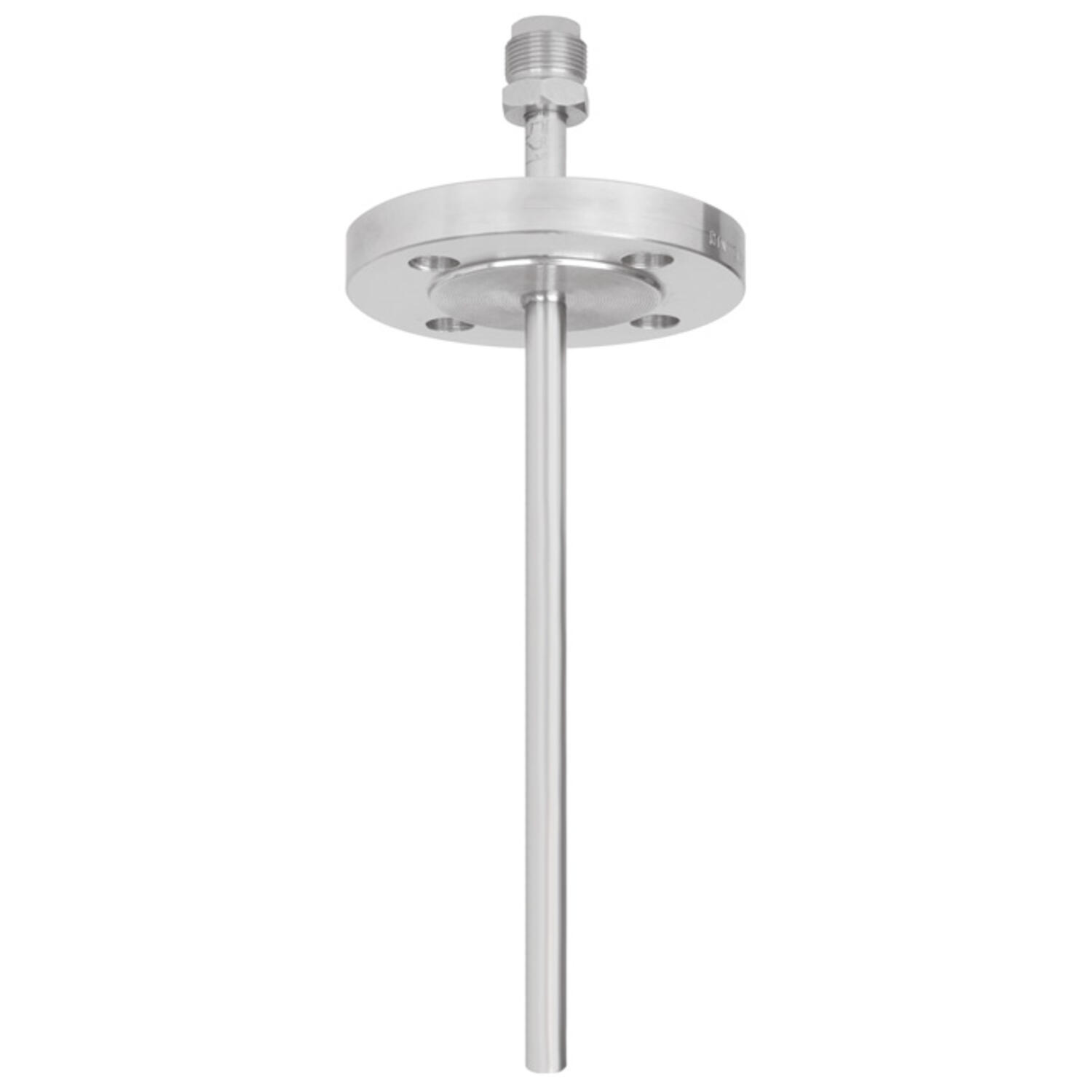

- Svetsat dykrör med fläns
Vald variant
Teknisk data
| Anslutning | Form 2F, rakt instick |
|---|---|

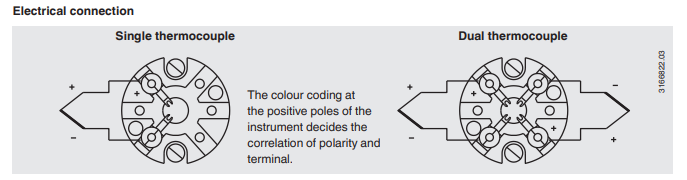

| Elektrisk anslutning | M20x1,5 |
| Innerdiameter | 7 mm |
| Insticksdiameter | 12 mm |
| Instickslängd | 250 mm |
| IP-klass | IP65 |
| Material Givarkropp | Inconel - 600 |
| Material Hus | Aluminium |
| Material Mediaberörda delar | Rostfritt stål 316Ti |
| Mätsensor | Typ K |
| Mätspets | Ojordad |
| Mätsystem | Enkelledare |
|---|---|
| Nacklängd | 0,065 m |
| Noggrannhet | Klass 2 enl. IEC 60584 |
| Processanslutning | Fläns DN40 DIN 2526/2527 |
| Temperaturområde från | -40 °C |
| Temperaturområde till | 1200 °C |
| Temperaturtålighet hus från | -40 °C |
| Temperaturtålighet hus till | 80 °C |
| Trycktålighet max | 16 bar |
| Övrigt | BSZ hus |
Nedladdningsbara filer
Produktbeskrivning
Serie TC10-F är anpassad för montering i kärl och rörledningar. Standardflänsar enligt DIN EN eller ASME finns som alternativ. Termoelementet är lämpad för temperaturmätning i vätska och gaser, dykröret är svetsat och skruvat in i sensorhuvudet. Rostfritt stål är lämpligt för normala kemiska förhållanden i mediat, men vid agressivare förhållanden rekommenderas en beläggning.
Den utbytbara mätinsatsen kan tas bort utan att hela givaren behöver kopplas från processen, vilket gör att inspektion, övervakning och service blir enkelt.
En bred variantion av instickslängder, flänsstorlekar, dykrörs-designer och sensorhuvuden gör att varje termoelementet passar varje applikation.
