CASTELL
Manöverbrytare med inbyggd stilleståndsvakt MSI
MSI-enheten används då maskinen har en utrullningstid. Övervakningen sker genom avkänning direkt på den roterande delen via två externa givare. Detta är det säkraste sättet eftersom man här även får kontroll på transmissionen. När nyckeln vrids från ”RUN”-läge till ”OFF”-läge bryts manöverkretsen (nödstoppskrets) till den farliga maskinrörelsen upp. När motorn sedan stannat påverkas elektromagneten och därigenom kan nyckeln vridas från "OFF"-läge till "KEY FREE"-läge och frigöras. MSI har som standard två nycklar. |
|
- Fysisk avkänning på rörlig del - hög säkerhet
- 2 NO utgångar
- 1 NC utgång
Vald variant
Stilleståndsvakt MSI (två nycklar), inkl två givare, 24 V DC
Art.nr.
Teknisk data
| Förbrukning | 18 W |
|---|---|
| Godkännanden | CE |
| IP-klass | IP65 |
| Kabelanslutning | 2xM20 |
| Kontaktspänning max | 250 V |
| Kontaktström max | 6 A |
| Material Kapsling | Lackad plåt |
| Material Lås | Mässing |
| Montering | 4xM8 |
|---|---|
| Omgivningstemperatur från | -5 °C |
| Omgivningstemperatur till | 55 °C |
| Reläutgång | 2 NO + 1 NC |
| Säkerhetsklass | PLe |
| Vikt | 5 kg |
Nedladdningsbara filer

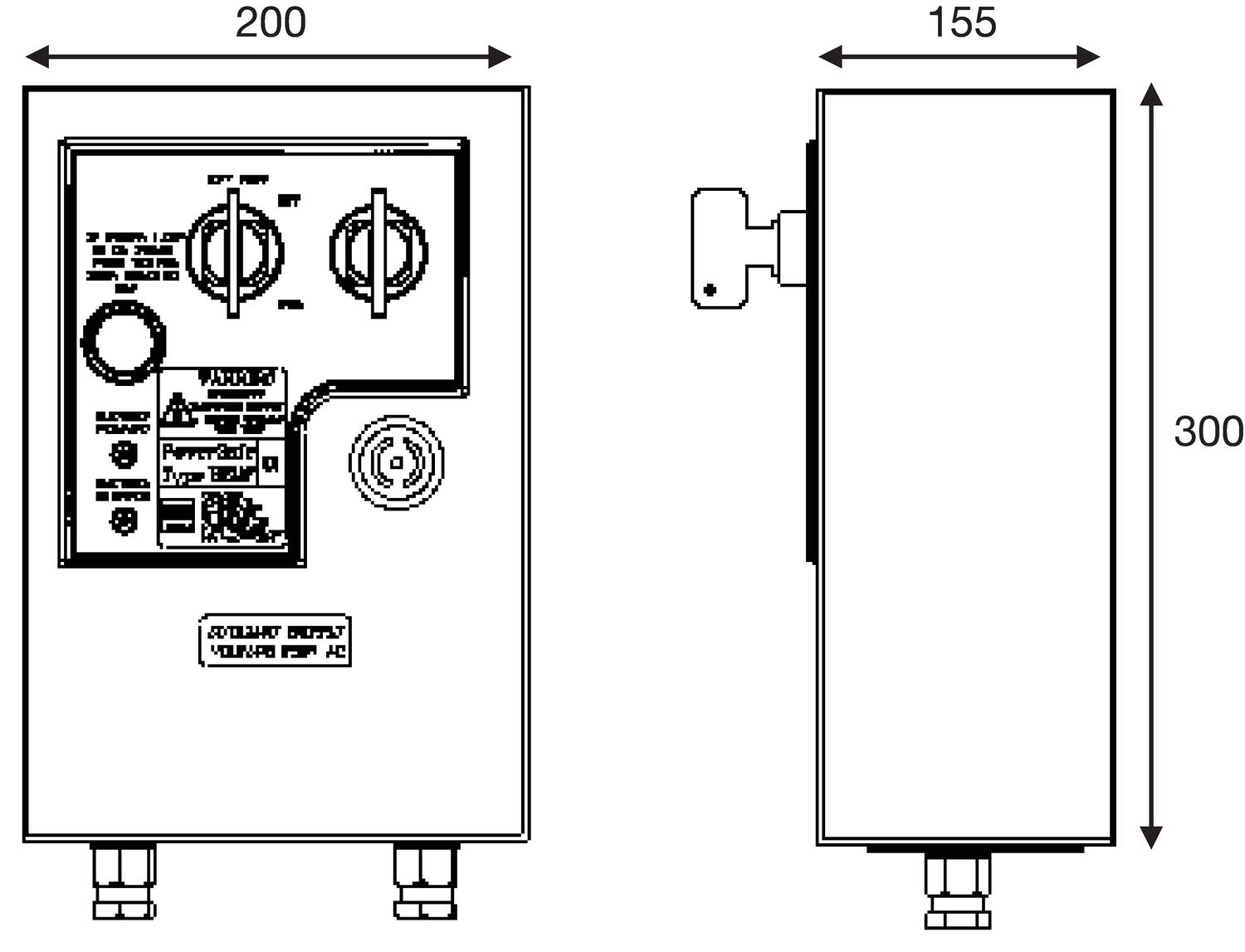

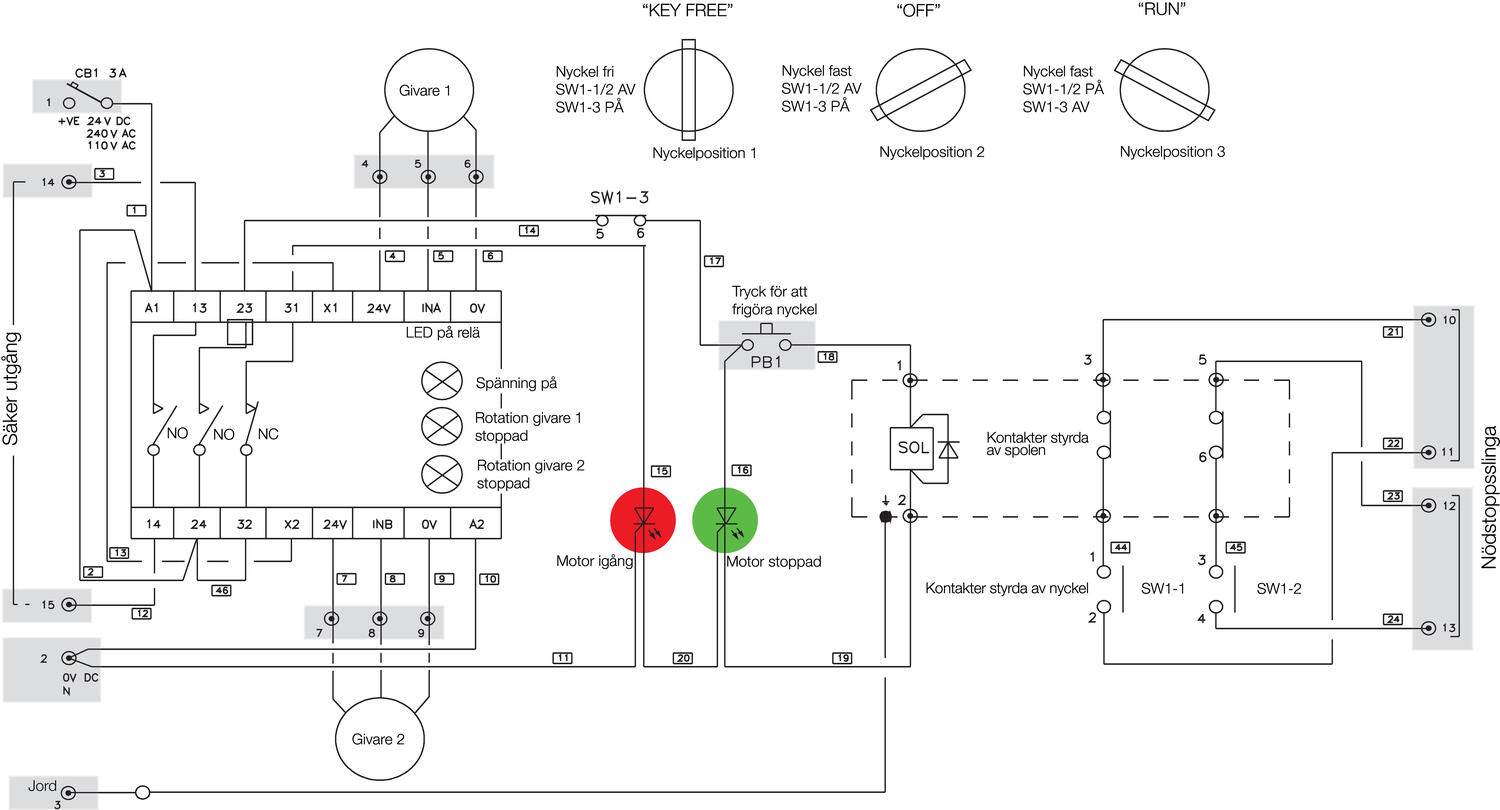

Mått och inkopplingar
Plint
1 Matningsspänning, + (L)
2 Matningsspänning, - (N)
3 Jord
4 24 V Givare 1
5 INA Givare 1
6 0 V Givare 1
7 24 V Givare 2
8 INB Givare 2
9 0 V Givare 2
10 Nödstoppsslinga 1
11 Nödstoppsslinga 1
12 Nödstoppsslinga 2
13 Nödstoppsslinga 2
14 NO säker utgång, sluten vid stillestånd
15 NO säker utgång, sluten vid stillestånd
Produktbeskrivning
MSI-enheten används då maskinen har en utrullningstid. Övervakningen sker genom avkänning direkt på den roterande delen via två externa givare. Detta är det säkraste sättet eftersom man här även får kontroll på transmissionen. När nyckeln vrids från ”RUN”-läge till ”OFF”-läge bryts manöverkretsen (nödstoppskrets) till den farliga maskinrörelsen upp. När motorn sedan stannat påverkas elektromagneten och därigenom kan nyckeln vridas från "OFF"-läge till "KEY FREE"-läge och frigöras. MSI har som standard två nycklar. |
|
