PULS
UB10.241 är lämpad att användas i applikationer där avbrott sker relativt ofta och tiderna är ganska korta. Exempelvis för att säkra processavslut och behålla driften av PLC och andra kritiska komponenter.

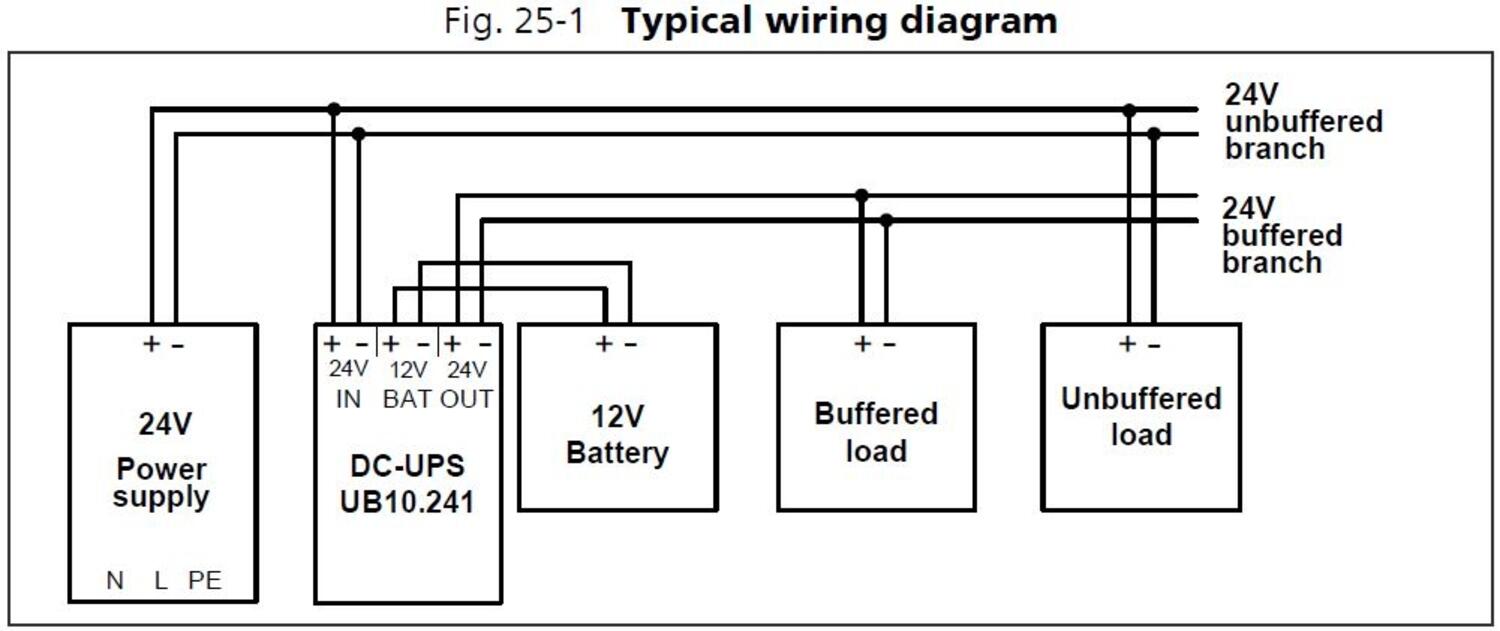

Ett komplett DC-UPS system består av en kontrollenhet samt batteri och spänningsaggregat med lämplig effekt för applikationen. Vid ett spänningsavbrott kopplas batteriet automatiskt in och försörjer anslutna laster. Kontrollenheten kräver endast 1 st 12 V batteri som sedan transformerar upp batterispänningen till 22,3 V DC, man behöver inte matcha 2 st batterier med varandra och utspänningen följer inte batteriets urladdningskurva utan är konstant 22,3 V. Batterikapaciteten nyttjas 100 % jämfört med två seriekopplade batterier där ett av batterierna inte blir fulladdat.

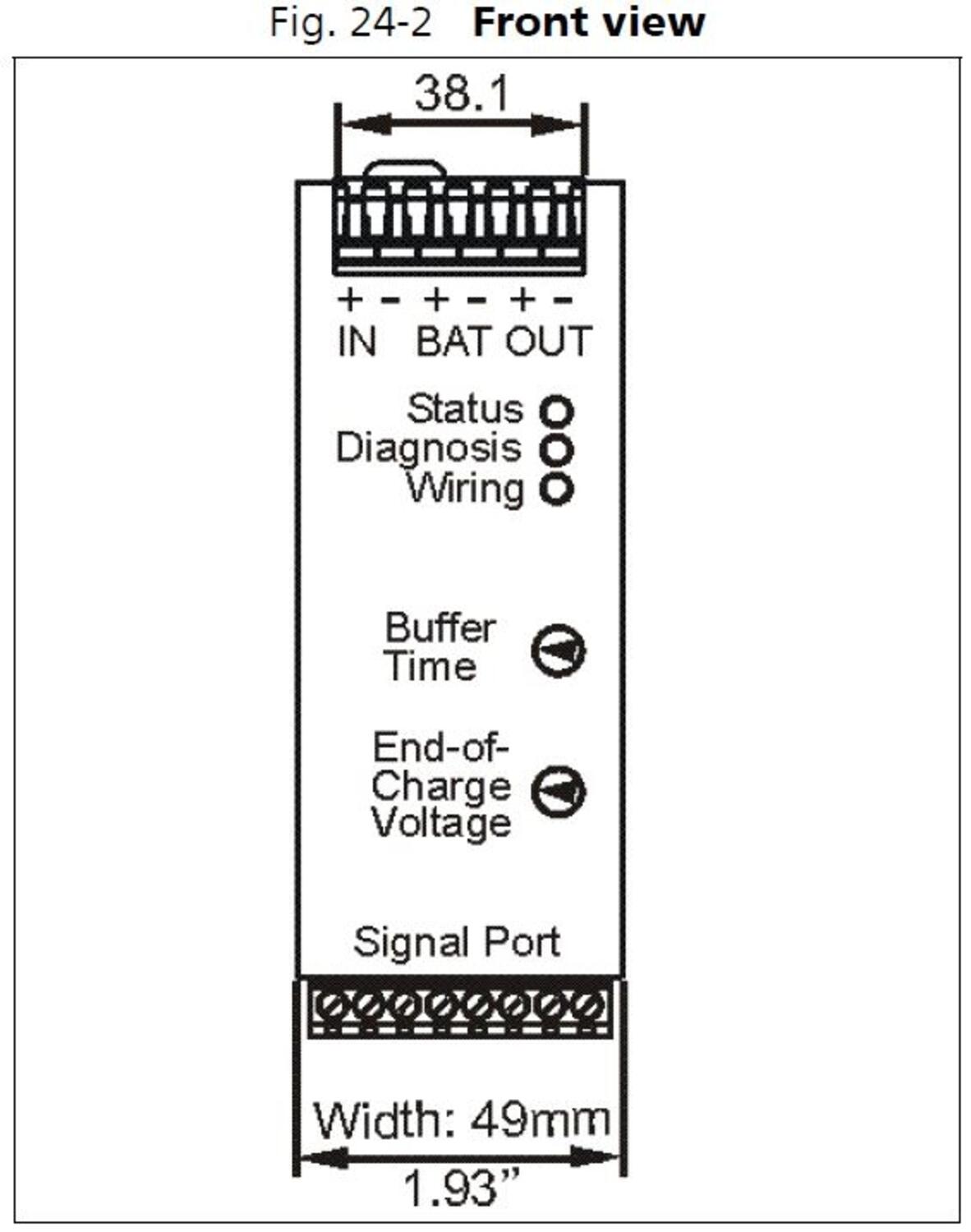

Två reläutgångar indikerar status; modulen redo (batterikapaciteten >85 %) och modul aktiv (buffertläge). Kontrollenheten testar batteriets kondition i cykler, när det är dags att byta batteri aktiveras en reläutgång (replace battery). I fronten väljer man optimerad slutladdningsspänning i förhållande till omgivningstemperatur. Tre olika alternativ finns att tillgå, +10 °C, +25 °C och +40 °C.
Backup-tiden kan ställas i olika tidsområden för att spara batterikapacitet, vid val av konstant urladdning kommer utspänningen vara aktiv tills batteriet når djupurladdning och kontrollenheten kopplar då ur batteriet. Det finns även en ingång, Inhibit för extern avstängning av backup-tiden. Vid fel på batterisäkringen faller Redo-utgången och en röd LED tänds på kontrollenheten. Utgången är strömbegränsad och stänger av sig sjävt ca. 5 sekunder efter en kortslutning för att spara batteriet och undviker samtidigt att lösa batterisäkringen. (Vid kortslutning i batteriläge lämnar modulen ca. 20 A vilket hjälper till att trippa ev. sekundära säkringar).
Övervakning av batterisäkringen samt strömbegränsningen vid kortslutning ger en ökad säkerhet och garanti för att UPS:en fungerar efter en kortslutning. Det är ingen galvanisk isolation mellan 24 V DC ingång och utgång eller mellan 24 V och 12 V. Isolation mellan nätet och utgången sker via spänningsaggregatet.
Se nedladdningsbara filer samt nedan länkar:

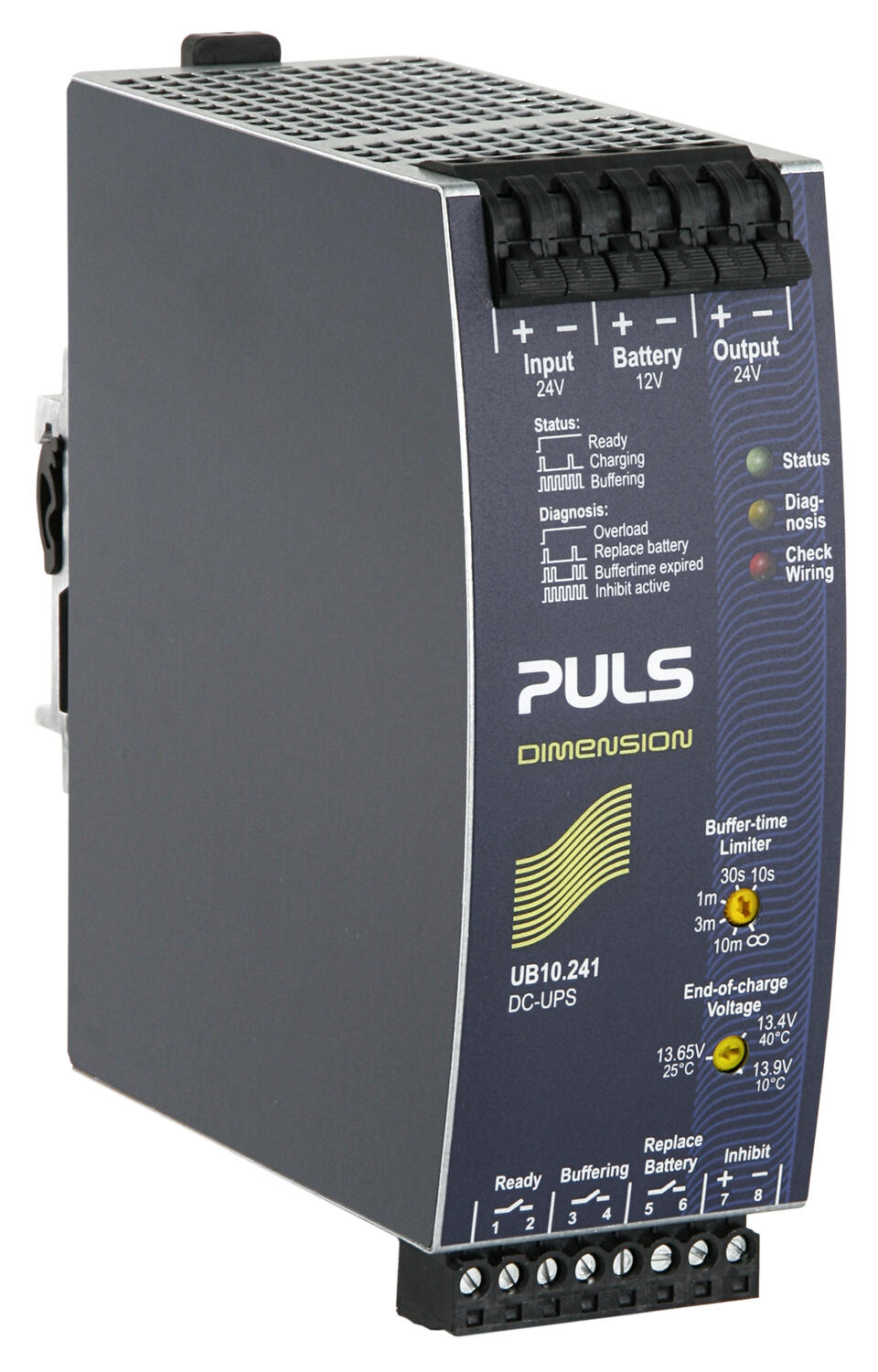

DC-UPS kontrollenhet. 24 V DC/10 A. För batteri 3,9-40 Ah
Art.nr.
Ingångsdata |
|
|---|---|
| Ingångsspänning från aggregat | 24 V DC |
| Ingångsspänning från batteri | 12 V DC |
| Ingångsspänning för inkoppling av batteri | 22,8 V DC |
| Ingångsström vid laddning | 1,2 A |
Utgångsdata |
|
| Utgångsström vid 24 V DC | 10 A |
| Utgångsspänning vid batteridrift | 22,25 |
| Utgångsspänning normal drift | 24 V DC |
| Utgångsspänning vid buffring | 22,25 V DC |
| Utgångsström vid batteridrift max | 10 A (15 A @ 5 s) |
| Utgångsström vid normal drift max | 15 A |
Verkningsgrad/Livslängd/MTBF |
|
| Verkningsgrad | 97,8 % |
| Livslängd | 137 400 h @ 10 A, 40 °C |
| MTBF (IEC 61709) | 886 000 h @ 10 A, 40 °C |

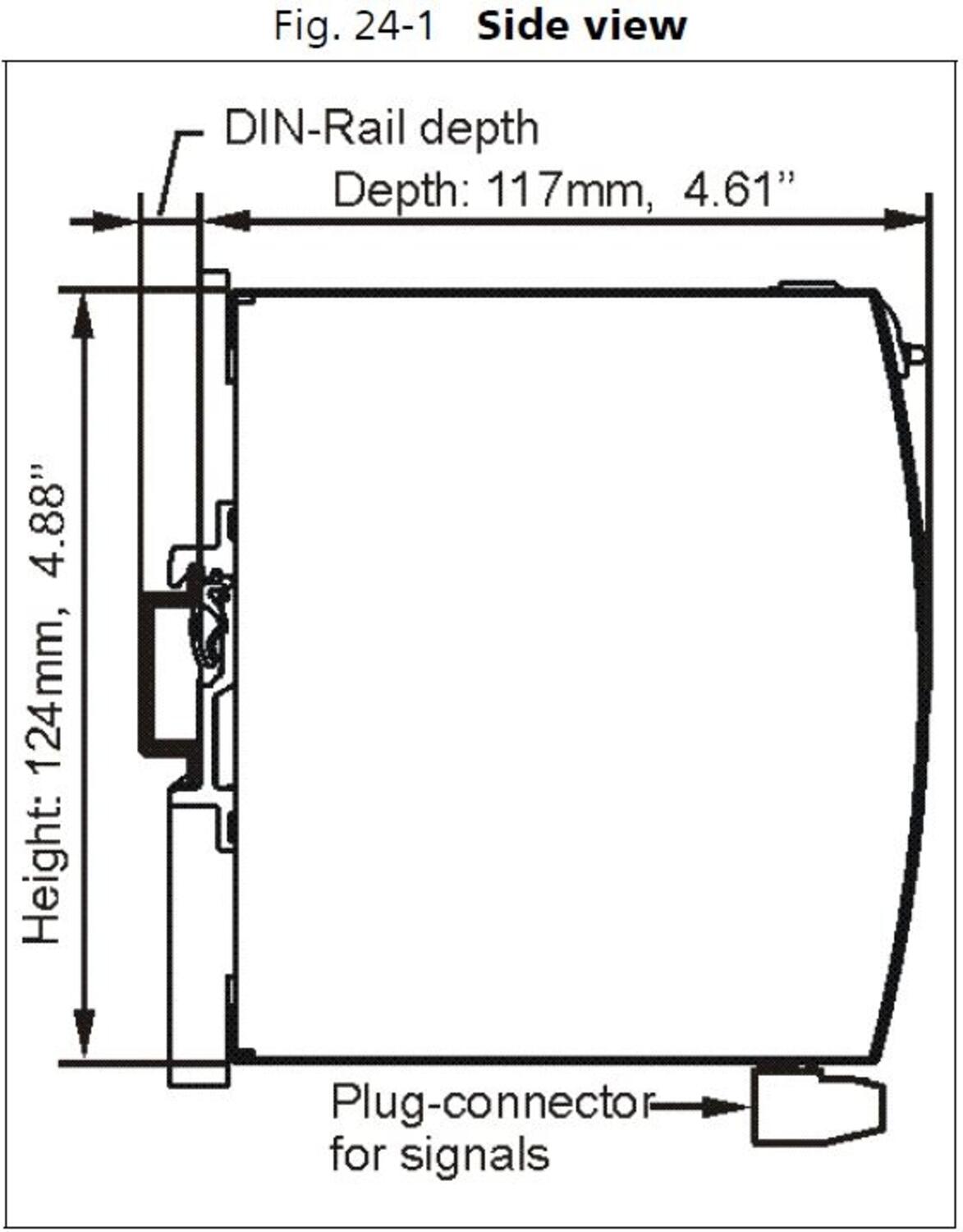

Mått |
|
| Bredd | 49 mm |
| Höjd | 124 mm |
| Djup | 117 mm |
| Vikt | 0,65 kg |
Övrigt |
|
|---|---|
| Godkännanden | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Ingång Inhibit | Extern avstängning. Min. pulstid 250 ms. |
| IP-klass | IP20 |
| Kabelanslutning | Fjäderklämma. 0,5-4 mm² flertrådig kabel eller 0,5-6 mm² entrådig kabel. |
| Laddningstid typvärde | 5 timmar för 7 Ah batteri, 17 timmar för 26 Ah batteri |
| Laddström till batteri. Typvärde | 1,5 A |
| Material Kapsling | Aluminium |
| Ripple, max | 20 mV pp |
| Spänningsnivå för inkoppling av batteri | 22,3 V DC |
| Strömreducering över +60 till +70 °C | 9,6 W/°C |
| Temperaturområde utan strömreducering från | -25 °C |
| Temperaturområde utan strömreducering till | 60 °C |
| Tillåtna batteristorlekar | 3,9-40 Ah |

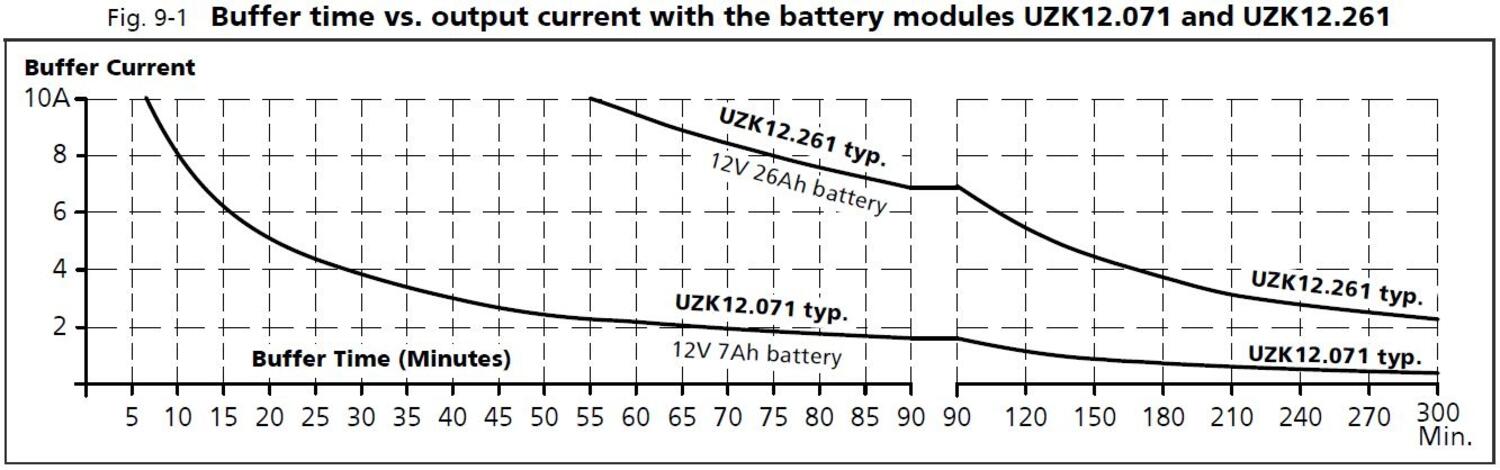

| Valbara bufferttider | 10 s, 30 s, 1 min, 3 min, 10 min, konstant |
| Strömförsörjningstyp | DC-UPS |
UB10.241 är lämpad att användas i applikationer där avbrott sker relativt ofta och tiderna är ganska korta. Exempelvis för att säkra processavslut och behålla driften av PLC och andra kritiska komponenter.
Ett komplett DC-UPS system består av en kontrollenhet samt batteri och spänningsaggregat med lämplig effekt för applikationen. Vid ett spänningsavbrott kopplas batteriet automatiskt in och försörjer anslutna laster. Kontrollenheten kräver endast 1 st 12 V batteri som sedan transformerar upp batterispänningen till 22,3 V DC, man behöver inte matcha 2 st batterier med varandra och utspänningen följer inte batteriets urladdningskurva utan är konstant 22,3 V. Batterikapaciteten nyttjas 100 % jämfört med två seriekopplade batterier där ett av batterierna inte blir fulladdat.
Två reläutgångar indikerar status; modulen redo (batterikapaciteten >85 %) och modul aktiv (buffertläge). Kontrollenheten testar batteriets kondition i cykler, när det är dags att byta batteri aktiveras en reläutgång (replace battery). I fronten väljer man optimerad slutladdningsspänning i förhållande till omgivningstemperatur. Tre olika alternativ finns att tillgå, +10 °C, +25 °C och +40 °C.
Backup-tiden kan ställas i olika tidsområden för att spara batterikapacitet, vid val av konstant urladdning kommer utspänningen vara aktiv tills batteriet når djupurladdning och kontrollenheten kopplar då ur batteriet. Det finns även en ingång, Inhibit för extern avstängning av backup-tiden. Vid fel på batterisäkringen faller Redo-utgången och en röd LED tänds på kontrollenheten. Utgången är strömbegränsad och stänger av sig sjävt ca. 5 sekunder efter en kortslutning för att spara batteriet och undviker samtidigt att lösa batterisäkringen. (Vid kortslutning i batteriläge lämnar modulen ca. 20 A vilket hjälper till att trippa ev. sekundära säkringar).
Övervakning av batterisäkringen samt strömbegränsningen vid kortslutning ger en ökad säkerhet och garanti för att UPS:en fungerar efter en kortslutning. Det är ingen galvanisk isolation mellan 24 V DC ingång och utgång eller mellan 24 V och 12 V. Isolation mellan nätet och utgången sker via spänningsaggregatet.
Se nedladdningsbara filer samt nedan länkar:
