Publicerat: 2024-06-10

Därför ska du använda elektroniska säkringar

Switchade spänningsaggregat och automatsäkringar utgör basen i ett 24 V DC-system. En konsekvens av funktionen hos dessa produkter är att det i många fall blir svårt att uppnå selektiva utlösningsvillkor. Lösningen är elektroniska säkringar från Lütze eller PULS.

Kunskap

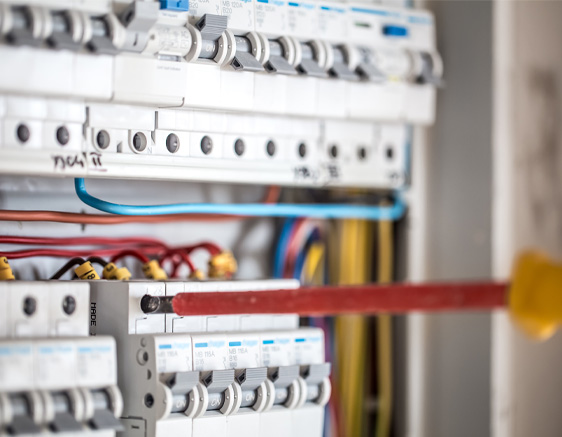

Utmaningar med traditionella automatsäkringar och dess påverkan på nätaggregatet

Automatsäkringar finns i olika karakteristiker för olika typer av laster. De vanligaste är B eller C. För alla typer gäller att kortslutningsströmmen måste vara flera gånger högre än märkströmmen för att säkringen ska trippa på det elektromagnetiska området, vilket gör att man måste investera i ett stort nätaggregat.

Här är problematiken med automatsäkringar:

Nackdel Kortslutningsström och utlösningstid: Till exempel, en C-säkring på 6 A kräver en kortslutningsström mellan 30–60 A för att lösa ut på det elektromagnetiska området. Även vid 30 A kommer ändå utlösningstiden vara mer än 100 ms. Sådana höga strömmar är svåra för ett nätaggregat att leverera.

Vid mindre överlaster (1,15 gånger I nominell) kan det ta över en timme innan säkringen termiskt löser ut. Den termiska utlösningstiden är densamma oavsett säkringens karakteristik.

Nackdel Anslutning till DC-spänningar: De flesta automatsäkringarna på marknaden kan också anslutas till DC-spänningar, och termiskt sett finns det ingen skillnad jämfört med AC. Men magnetutlösarens värde ökar med ungefär 40 procent.

Fördelar med PULS switchade spänningsaggregat

Check Switchade spänningsaggregat har idag olika typer av karaktär. Vissa har boost eller effektreserv, vilket innebär att under en specifik period kan aggregatet leverera mer ström än vad den är märkt till. Med dessa funktioner kan man få ut extra ström till applikationen för att kunna starta en motor, värmare eller annan produkt med stor inrusningsström eller startström.

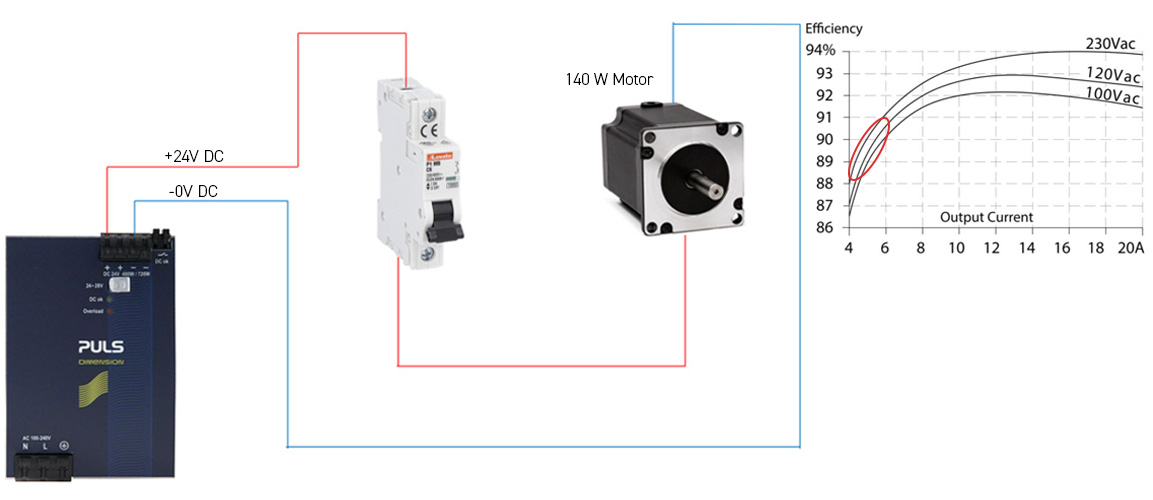

Exempel 1: Här används ett stort nätaggregat för att kunna slå ifrån automatsäkringen om något skulle hända. Aggregatet har stor kapacitet och kommer inte använda sin fulla kapacitet under normal drift, vilket leder till onödig värme. QS20.241 har 150 % boosteffekt under 4 sekunder, men har endast en toppverkningsgrad på 94 %.

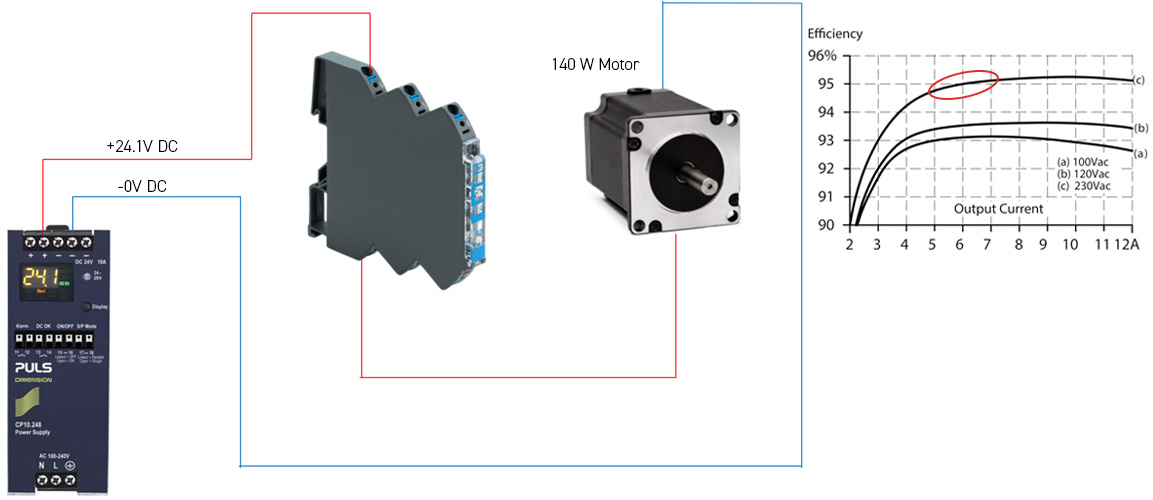

Exempel 2: Här används ett mindre nätaggregat anpassat för att kunna driva motorn, och kablaget är säkrat med en e-säkring. På så sätt får vi maximal kapacitet från aggregatet och minskar därmed värmeutvecklingen, inköpskostnaden och utrymmesbehovet i skåpet. CP10.241 har en effektreserv på 120 %, vilket gör att det kan leverera 12 A och lite till, beroende på omgivningstemperaturen.

Tänk på detta

Om du väljer att säkra med en automatsäkring behöver du använda ett större spänningsaggregat än vad applikationen kräver, bara för att säkringen ska kunna lösa ut om något händer. Detta innebär att du inte utnyttjar aggregatets fulla kapacitet, vilket leder till en minskad verkningsgrad på nätaggregatet. När du endast använder 15–30% av aggregatets kapacitet blir effektförlusten stor och onödig värme skapas. Stora aggregat är också dyrare att köpa och tar upp onödig plats.

Vi hjälper dig med en hållbar lösning

Styrskåp är både dyra att köpa in och att underhålla. Med mindre effektförlust genereras mindre värme, vilket resulterar i längre hållbarhet för produkterna i skåpet. Samtidigt behöver fläktarna inte gå lika mycket. På så sätt sparar du både på miljön och kostnader genom att använda rätt typ av nätaggregat och inte bara det största och billigaste på marknaden.

Detta, i kombination med våra elektroniska säkringar, utgör en hållbar lösning eftersom våra leverantörer använder karakteristiker som liknar en automatsäkring. Dessa säkringar har också en processor som kan avläsa spänningen jämfört med strömmen och avgöra om den ökade strömmen är en kortslutning eller en överbelastning. Detta gör att våra e-säkringar kan upptäcka en kortslutning trots en 1,5 mm² kabel på upp till 200 meter på mindre än 1 sekund. Tack vare detta kan vi använda 1,5 mm² kabel för en krets som kanske annars skulle kräva 2,5 mm² eller 4 mm² vid användning av en automatsäkring.

”Med de goda egenskaperna som våra e-säkringar har kan vi använda mindre aggregat, vilket leder till en optimal användning av verkningsgrad. Detta resulterar i lägre energikostnader, servicekostnader, CO2-utsläpp och mindre platsbehov i skåpen.” Axel, produktansvarig på OEM Automatic. ”Vi erbjuder inte bara en effektiv lösning, utan också fördelar för dig som vill bidra till mer hållbar transport vid inköp. När du väljer våra mindre aggregat, sparar du inte bara plats i ditt styrskåp, utan de tar också mindre plats på lastpallen vid frakt. Något som leder till en betydande minskning av CO2-utsläpp för varje sålt nätaggregat, eftersom vi kan optimera transporten och beställa hem mer på varje pall. Dessutom är vi stolta över att erbjuda de lättaste nätaggregaten på marknaden, vilket ytterligare understryker vår strävan efter hållbarhet och effektivitet.”

Axel Åslund, produktansvarig på OEM Automatic.

Här är dina fördelar

Genom att använda moderna teknologier som PULS switchade spänningsaggregat/nätaggregat och elektroniska säkringar blir det möjligt att skapa strömförsörjningssystem som är mer tillförlitligt, resurseffektivt och hållbart på lång sikt.

3 anledningar till att dessa lösningar bidrar till en mer hållbar strömförsörjning:

Tillförlitlighet och resurseffektivitet: Genom att använda elektroniska säkringar i kombination med switchade spänningsaggregat blir det möjligt att optimera strömförsörjningssystemet för att vara mer energieffektivt. Elektroniska säkringar kan vara mer precisa och snabbare än traditionella mekaniska säkringar, vilket minskar risken för onödig energiförlust och ökar systemets totala effektivitet.

Minskad materialanvändning: Genom att använda elektroniska säkringar istället för traditionella mekaniska säkringar finns potential att minska behovet av material, som t.ex. minskad kabelarea. Detta minskar den totala mängden material som behövs för att bygga och underhålla strömförsörjningssystemet, vilket kan vara fördelaktigt för hållbarheten genom att minska den totala miljöpåverkan och resursförbrukningen.

Längre livslängd: Genom att använda elektroniska säkringar och välja rätt typ av komponenter kan livslängden på strömförsörjningssystemet öka och behovet av underhåll och utbyte minska. Detta bidrar till att minska avfall och resursförbrukning.
