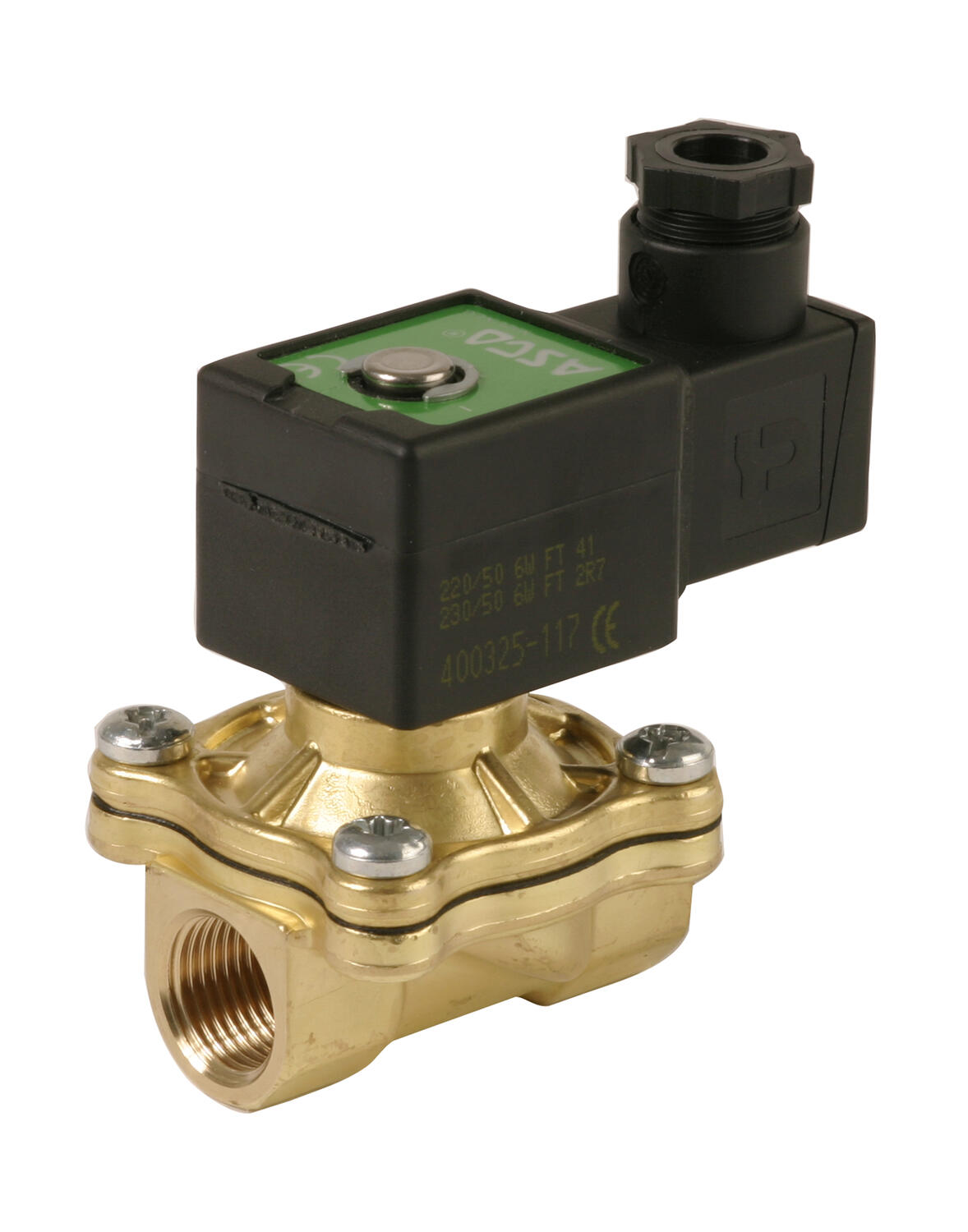

ASCO
Serie 238
Direktverkande magnetventil
Serie 238 är en mjukstängande ventil anpassad för vattenapplikationer. Den mjukstängande funktionen reducerar eventuella vattenslag (tryckslag) som kan uppstå i ledningen vid avstängning av ventilen.
- Öppnar alltid oavsett differenstyck (under förutsättning att inte maximalt differenstryck överstigs)
- Kräver större spole (mer effekt)
- Generellt sett något dyrare i inköp (jämfört med servostyrd ventil)
- 3/8"- 1"
- NC-funktion
- Arbetstryck 0-10 bar
- Mässing
- Mjukstängande vattenventil
Vald variant
Teknisk data
| Anslutning | G3/8" |
|---|---|
| Differenstryck luft max | 10 bar |
| Differenstryck max | 10 bar |
| Differenstryck min | 0 bar |
| Differenstryck vatten max | 10 bar |
| Effektförbrukning | 6 W |
| Flöde max | 35 l/min |
| Flödesfaktor / Flödeskoefficient | 2,1 |
| Funktion 1 | 2/2 |
| Funktion 2 | Normalt stängd |
| Genomlopp | 12,5 mm |
| IP-klass | IP65 |
| Material Interna delar | Rostfritt stål |
| Material Kortslutningsring | Koppar |
| Material Membran | NBR |
| Material Plunger | Rostfritt stål |
| Material Spole | Epoxy |
|---|---|
| Material Säte | Mässing |
| Material Tätningar | NBR |
| Material Ventilhus | Mässing |
| Media | Vatten |
| RSK-nummer | 4528043 |
| Spänning AC | 230 V |
| Temperaturområde från | -20 °C |
| Temperaturområde media från | -20 °C |
| Temperaturområde media till | 85 °C |
| Temperaturområde till | 75 °C |
| Tryck max | 16 bar |
| Vikt | 0,55 kg |
| Viskositet max | 40 cSt |
Nedladdningsbara filer
Produktbeskrivning
Serie 238 är en mjukstängande ventil anpassad för vattenapplikationer. Den mjukstängande funktionen reducerar eventuella vattenslag (tryckslag) som kan uppstå i ledningen vid avstängning av ventilen.
- Öppnar alltid oavsett differenstyck (under förutsättning att inte maximalt differenstryck överstigs)
- Kräver större spole (mer effekt)
- Generellt sett något dyrare i inköp (jämfört med servostyrd ventil)
