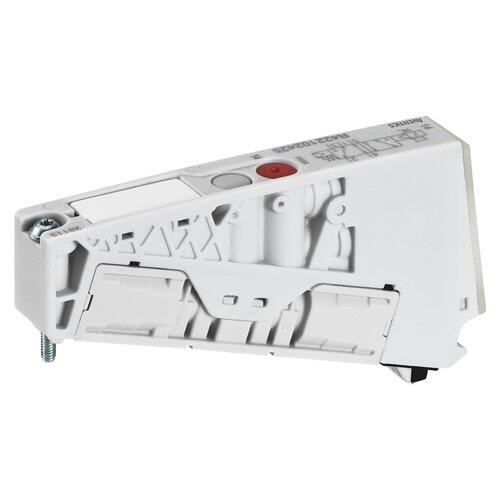

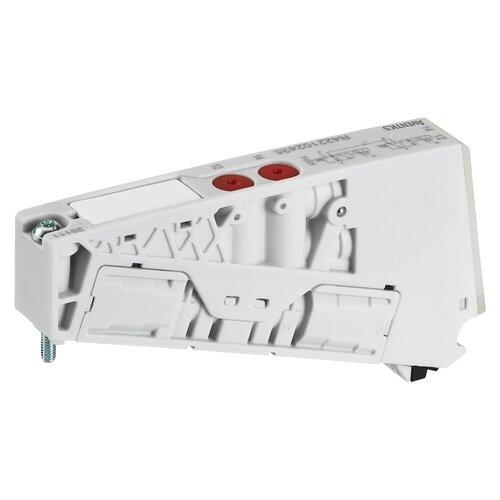

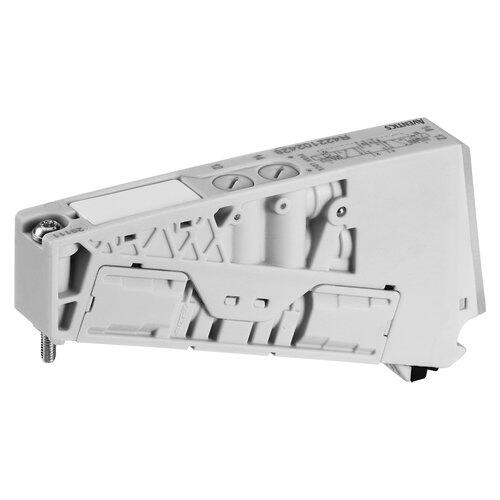

AVENTICS
Ventilmodul
Serie AV03
AV-seriens ventiler är monterade på en basplatta som också förser ventilerna med 24V DC via ett elektriskt gränssnitt. Ventilerna klarar upp till 300 l/min. Ventilerna i AV03-serien tål vakuum upp till 10 bar tryck.
Ventilerna finns som 2x2 / 2, 2x3 / 2, 5/2 eller 5/3. Genom subbasen tillförs ventilen luft på portarna 1 och har en gemensam ventilering på portarna 3 och 5. Portarna 2 och 4 är placerade som standard åt sidan.
Med 2x2 / 2 och 2x3 / 2 finns två ventiler i en. Ventilerna styrs individuellt.
- Flödeskapacitet 300 l/min
- Låg energiförbrukning 0,55W
- Styrelektronik AES
- Ventilbredd 12,5mm
- Växlingshastighet 8ms
Vald variant
Teknisk data
| Arbetstryck max | 10 bar |
|---|---|
| Arbetstryck min | -0,9 bar |
| Flödeskapacitet | 300 l/min |
| IP-klass | IP65 |
| Partikelstorlek max | 40 µm |
| Responstid frånslag | 16 ms |
|---|---|
| Responstid tillslag | 20 ms |
| Vikt | 0,05 kg |
Nedladdningsbara filer
Produktbeskrivning
AV-seriens ventiler är monterade på en basplatta som också förser ventilerna med 24V DC via ett elektriskt gränssnitt. Ventilerna klarar upp till 300 l/min. Ventilerna i AV03-serien tål vakuum upp till 10 bar tryck.
Ventilerna finns som 2x2 / 2, 2x3 / 2, 5/2 eller 5/3. Genom subbasen tillförs ventilen luft på portarna 1 och har en gemensam ventilering på portarna 3 och 5. Portarna 2 och 4 är placerade som standard åt sidan.
Med 2x2 / 2 och 2x3 / 2 finns två ventiler i en. Ventilerna styrs individuellt.
Lär dig mer i Inspo
Utbildningsdag med Aventics – fokus på nästa generations ventilterminaler
För att stärka vår kompetens inom pneumatik hade vi nyligen besök av Aventics, en del av Emerson, för en utbildningsdag med fokus på deras ventilterminal XV. Under dagen deltog vårt säljteam inom Tryck & Flöde tillsammans med Christian Sjöberg och Fredrik Holmertz från Emerson. Vi fick en teknisk genomgång av XV-serien,
inklusive modellerna XV03 och XV05, och testade även lösningen praktiskt genom att koppla upp en terminal.
Bygg din egen ventilterminal – möt AVENTICS XV-serien
När dina pneumatiska funktioner blir fler och kraven på flexibilitet och tillförlitlighet ökar, behövs en ventilterminal som kan växa med uppgiften. AVENTICS XV-serien ger dig just den kombinationen. Med de två terminalstorlekarna XV03 och XV05 får du en kompakt, skalbar och långsiktigt hållbar lösning som enkelt kan anpassas efter dina applikationsbehov – från idé till färdig maskin.
Modulär ventilterminal från Aventics – XV-serien
Aventics XV-serie från Emerson möjliggör ökad flexibilitet och effektivitet i produktionssystem. Den moderna ventiltekniken i denna serie förbättrar användningen av tryckluft och optimerar prestandan i pneumatiska system. Med sin kompakta design sparar XV-serien utrymme i kontrollskåpet, samtidigt som ventilerna har lång livslängd och kräver minimalt underhåll. Detta ger ökad drifttid och gör serien till ett utmärkt val för dagens krävande produktionsmiljöer.
Kompakta ventilterminaler från Aventics

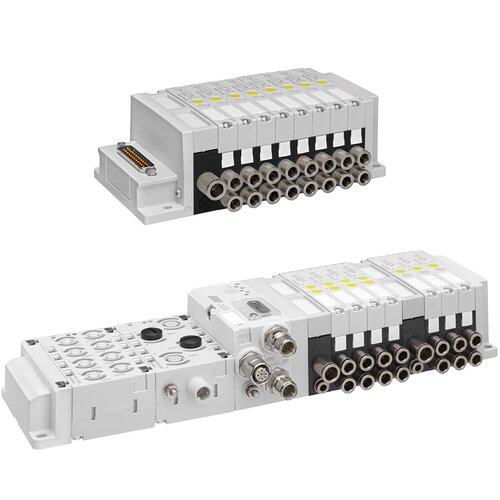

Från vår tillverkare Aventics hittar du kompakta ventilterminaler i plast vilket gör sig bra inom automationsindustrin. Serie AV klarar snabba cykler och de håller en låg energiförbrukning på endast 0,55 W. Här kan du läsa mer om AV-ventiler och styrelektronik samt hur de kan nätverka med andra systemkomponenter för felfri dataöverföring.
