ALLEN-BRADLEY

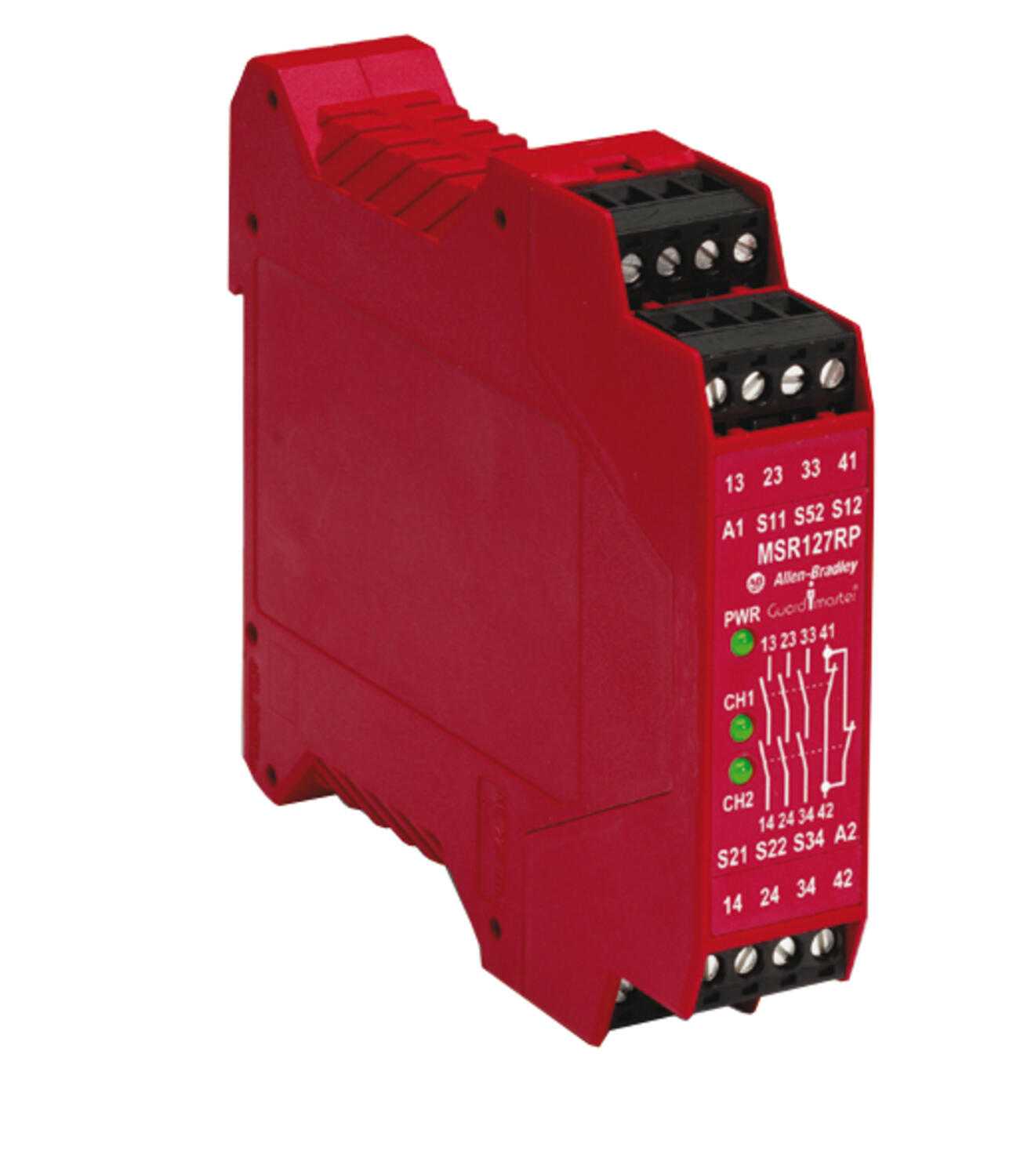

Säkerhetsrelä MSR127RP/TP
Ett litet och flexibelt universalrelä för högsta säkerhetsnivå som med fördel används vid särskilt farliga maskiner, där det finns behov av en fullt ut dubblerad och övervakad skyddsfunktion. MSR127RP/TP kan kopplas enkanaligt eller tvåkanaligt efter behov. Tvåkanalig inkoppling sker via två separata kretsar som övervakar stoppdonets kontakter vid varje till-/frånslag. Reläet kan användas i de flesta applikationer för övervakning av nödstopp eller andra skyddsanordningar. Även ljusstråleskydd kan anslutas till MSR127RP/TP.
Tekniska egenskaper
Beroende på säkerhetskrav | ||
• Tvångsförda kontakter | ||
• Dubblering av utgångskontakter | ||
• Redundans internt/externt | ||
• Övervakad återställning | ||
| ||
Användarfördelar | ||
• För högsta säkerhetsnivå | ||
• 3 NO och 1 NC utgångar | ||
• Kontaktbelastning 5 A (AC-15) | ||
• Övervakning av externa kontaktorer | ||
• Litet inbyggnadsmått | ||
• Löstagbara kodade plintar | ||
• Internationella godkännanden | ||
• Statusindikering med LED | ||
| ||
Statusindikering | ||
PWR |
| Matningsspänning OK |
CH1 |
| K1 är aktiverad |
CH2 |
| K2 är aktiverad |
| ||
Används till | ||
• Nödstopp | ||
• Luck-/grindbrytare | ||
• Beröringsfria brytare | ||
• Ljusstråleskydd | ||
• 3-läges hålldon | ||
• Fotpedaler | ||
- Nödstopp
- Luck-/grindbrytare
- Ljusstråleskydd 2+slingor
- 3 NO+1 NC
Vald variant
Teknisk data
| Effektförbrukning | 2 W |
|---|---|
| Godkännanden | BG, CCC, CE, cULus, TÜV |
| Inkopplingstid | 100 ms |
| IP-klass anslutning | IP20 |
| IP-klass kåpa | IP40 |
| Kontaktspänning max | 250 V AC/24 V DC |
| Kontaktspänning min | 10 V |
| Kontaktström max | AC-15, 5 A, DC-13, 3 A |
| Kontaktström min | 10 mA |
| Livslängd mekanisk | 2x106 |
| Matningsspänning | 24 V AC/DC |
| Montering | DIN-skena |
| MTTFd | 378 år |
| PL | e enl. EN ISO 13849-1 |
| Reläutgång signal | 1 NC |
|---|---|
| Reläutgång säkra | 3 NO |
| SIL | 3 enl. EN IEC 62061 |
| Standarder | EN60204-1 |
| Statusindikering | 3 X led |
| Säkring utgång | 6 A |
| Temperaturområde från | -5 °C |
| Temperaturområde till | 55 °C |
| Tolerans | -15 % +10 % |
| Urkopplingstid | 15 ms |
| Återställning | Automatisk, Manuell |
| Överensstämmelse mot | EMC, LVD, MD |
Nedladdningsbara filer

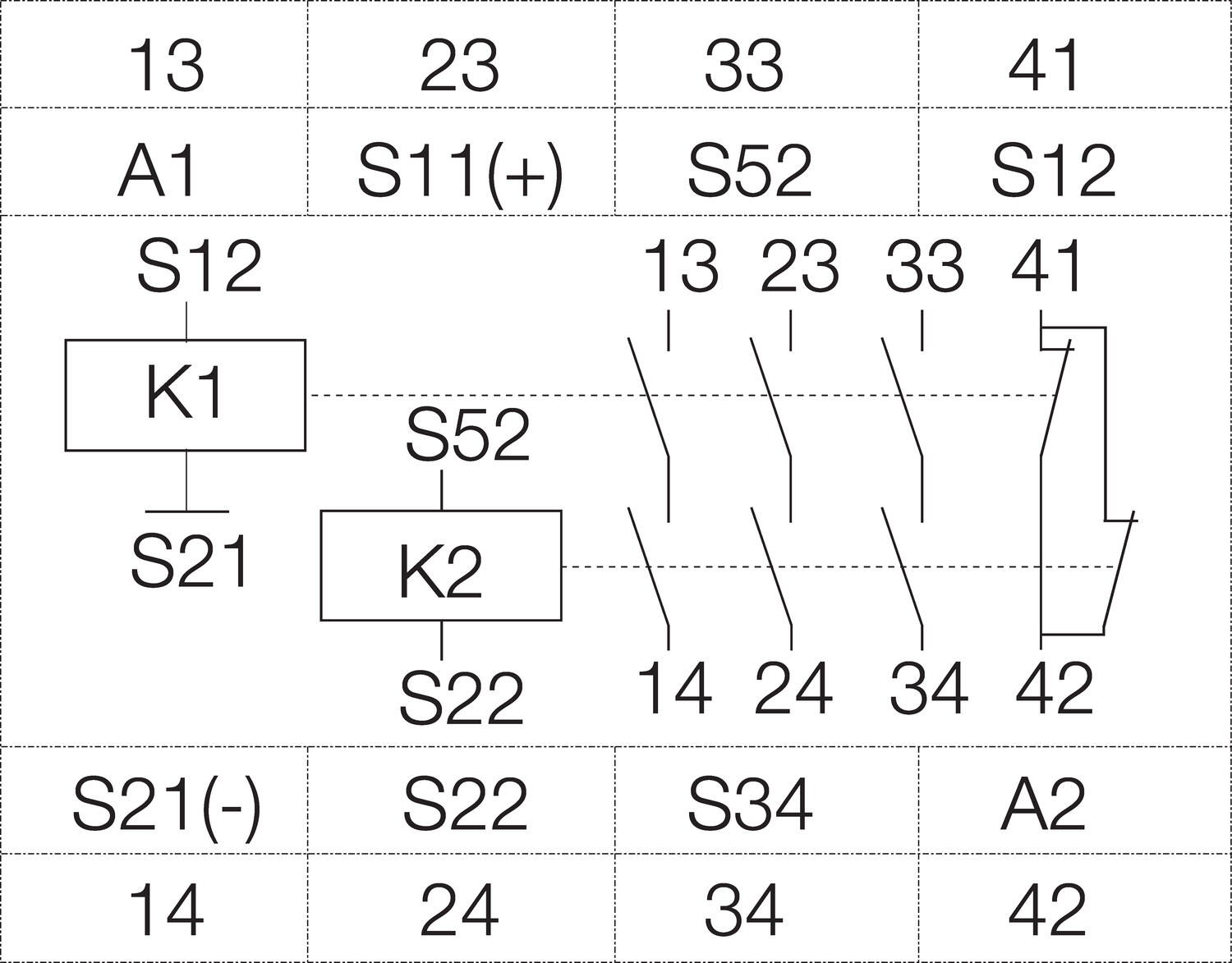

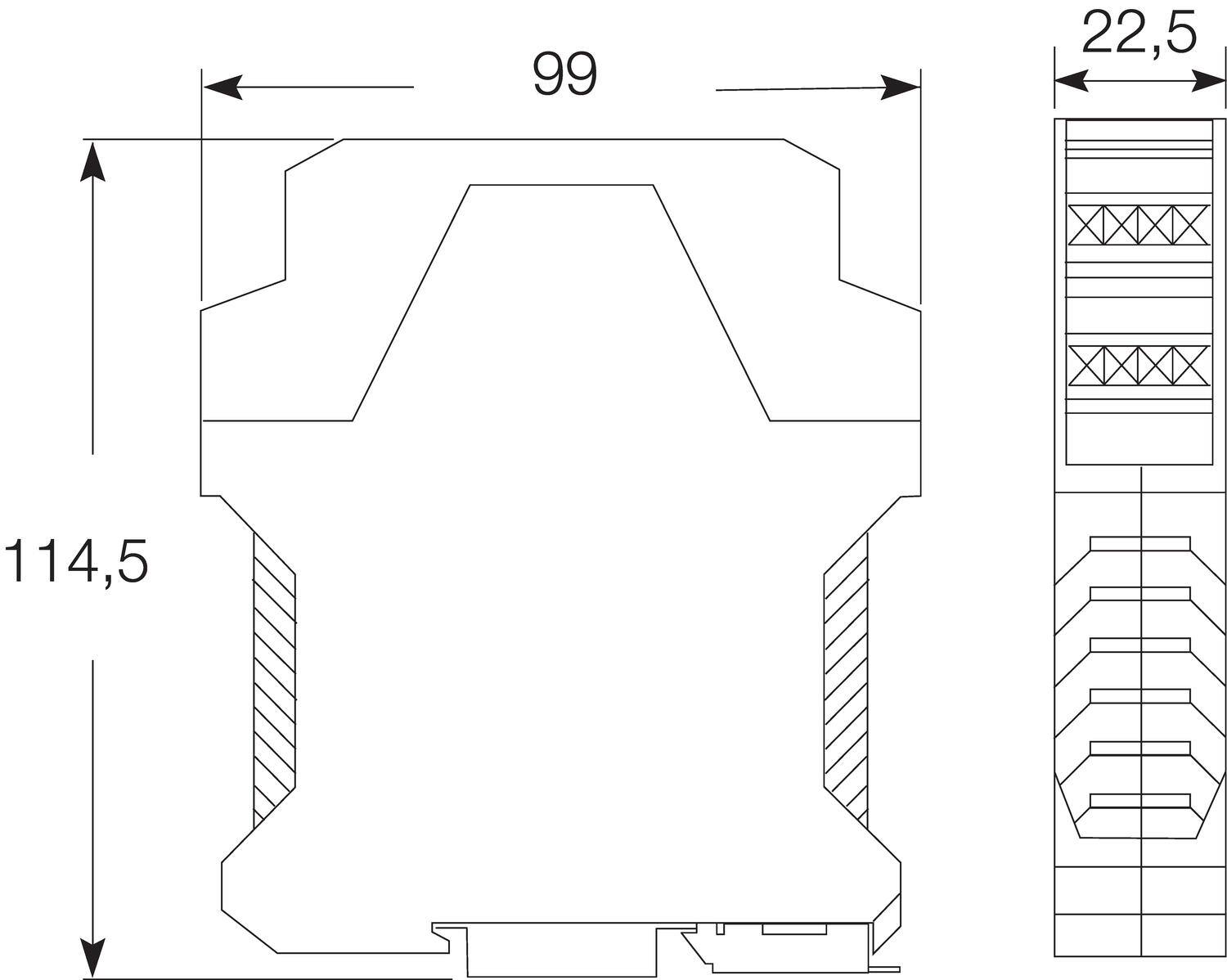

Mått och inkopplingar
Tekniska illustrationer

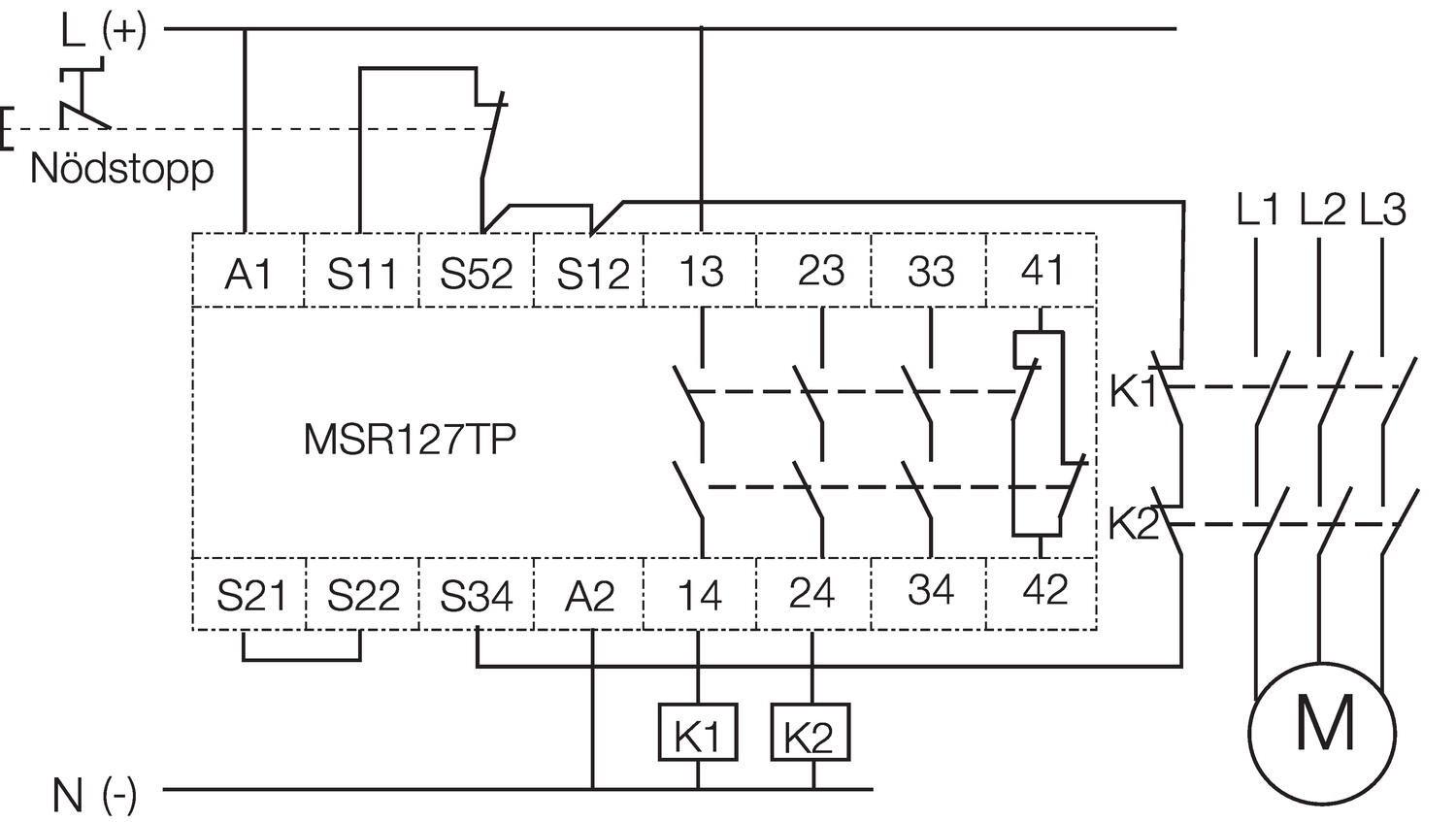

Enkanalig inkoppling av nödstopp.
Automatisk återställning.
Övervakning av externa kontaktorer.

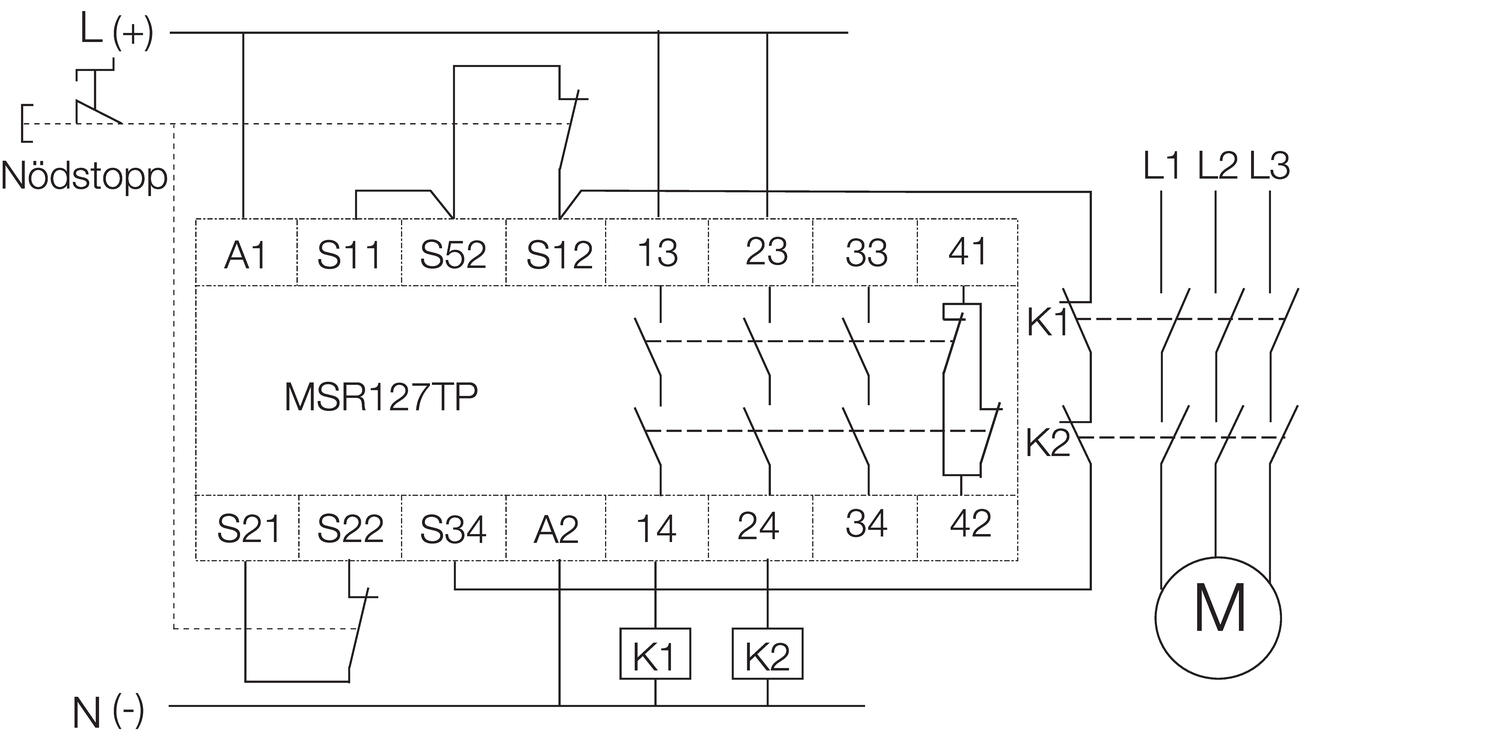

Tvåkanalig inkoppling av nödstopp.
Automatisk återställning.
Övervakning av externa kontaktorer.

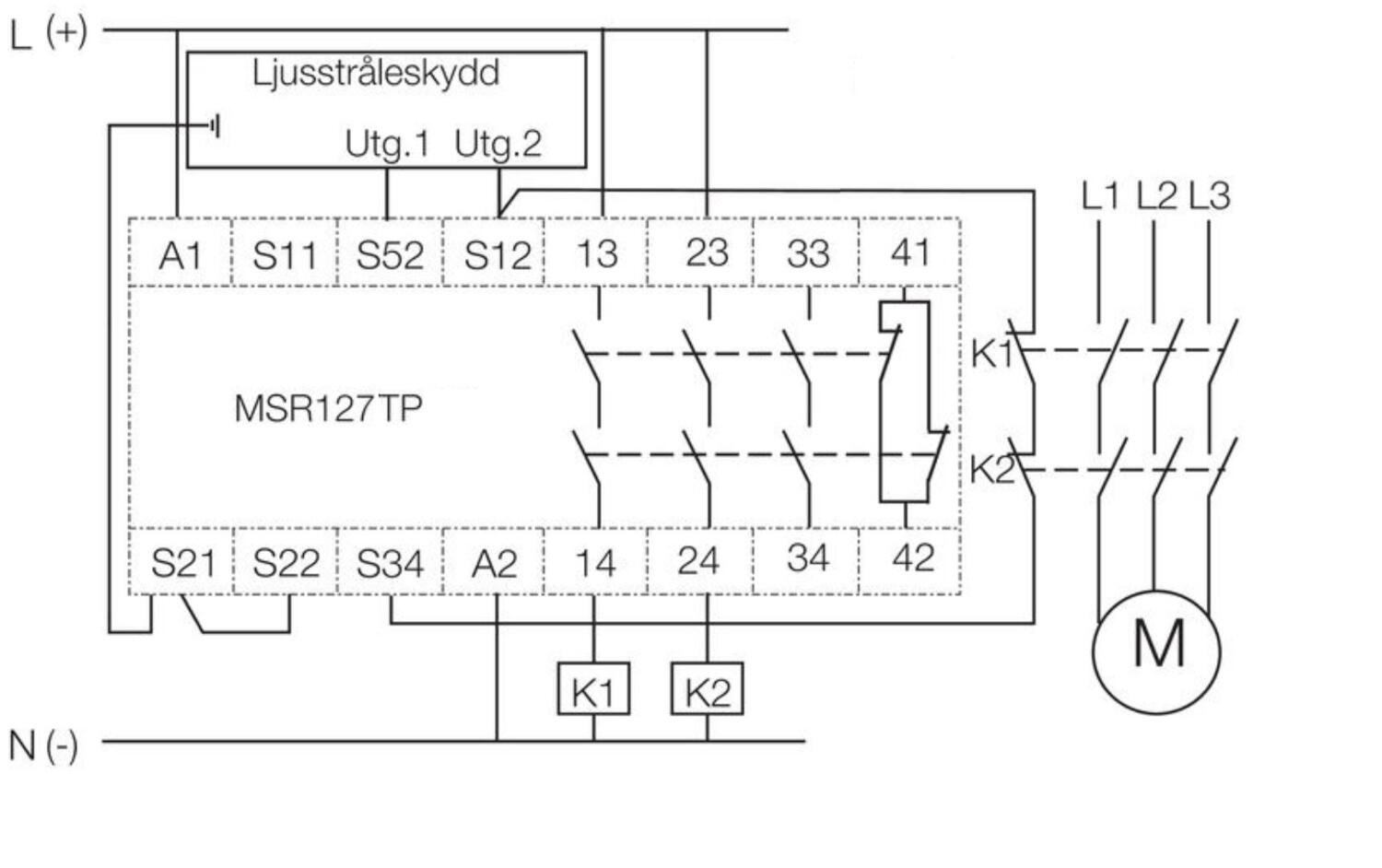

Ljusstråleskydd med två +slingor.
Automatisk återställning.
Övervakning av externa kontaktorer.

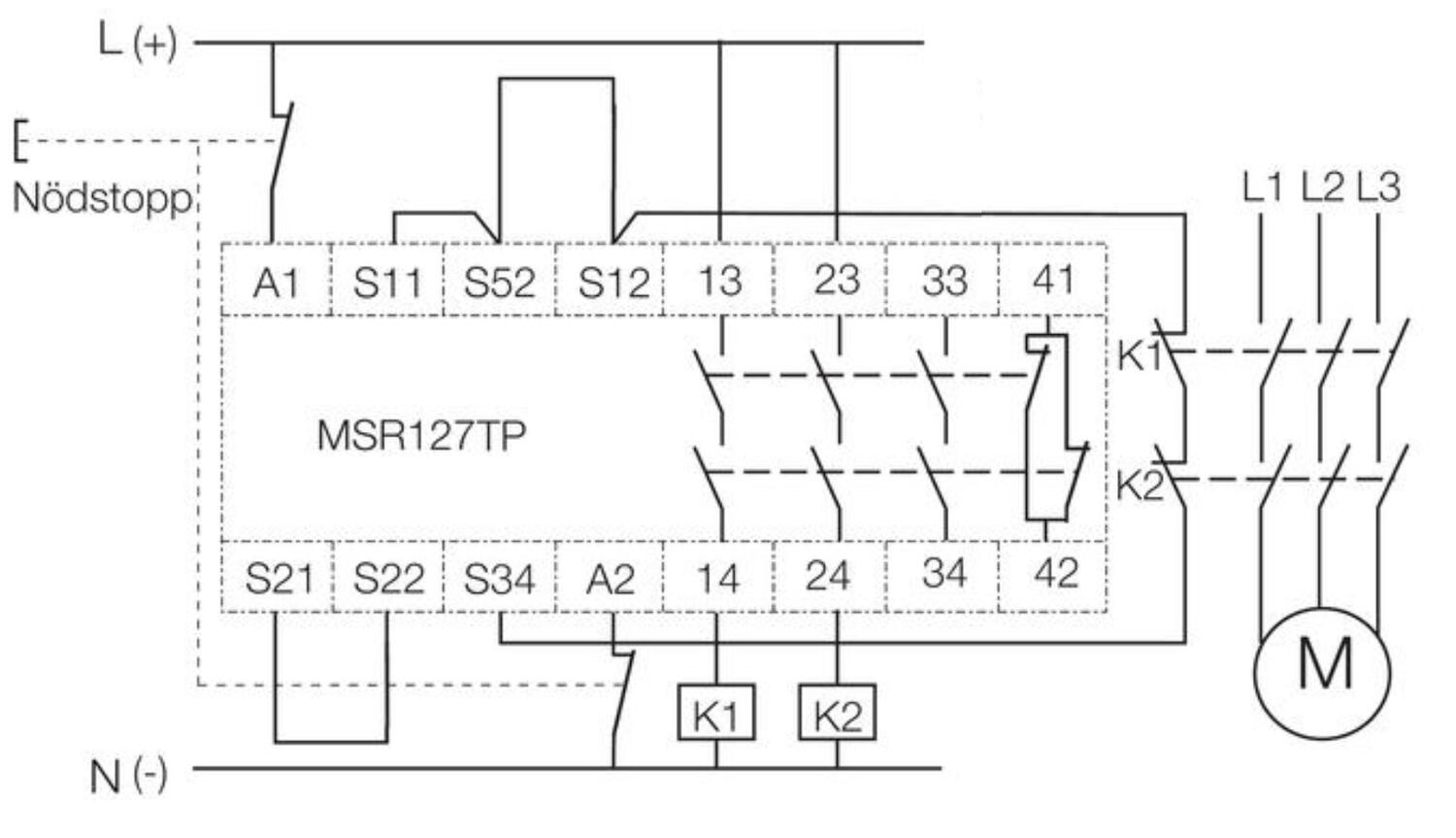

Tvåkanalig inkoppling av nödstopp via matningsspänning.
Automatisk återställning.
Övervakning av externa kontaktorer.

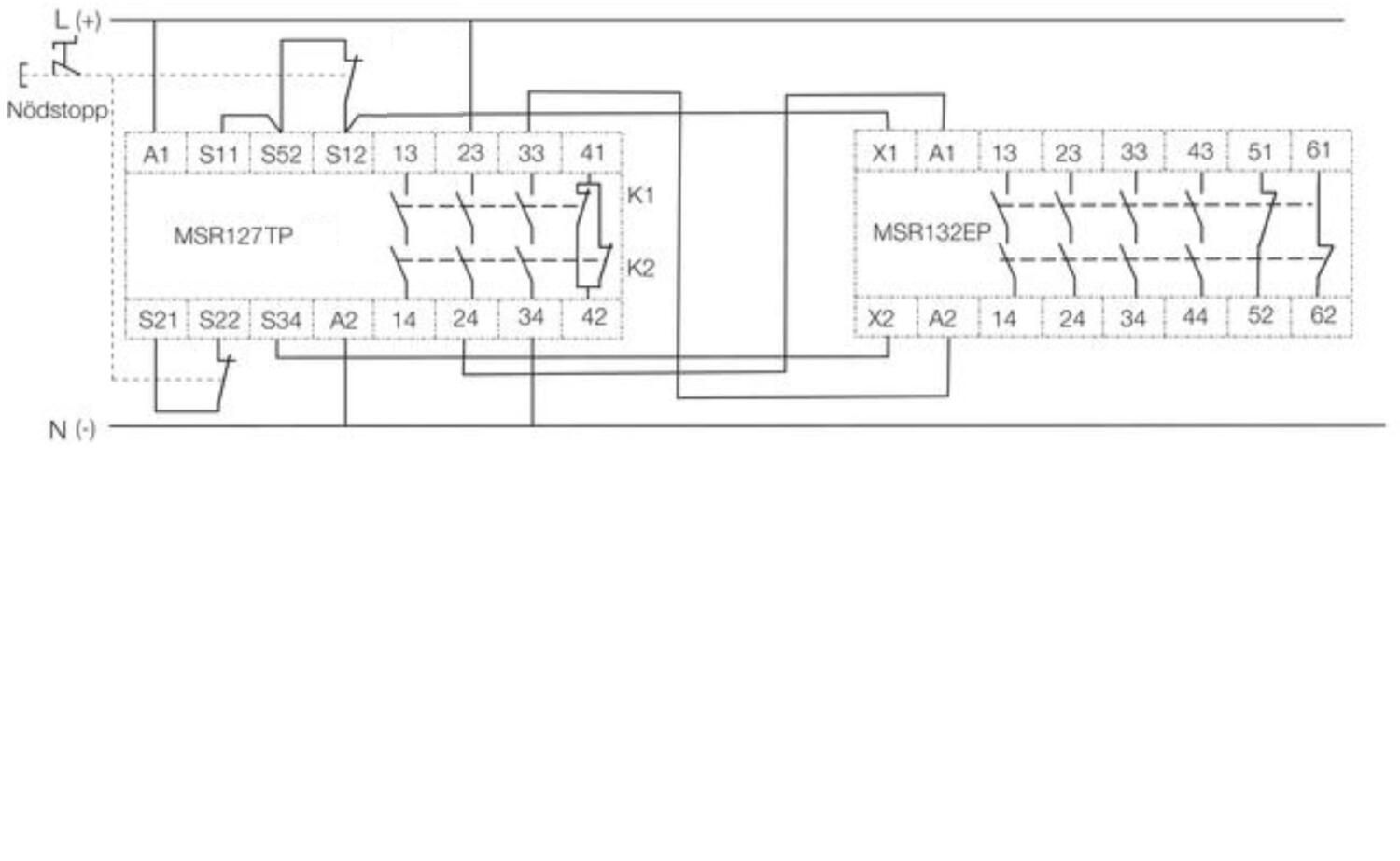

Tvåkanalig sammankoppling med expansionsenhet MSR132.
Produktbeskrivning
Ett litet och flexibelt universalrelä för högsta säkerhetsnivå som med fördel används vid särskilt farliga maskiner, där det finns behov av en fullt ut dubblerad och övervakad skyddsfunktion. MSR127RP/TP kan kopplas enkanaligt eller tvåkanaligt efter behov. Tvåkanalig inkoppling sker via två separata kretsar som övervakar stoppdonets kontakter vid varje till-/frånslag. Reläet kan användas i de flesta applikationer för övervakning av nödstopp eller andra skyddsanordningar. Även ljusstråleskydd kan anslutas till MSR127RP/TP.
Tekniska egenskaper
Beroende på säkerhetskrav | ||
• Tvångsförda kontakter | ||
• Dubblering av utgångskontakter | ||
• Redundans internt/externt | ||
• Övervakad återställning | ||
| ||
Användarfördelar | ||
• För högsta säkerhetsnivå | ||
• 3 NO och 1 NC utgångar | ||
• Kontaktbelastning 5 A (AC-15) | ||
• Övervakning av externa kontaktorer | ||
• Litet inbyggnadsmått | ||
• Löstagbara kodade plintar | ||
• Internationella godkännanden | ||
• Statusindikering med LED | ||
| ||
Statusindikering | ||
PWR |
| Matningsspänning OK |
CH1 |
| K1 är aktiverad |
CH2 |
| K2 är aktiverad |
| ||
Används till | ||
• Nödstopp | ||
• Luck-/grindbrytare | ||
• Beröringsfria brytare | ||
• Ljusstråleskydd | ||
• 3-läges hålldon | ||
• Fotpedaler | ||
