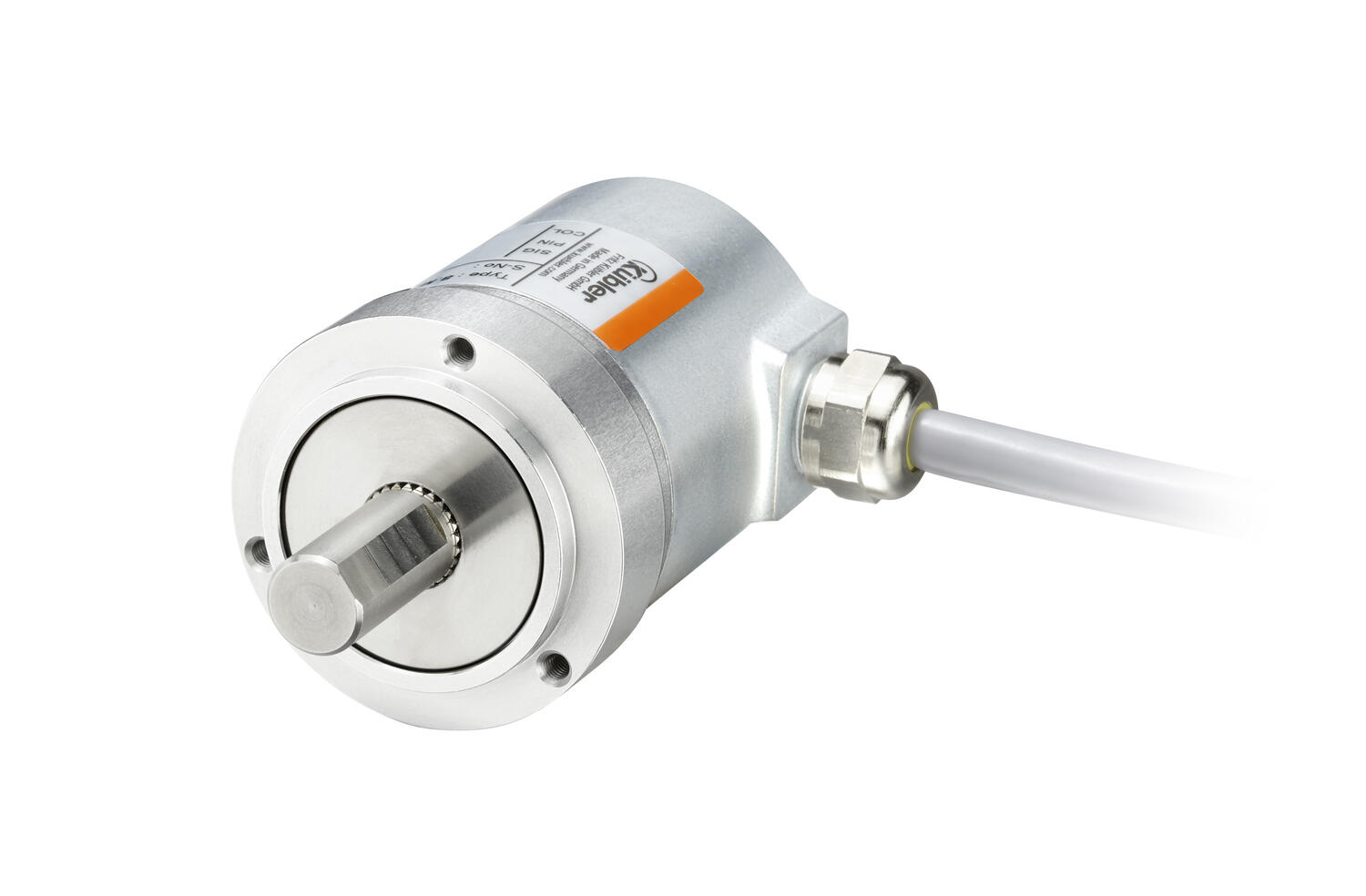

Absolutkodad vinkelgivare Sendix M3661R, magnetisk, Analog, Ø36 mm
Sendix M3661R är en magnetkodad absolut pulsgivare med det senaste inom flervarvsteknik med ”Energy Harvesting”. "Energy Harvesting"-tekniken bygger på magnetisk uppladdning vilket gör att man slipper både batteri och kugghjul.
Förutom flervarvstekniken har M3661R utrustats med extra starka kullager och säker infästning, även kallat "Safety-Lockplus™".
En unik flervarvspulsgivare med höga IP-klassningar: IP66, IP67 och IP69K som kan fås helt i rostfritt stål (V4A).
- Husdiameter Ø36 mm
- Analog utgång
- IP66, IP67, IP69K
- Rostfri modell
Vald variant
Teknisk data

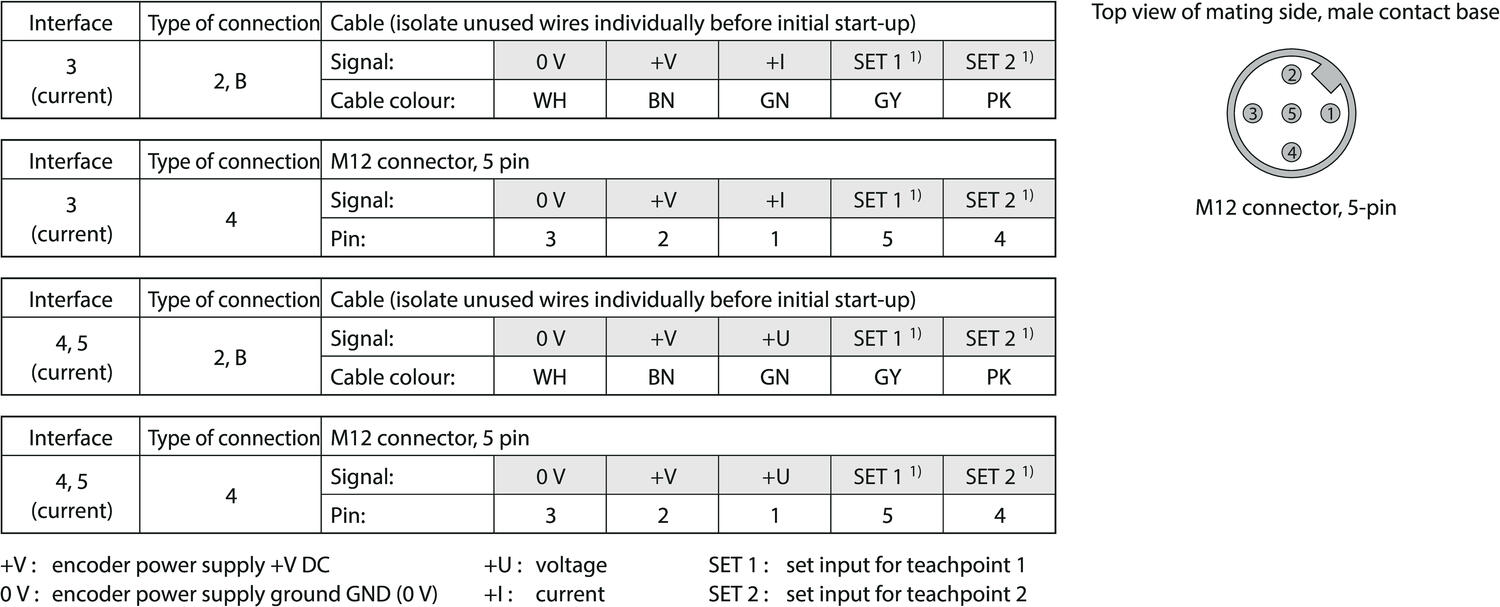

| Anslutning | Kabel, M12-kontakt |
|---|---|
| Axeldiameter max | 10 mm |
| Axeldiameter min | 6 mm |
| Givartyp | Absolutkodad |

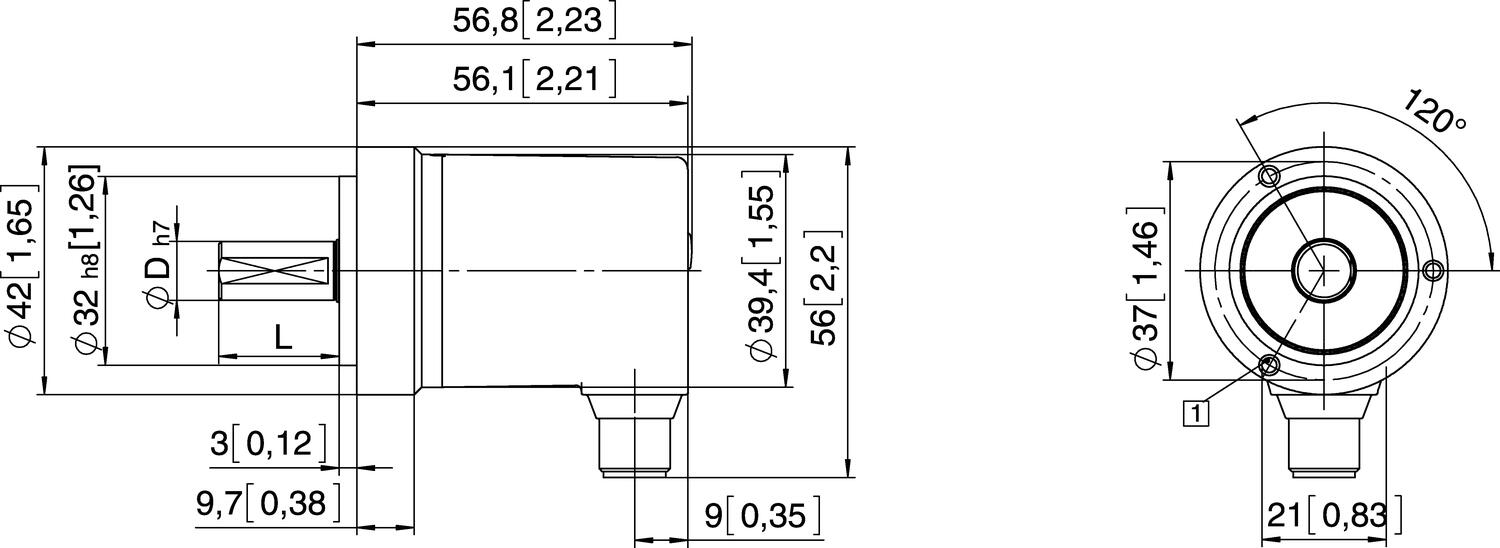

| Husdiameter | 36 mm |
| IP-klass | IP66, IP67, IP69K |
| Matningsspänning DC max | 30 V DC |
| Matningsspänning DC min | 10 V DC |
|---|---|
| Montage | Axel |
| Temperaturområde från | -40 °C |
| Temperaturområde till | 85 °C |
| Utgång | Analog |
| Version | Flervarvig |
Nedladdningsbara filer
Produktbeskrivning
Sendix M3661R är en magnetkodad absolut pulsgivare med det senaste inom flervarvsteknik med ”Energy Harvesting”. "Energy Harvesting"-tekniken bygger på magnetisk uppladdning vilket gör att man slipper både batteri och kugghjul.
Förutom flervarvstekniken har M3661R utrustats med extra starka kullager och säker infästning, även kallat "Safety-Lockplus™".
En unik flervarvspulsgivare med höga IP-klassningar: IP66, IP67 och IP69K som kan fås helt i rostfritt stål (V4A).
Beställningsinformation
Beställningsnyckel | ||
Axel-version | M3661R.ⒶⒷⒸⒹ.ⒺⒻ12 | |
Ⓐ Version | Ⓒ Utsignal | Ⓔ Interface / Upplösning / Matning |
1 = Standard klämfläns Ø42 mm 7 = Rostfritt stål V4A klämfläns ø 42 mm (alla metalldelar åtkomliga från utsidan är av V4A rostfritt stål) | 3 = Strömutgång 4 = Spänningsutgång | 3 = 4-20 mA / 12 bit / 10-30 V DC 4 = 0-10 V / 12 bit / 15-30 V DC 5 = 0-5 V / 11 bit / 10-30 V DC |
Ⓑ Axel (ØxL) | Ⓓ Kontakttyp | Ⓕ Mätområde |
1 = Ø6x12,5 mm 3 = Ø8x15 mm 5 = Ø10x20 mm 2 = Ø1/4"x12,5 mm E = Ø10x20 mm (V4A rostfri) | 2 = Radiell kabel, 1 m PVC B = Radiell kabel, speciallängd* PVC 4 = Radiell M12-kontakt
* Speciallängder (A, B): 2, 3, 5, 8, 10, 15 m Beställningsnyckel tillägg .XXXX = Längd i dm Ex. M366R1.XXXX.XXXX.0030 = Kabellängd 3 m
| 1 = 16 varv / medsols 2 = 16 varv / motsols 3 = Skalbar upp till 65 536 varv, med limit switch funktion 4 = Skalbar upp till 65 536 varv, utan limit switch funktion |
OBS! Rostfritt alternativ kan endast kombineras med Axel typ E och kontakttyp 4.
