KÜBLER

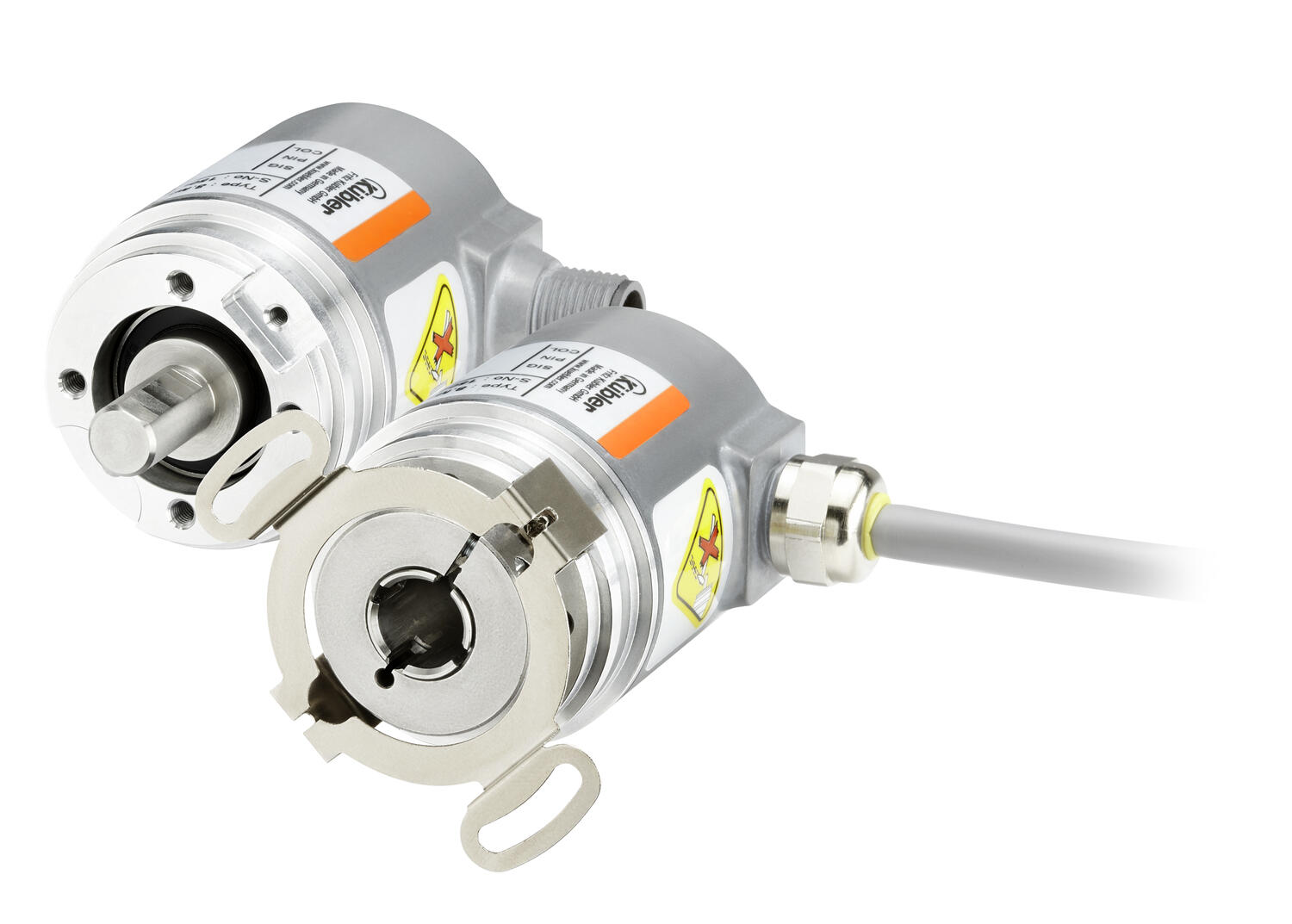

Absolutkodad vinkelgivare Sendix M3661/M3681, magnetisk, Analog, Ø36 mm
Sendix M3661/M3681 är en magnetkodad absolut pulsgivare med det senaste inom flervarvsteknik med ”Energy Harvesting”. "Energy Harvesting"-tekniken bygger på magnetisk uppladdning vilket gör att man slipper både batteri och kugghjul.
Med sin magnetkodning blir pulsgivaren stöttåligare och okänsligare. Den höga IP-klassningen gör att Sendix M3661/M3681 passar för utomhusmiljöer och mobila applikationer.
- Husdiameter Ø36 mm
- Analog utgång
- Ny flervarvsteknologi
- IP67
Vald variant
Teknisk data
| Anslutning | Kabel, M12-kontakt |
|---|---|
| Axeldiameter max | 10 mm |
| Axeldiameter min | 6 mm |
| Givartyp | Absolutkodad |
| Husdiameter | 36 mm |
| IP-klass | IP65, IP67 |
| Matningsspänning DC max | 30 V DC |
| Matningsspänning DC min | 10 V DC |
|---|---|
| Montage | Axel |
| Temperaturområde från | -40 °C |
| Temperaturområde till | 85 °C |
| Utgång | Analog |
| Version | Flervarvig |
Nedladdningsbara filer
Produktbeskrivning
Sendix M3661/M3681 är en magnetkodad absolut pulsgivare med det senaste inom flervarvsteknik med ”Energy Harvesting”. "Energy Harvesting"-tekniken bygger på magnetisk uppladdning vilket gör att man slipper både batteri och kugghjul.
Med sin magnetkodning blir pulsgivaren stöttåligare och okänsligare. Den höga IP-klassningen gör att Sendix M3661/M3681 passar för utomhusmiljöer och mobila applikationer.
Beställningsinformation
Beställningsnyckel | ||

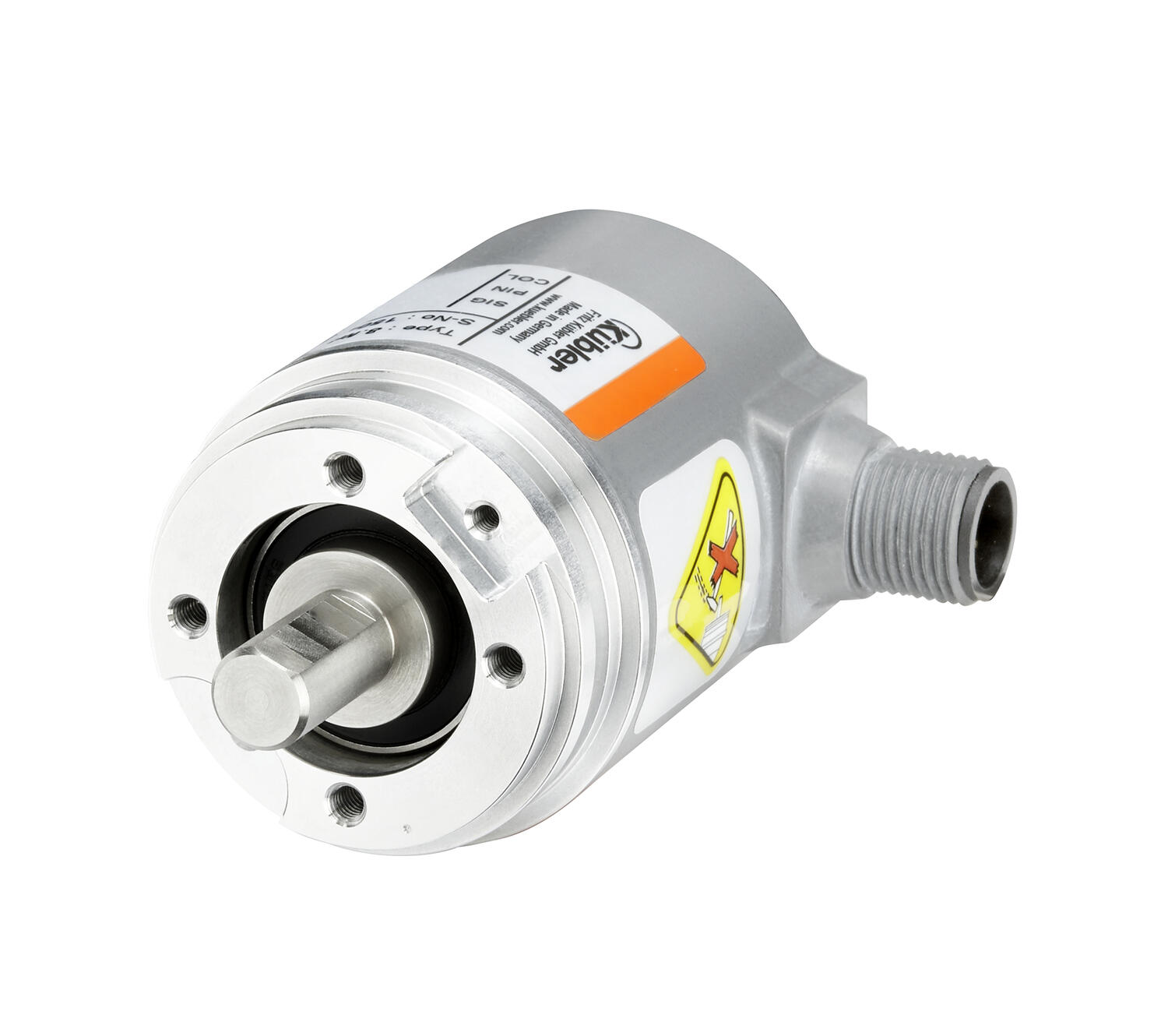

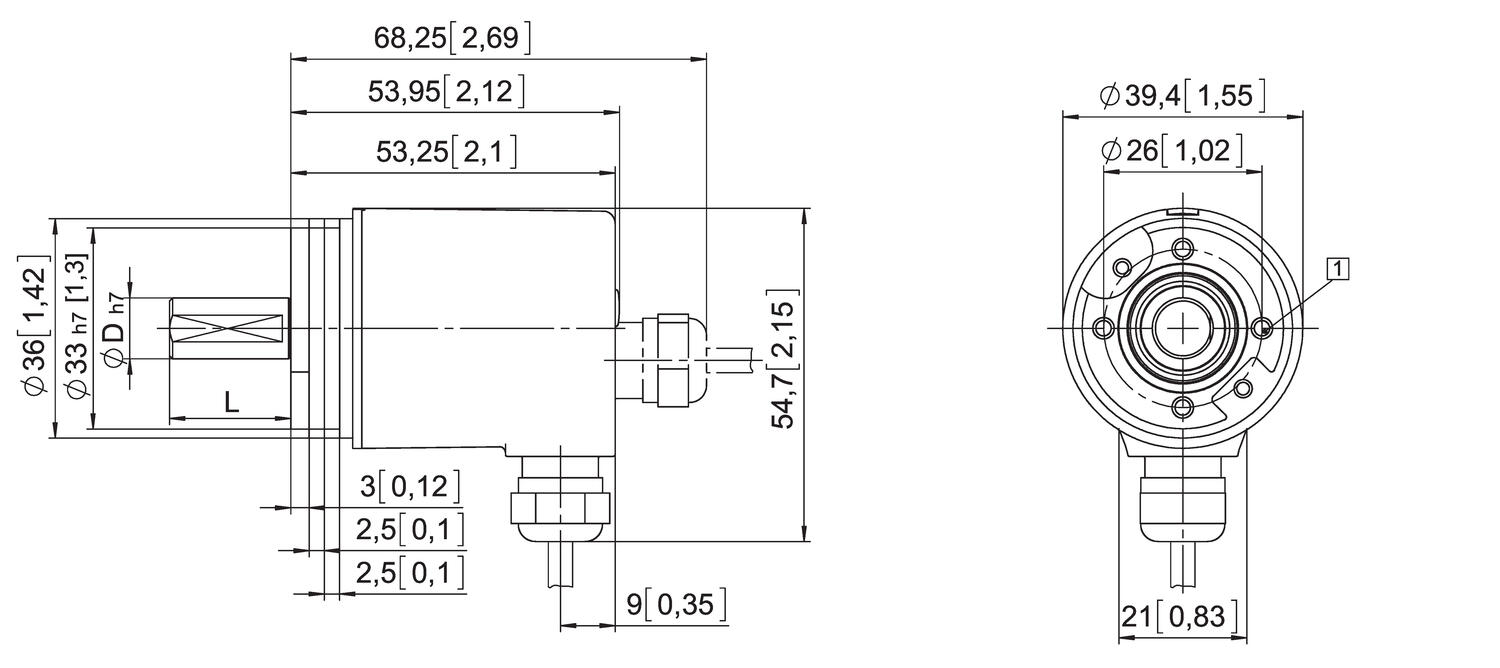

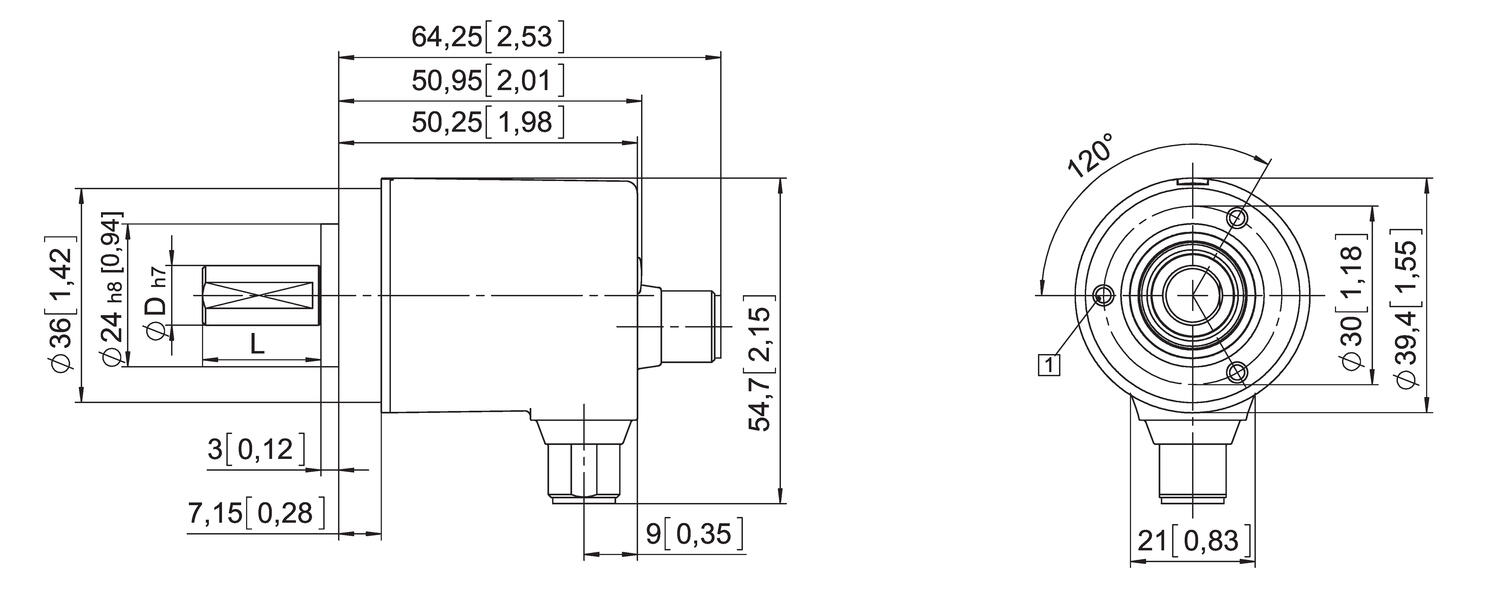

Axel-version | M3661.ⒶⒷⒸⒹ.ⒺⒻ12 | |
Ⓐ Fläns | Ⓒ Utsignal | Ⓔ Interface / Upplösning / Matning |
1 = Klämfläns, IP67, ∅36 mm 3 = Klämfläns, IP65. ∅36 mm 2 = Synkrofläns, IP67, ∅36 mm 4 = Synkrofläns, IP65, ∅36 mm | 3 = Strömutgång 4 = Spänningsutgång | 3 = 4-20 mA / 12 bit / 10-30 V DC 4 = 0-10 V / 12 bit / 15-30 V DC 5 = 0-5 V / 11 bit / 10-30 V DC |
Ⓑ Axel (∅xL) | Ⓓ Kontakttyp | Ⓕ Mätområde |

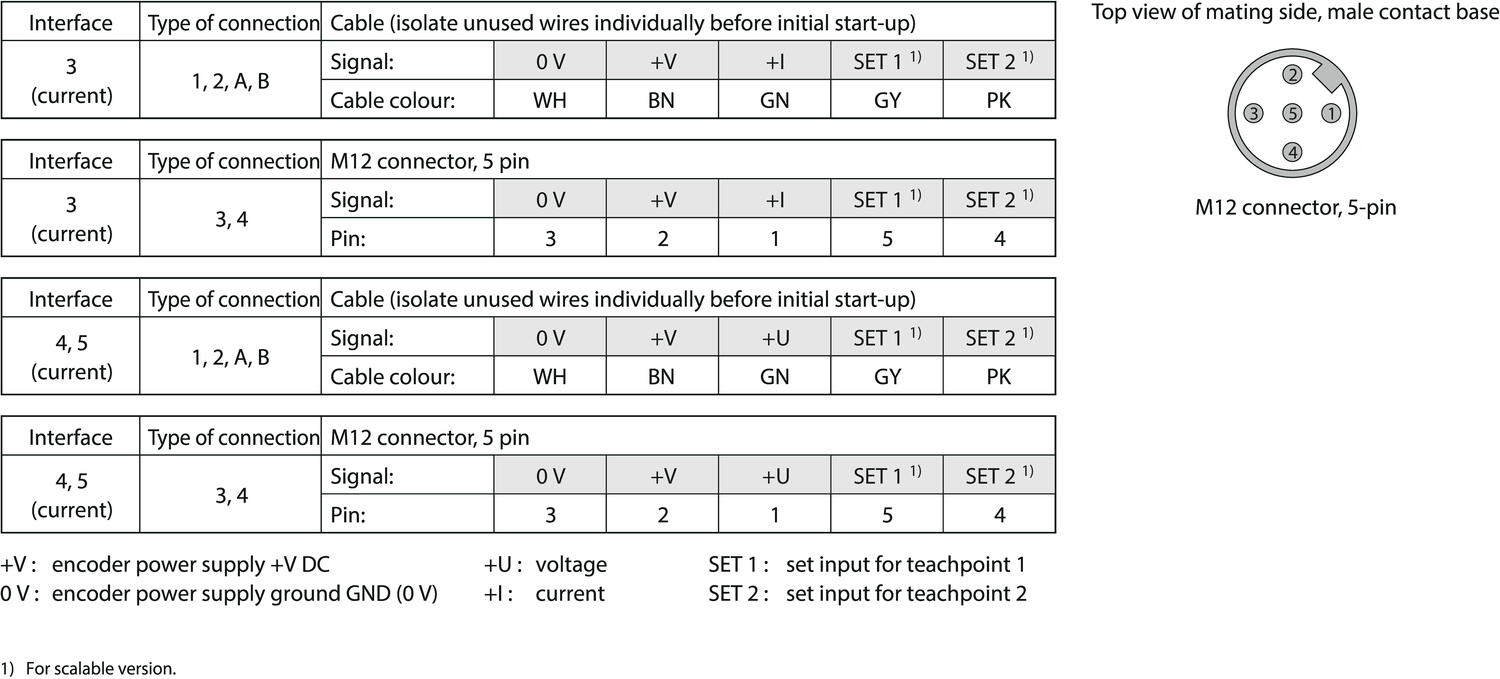

1 = ∅6x12,5 mm 3 = ∅8x15 mm 5 = ∅10x20 mm 2 = ∅1/4"x12,5 mm | 1 = Axiell kabel, 1 m, PVC A = Axiell kabel, speciallängd*, PVC 2 = Radiell kabel, 1 m, PVC B = Radiell kabel, speciallängd*, PVC 3 = Axiell M12-kontakt 4 = Radiell M12-kontakt
* Speciallängder (A, B): 2, 3, 5, 8, 10, 15 m. Beställningsnyckel tillägg .XXXX = Längd i dm Ex. M3661.XXXX.XXXX.0030 = Kabellängd 3 m | 1 = 16 varv / medsols 2 = 16 varv / motsols 3 = Skalbar upp till 65 536 varv, med limit switch funktion 4 = Skalbar upp till 65 536 varv, utan limit switch funktion |
Beställningsnyckel | ||

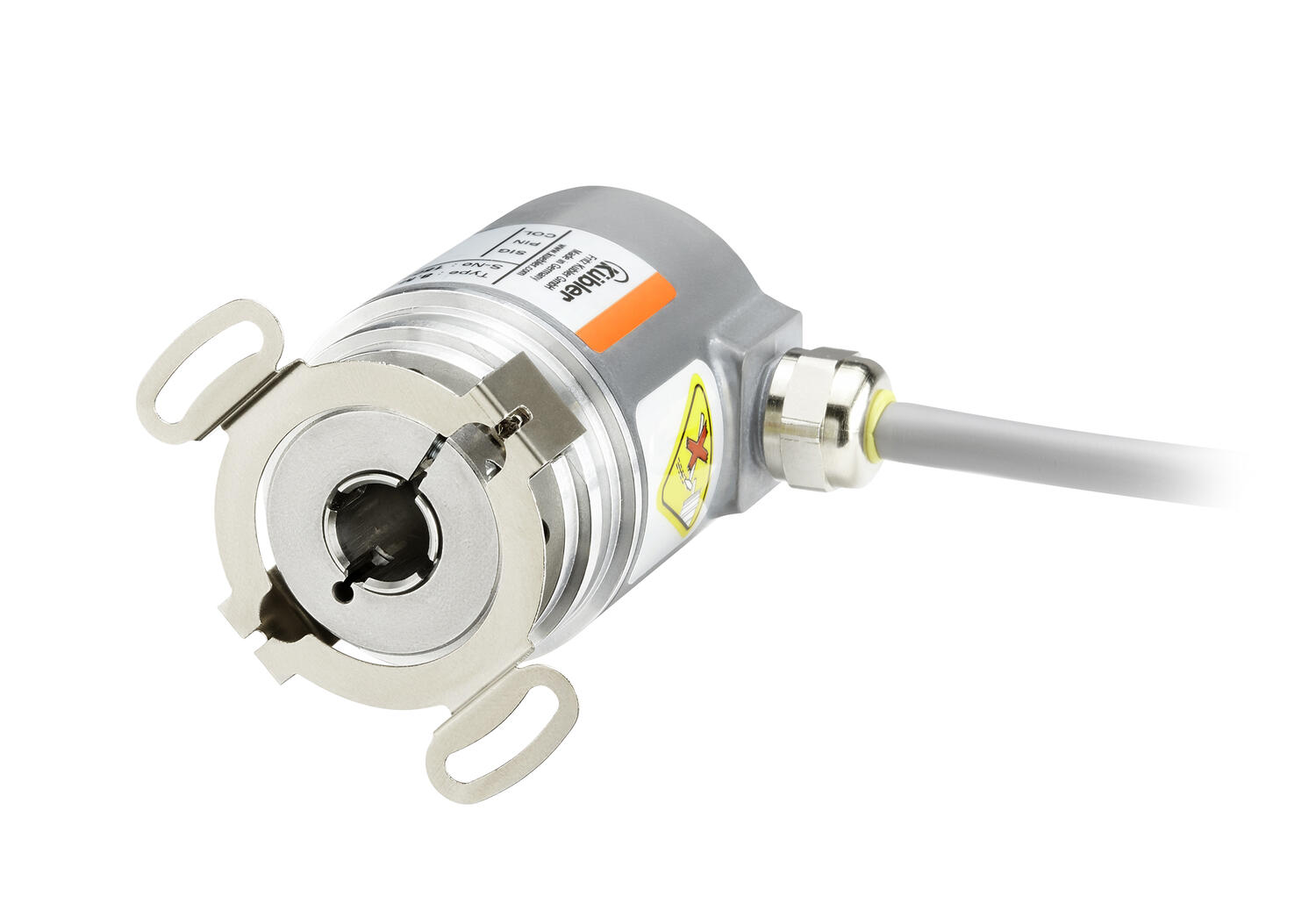

Hålaxel-version | M3681.ⒶⒷⒸⒹ.ⒺⒻ12 | |
Ⓐ Fläns | Ⓒ Utsignal | Ⓔ Interface / Upplösning / Matning |
2 = Statorkoppling, IP65, ∅46 mm 3 = Rotationsstopp, IP65 5 = Statorkoppling, IP67, ∅46 mm 4 = Rotationsstopp, IP67 | 3 = Strömutgång 4 = Spänningsutgång | 3 = 4-20 mA / 12 bit / 10-30 V DC 4 = 0-10 V / 12 bit / 15-30 V DC 5 = 0-5 V / 11 bit / 10-30 V DC |
Ⓑ Hålaxel (ej genomgående) | Ⓓ Kontakttyp | Ⓕ Mätområde |
1 = ∅6 mm 3 = ∅8 mm 4 = ∅10 mm 2 = ∅1/4" | 1 = Axiell kabel, 1 m, PVC A = Axiell kabel, speciallängd*, PVC 2 = Radiell kabel, 1 m, PVC B = Radiell kabel, speciallängd*, PVC 3 = Axiell M12-kontakt 4 = Radiell M12-kontakt
* Speciallängder (A, B): 2, 3, 5, 8, 10, 15 m. Beställningsnyckel tillägg .XXXX = Längd i dm Ex. M3661.XXXX.XXXX.0030 = Kabellängd 3 m | 1 = 16 varv / medsols 2 = 16 varv / motsols 3 = Skalbar upp till 65 536 varv, med limit switch funktion 4 = Skalbar upp till 65 536 varv, utan limit switch funktion |
