Länkhuvud invändig gänga höger rostfri hylsa Igubal

C1	3 mm
d1	2 mm
d2	9 mm
d3	M2
d4	4 mm
d5	4,6 mm
h1	12,5 mm
l1	6 mm
l2	17 mm

Max statisk axiell kraft, kortsiktig	50 N
Max statisk axiell kraft, långsiktig	25 N
Max statisk draghållfasthet, kortisktig	200 N
Max statisk draghållfasthet, långsiktig	100 N
Max vridvinkel	30 °
Min tråddjup	4 mm
Vikt	0,4 g
Åtdragningsmoment max	0,3

Varianter	B	C1	d1	d2	d3	d4	d5	h1	l1	l2	Max statisk axiell kraft, kortsiktig	Max statisk axiell kraft, långsiktig	Max statisk draghållfasthet, kortisktig	Max statisk draghållfasthet, långsiktig	Max vridvinkel	Max åtdragningsmoment genom kula	Min tråddjup	Vikt	Åtdragningsmoment max
igubal® rod end bearing with female thread Art: KBRM-02 MH Kopierad		3 mm	2 mm	9 mm	M2	4 mm	4,6 mm	12,5 mm	6 mm	17 mm	50 N	25 N	200 N	100 N	30 °		4 mm	0,4 g	0,3
igubal® rod end bearing with female thread Art: KBRM-03 MH Kopierad	6,2 mm	4,5 mm	3 mm	13 mm	M3	6,5 mm	8 mm	18,5 mm	8 mm	25 mm	100 N	50 N	800 N	400 N	30 °	4	5 mm	2,7 g	0,5
igubal® rod end bearing with female thread Art: KBRM-05 MH Kopierad	8,2 mm	6 mm	5 mm	18 mm	M5	9 mm	12 mm	27 mm	10 mm	36 mm	250 N	125 N	1000 N	500 N	30 °	12	7 mm	3,4 g	0,75
igubal® rod end bearing with female thread Art: KBRM-05 M4 MH Kopierad	8,2 mm	6 mm	5 mm	18 mm	M4	9 mm	12 mm	27 mm	10 mm	36 mm	250 N	125 N	1000 N	500 N	30 °	12	7 mm	3,5 g	1
igubal® rod end bearing with female thread Art: KBRM-06 MH Kopierad	9,2 mm	7 mm	6 mm	20 mm	M6	10 mm	13 mm	30 mm	12 mm	40 mm	400 N	200 N	1400 N	700 N	29 °	15	8 mm	4,7 g	1,5
igubal® rod end bearing with female thread Art: KBRM-08 MH Kopierad	12,2 mm	9 mm	8 mm	24 mm	M8	13 mm	16 mm	36 mm	16 mm	48 mm	700 N	350 N	2100 N	1050 N	25 °	40	11 mm	8,6 g	5
igubal® rod end bearing with female thread Art: KBRM-10 MH Kopierad	14,2 mm	10,5 mm	10 mm	30 mm	M10	15 mm	19 mm	43 mm	20 mm	58 mm	800 N	400 N	3100 N	1550 N	25 °	50	13 mm	14,6 g	6
igubal® rod end bearing with female thread Art: KBRM-10 F MH Kopierad	14,2 mm	10,5 mm	10 mm	30 mm	M10x1,25	15 mm	19 mm	43 mm	20 mm	58 mm	800 N	400 N	3100 N	1550 N	25 °	50	13 mm	14,6 g	15
igubal® rod end bearing with female thread Art: KBRM-12 MH Kopierad	16,2 mm	12 mm	12 mm	34 mm	M12			50 mm	25 mm	67 mm	900 N	450 N	3600 N	1800 N	25 °	70	15 mm	22 g	15
igubal® rod end bearing with female thread Art: KBRM-12 F MH Kopierad	16,2 mm	12 mm	12 mm	34 mm	M12x1,25			50 mm	22 mm	67 mm	900 N	450 N	3600 N	1800 N	25 °	70	15 mm	22 g	20
igubal® rod end bearing with female thread Art: KBRM-14 MH Kopierad	19,2 mm	13,5 mm	14 mm	38 mm	M14	20 mm	25 mm	57 mm	25 mm	76 mm	1000 N	500 N	4000 N	2000 N	25 °	75	17 mm	30,9 g	25
igubal® rod end bearing with female thread Art: KBRM-16 MH Kopierad	21,2 mm	15 mm	16 mm	42 mm	M16	22 mm	24 mm	64 mm	28 mm	85 mm	1300 N	650 N	4200 N	2100 N	23 °	110	19 mm	39,6 g	27,5
igubal® rod end bearing with female thread Art: KBRM-16 F MH Kopierad	21,2 mm	15 mm	16 mm	42 mm	M16x1,5	22 mm	24 mm	64 mm	28 mm	85 mm	1300 N	650 N	4200 N	2100 N	23 °	110	19 mm	39,6 g	30
igubal® rod end bearing with female thread Art: KBRM-18 MH Kopierad	23,2 mm	16,5 mm	18 mm	46 mm	M18x1,5	25 mm	31 mm	71 mm	32 mm	94 mm	1600 N	800 N	4600 N	2300 N	23 °	150	21 mm	55 g	45
igubal® rod end bearing with female thread Art: KBRM-20 MH Kopierad	25,2 mm	18 mm	20 mm	50 mm	M20x1,5	28 mm	34 mm	77 mm	33 mm	102 mm	2100 N	1050 N	5400 N	2700 N	23 °	200	22 mm	73,5 g	60
igubal® rod end bearing with female thread Art: KBRM-20 M20 MH Kopierad	25,2 mm	18 mm	20 mm	50 mm	M20x2,5	28 mm	34 mm	77 mm	33 mm	102 mm	2100 N	1050 N	5400 N	2700 N	23 °	200	22 mm	73,5 g	60
igubal® rod end bearing with female thread Art: KBRM-22 MH Kopierad		20 mm	22 mm	56 mm	M22x1,5	30 mm	37 mm	84 mm	37 mm	112 mm	2200 N	1100 N	7000 N	3500 N	22 °		25 mm	94,8 g	75
igubal® rod end bearing with female thread Art: KBRM-25 MH Kopierad		22 mm	25 mm	60 mm	M24x2,0	32 mm	41 mm	94 mm	42 mm	124 mm	2300 N	1150 N	8500 N	4250 N	22 °		28 mm	119,8 g	120
igubal® rod end bearing with female thread Art: KBRM-30 MH Kopierad		25 mm	30 mm	70 mm	M30x2,0	37 mm	50 mm	110 mm	50 mm	145 mm	2500 N	1250 N	10500 N	5250 N	22 °		34 mm	177 g	135
igubal® rod end bearing with female thread Art: KBRM-30 M27X2 MH Kopierad		25 mm	30 mm	70 mm	M27X2,0	37 mm	50 mm	110 mm	50 mm	145 mm	2500 N	1250 N	10500 N	5250 N	22 °		34 mm	189,6 g	135

Vald variant

Välj en variant i listan

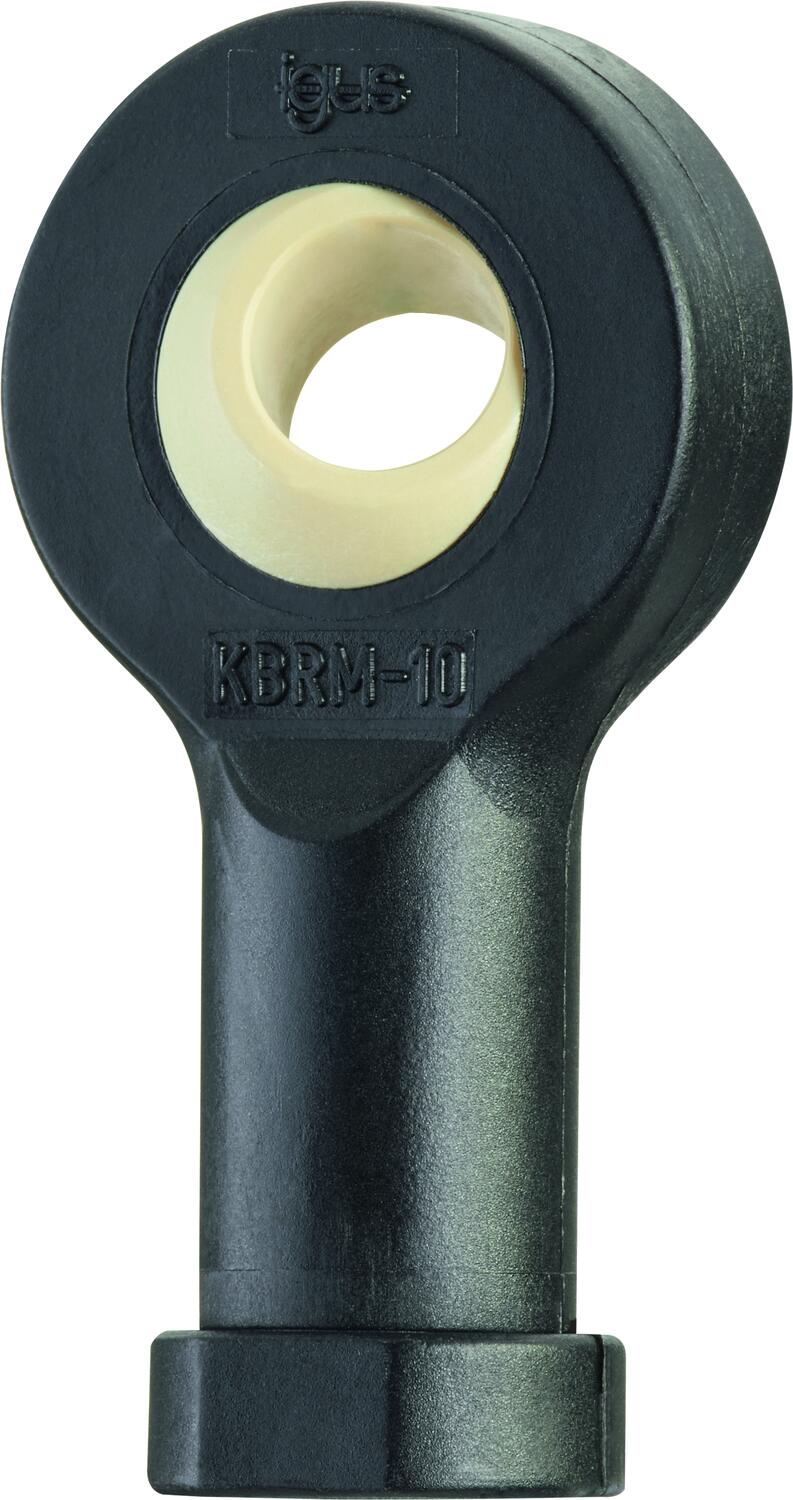

Igubal® länkhuvud invändig gänga höger rostfri hylsa

Underhållsfritt ledat huvud
