HARTING
Han E 10 poler
10-pol 16A

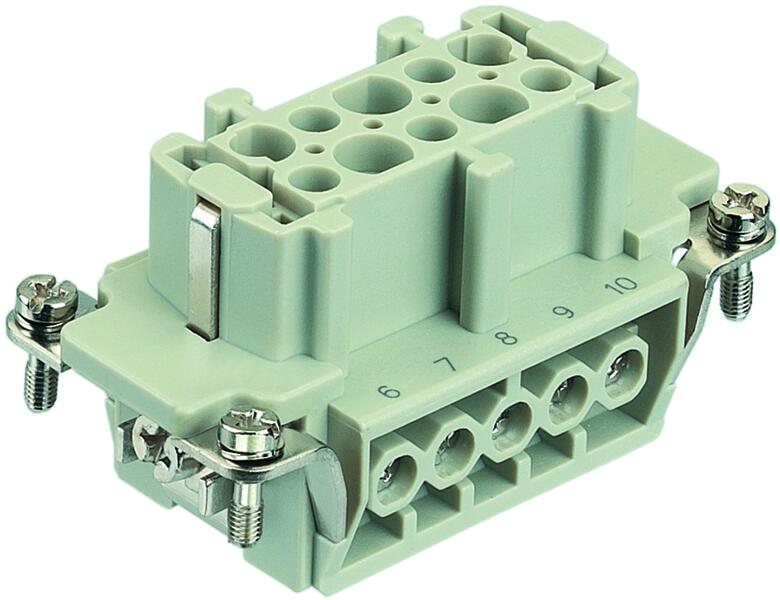

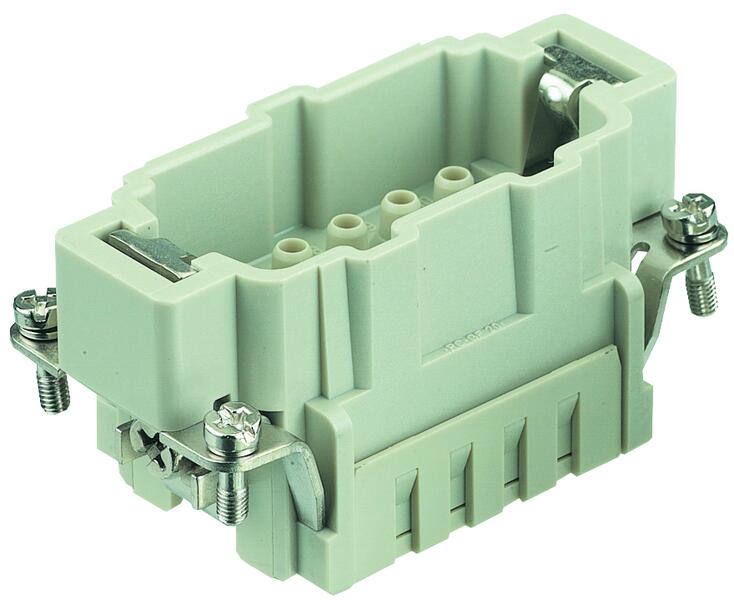

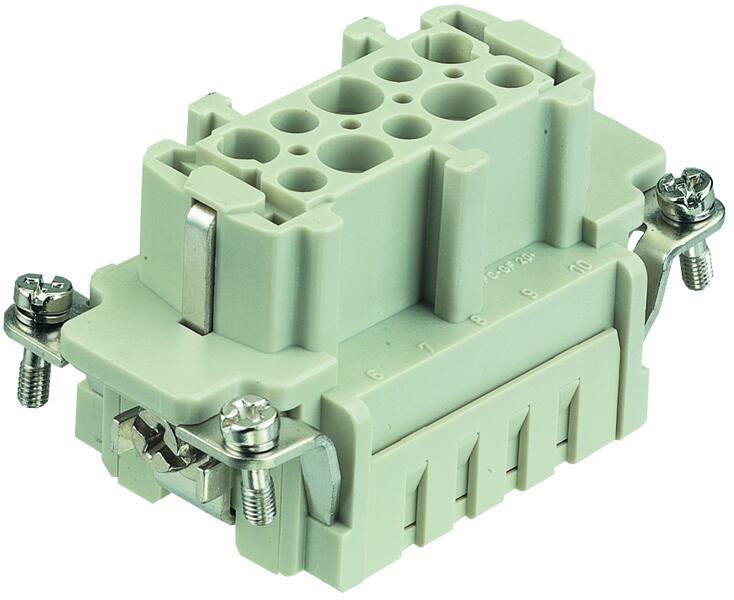

HARTING Han® E 10 kontaktinsats
Han® E 10 är en kompakt och pålitlig lösning för industriella kraftanslutningar. Den klarar upp till 16 A vid 500 V och finns i skruv, crimp och fjäderanslutningar för enkel installation. Insatsen är tillverkad i flamskyddat polykarbonat (UL 94 V‑0) och har silverpläterade kontakter för optimal ledningsförmåga (köps löst till crimp). Till crimpanslutning kan man även välja guldpläterade kontakter.
- 10 poler
- 16A
- Skruv-/ Crimp- och fjäderanslutning
Vald variant
Teknisk data
Teknisk data |
|
|---|---|
| Anslutning | Skruvanslutning |
| Typ | Hane |
| Poltal | 10 |
| Storlek | 10B |
| Ledararea min | 0,75 mm² |
| Ledararea max | 2,5 mm² |
| Märkström | 16 A |
*Invisible Heading* |
|
|---|---|
| Märkspänning | 500 V |
| Kåpor | 10B |
| Temperaturområde från | -40 °C |
| Temperaturområde till | 125 °C |
| Godkännanden | CSA, UL |
Nedladdningsbara filer
Produktbeskrivning
HARTING Han® E 10 kontaktinsats
Han® E 10 är en kompakt och pålitlig lösning för industriella kraftanslutningar. Den klarar upp till 16 A vid 500 V och finns i skruv, crimp och fjäderanslutningar för enkel installation. Insatsen är tillverkad i flamskyddat polykarbonat (UL 94 V‑0) och har silverpläterade kontakter för optimal ledningsförmåga (köps löst till crimp). Till crimpanslutning kan man även välja guldpläterade kontakter.
