STEGO filterfläktar används för att ge ett optimalt klimat i kapslingar och skåp med elektriska/elektroniska komponenter.
Temperaturen i ett skåp kan kylas genom att man på rätt sätt för in luft utifrån och på så sätt driver ut uppvärmd inre luft.
Rätt luftflöde förhindrar bildningen av lokala heta fickor i kapslingen och anläggningar och skyddar elektroniska komponenter från överhettning.
Filter Fan Plus-serien, som denna nya serie heter, använder en ny luftklaffsteknik (kallrasskydd) för luftutsläpp och når därmed en hög grad av luftflöde. Filterfläkten kan snabbt monteras tack vare en ny typ av spärrmekanism. Denna spärrmekanism ger också en hög stabilitet och täthet.
Beroende på användningsområde finns det två system i Filter Fan Plus serien - FPI- eller FPO-systemet.
FPI-systemet är en standardinstallation med en filterfläkt i den nedre delen av skåpet som säkerställer att frisk luft matas in i kapslingen (luftflödesriktning "In"). Detta system består av en filterfläkt och en utblåsningskåpa.

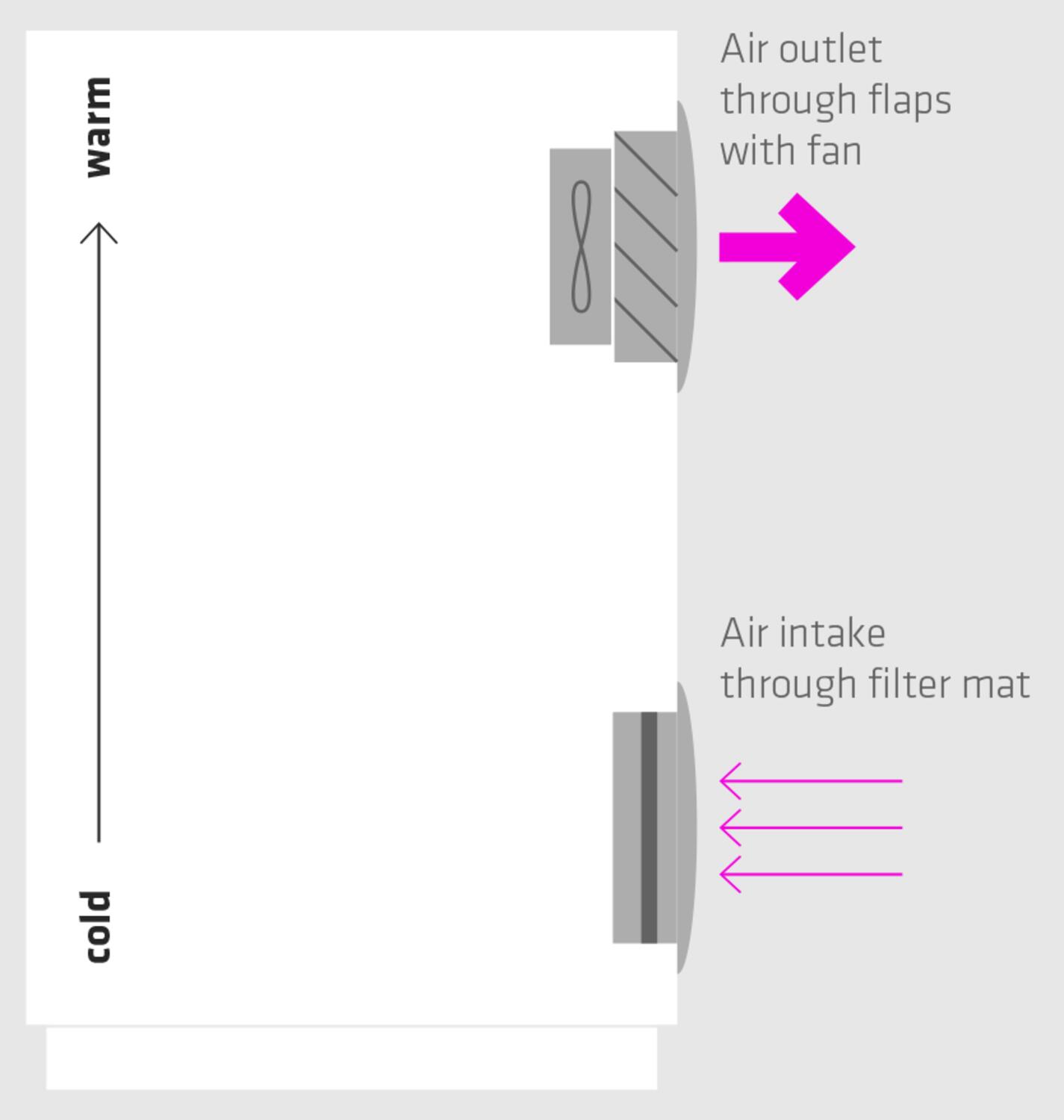

I FPO-systemet är filterfläkten placerad i den övre delen av skåpet. Luften evakueras ut genom fläkten för att undvika värmebildning (luftflödesriktning "Out"). Luften tas då in genom en intagskåpa med filter i den nedre delen av skåpet.
"Filter Fan Plus"-serien är för inomhusbruk.

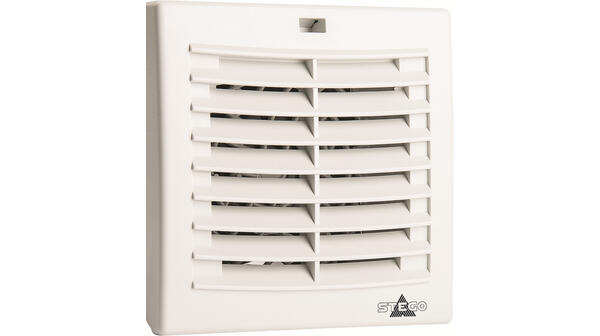

Produktbild utblåsningskåpa FPI118 92x92 mm

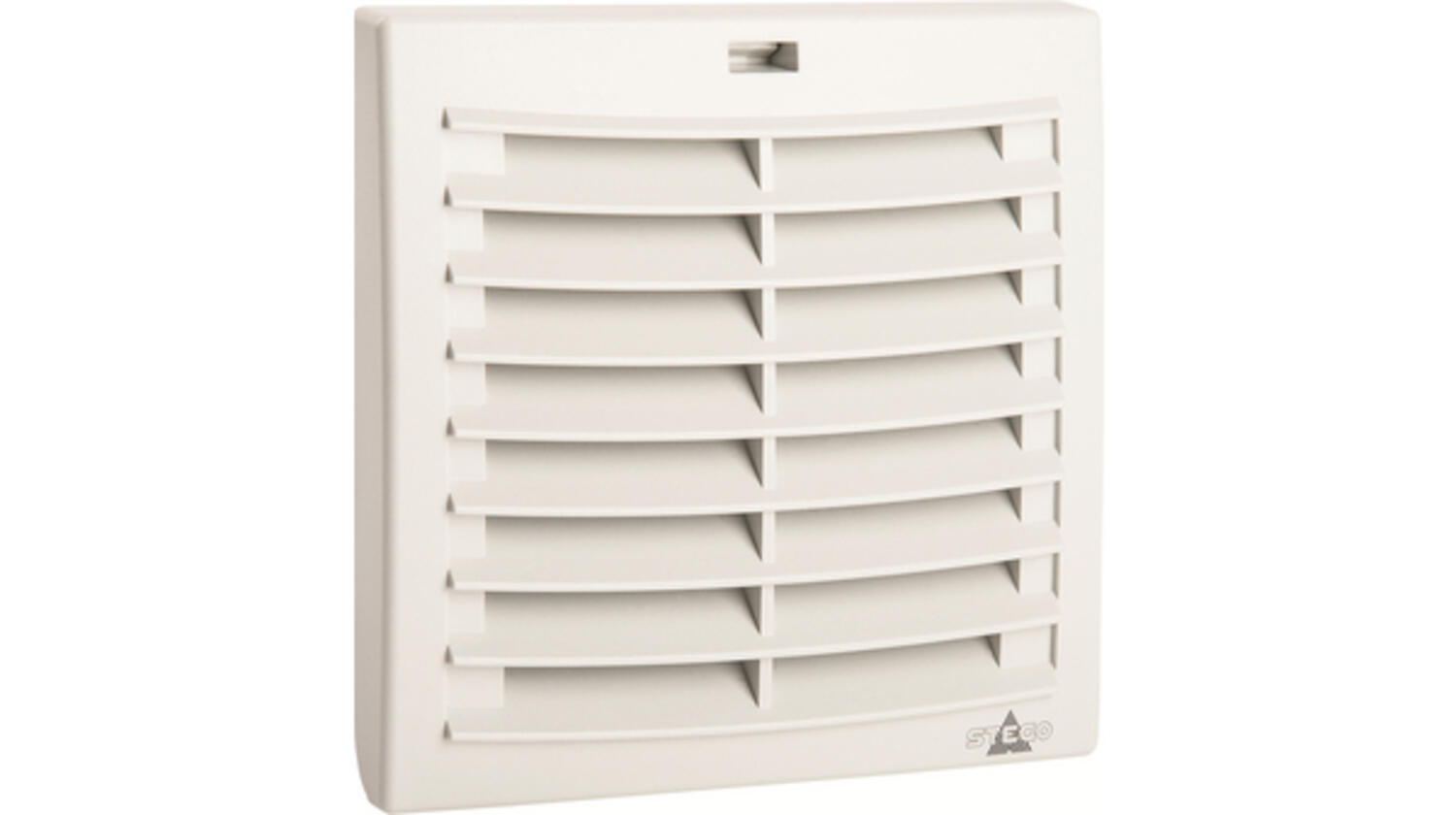

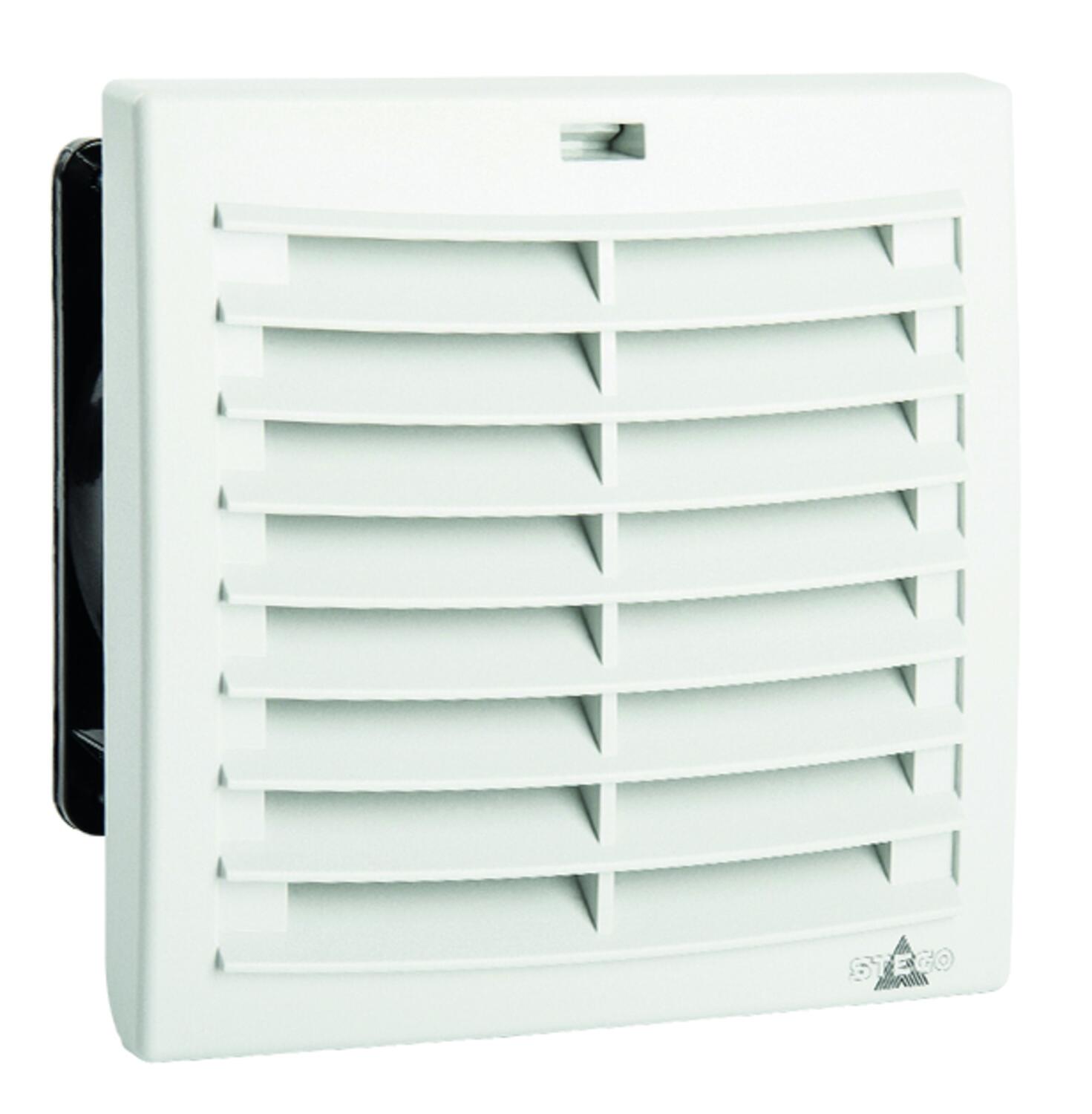

Produktbild FPI118-FPO118 124x124 mm

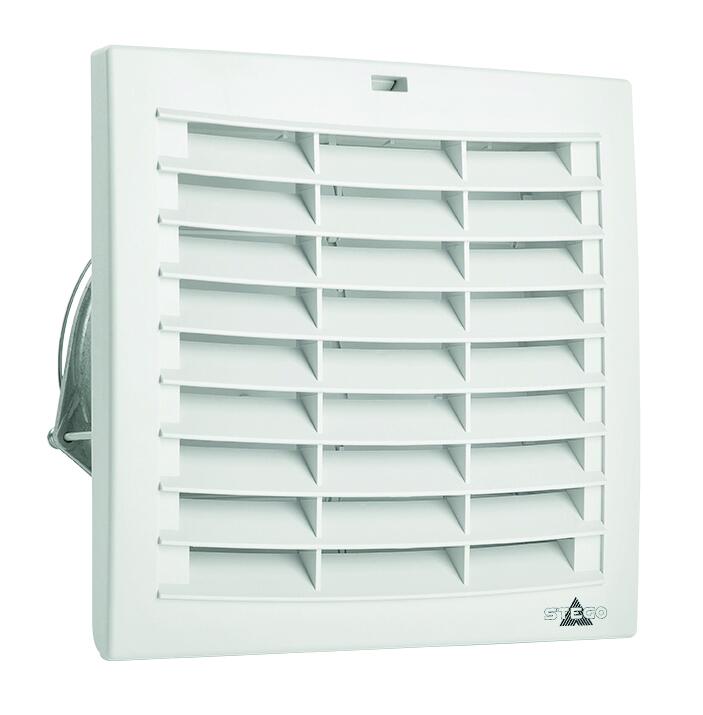

Produktbild filterfläkt FPO018-FPO018 176x176 mm

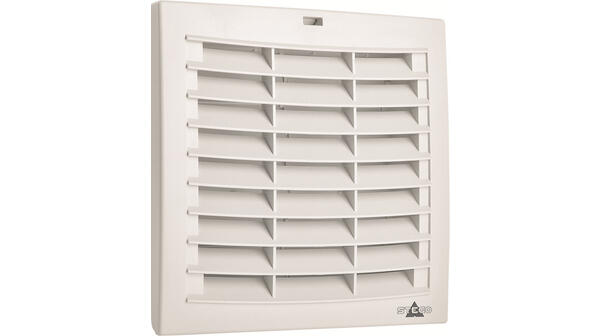

Produktbild FPI118-FPO118 176x176 mm

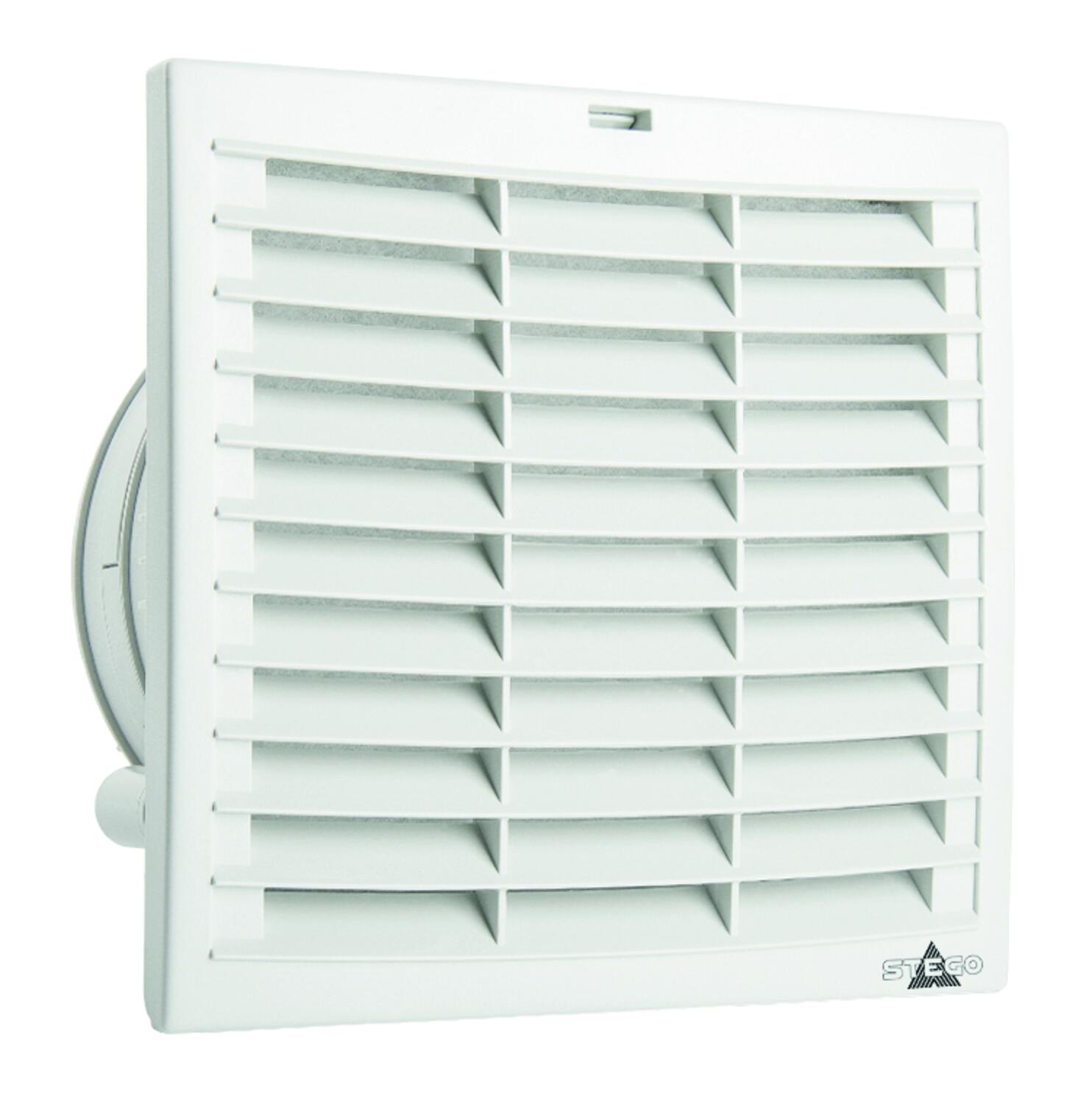

Produktbild filterfläkt FPI018-FPO018 223x223 mm

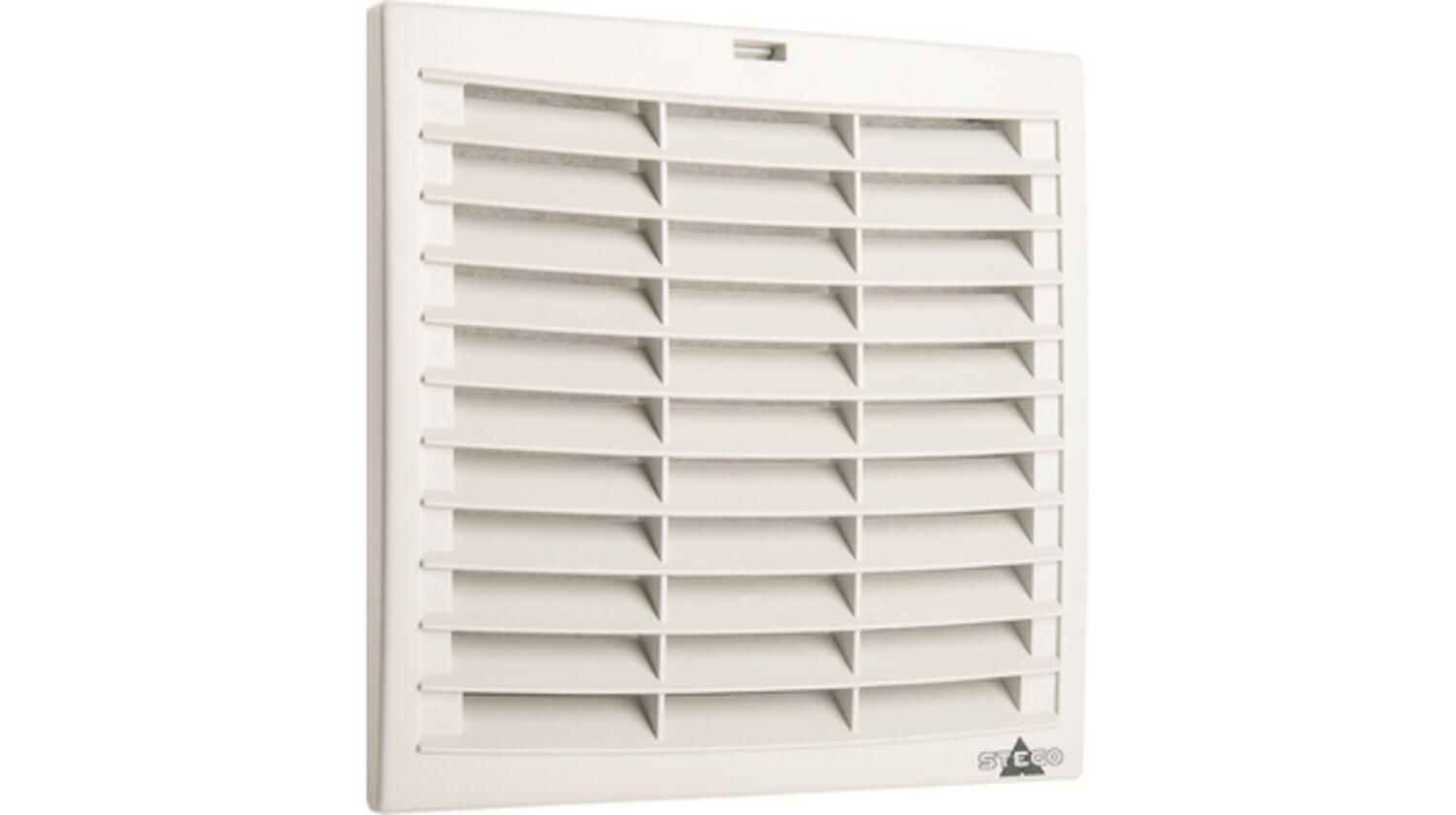

Produktbild filterfläkt FPI118-FPO118 223x223 mm

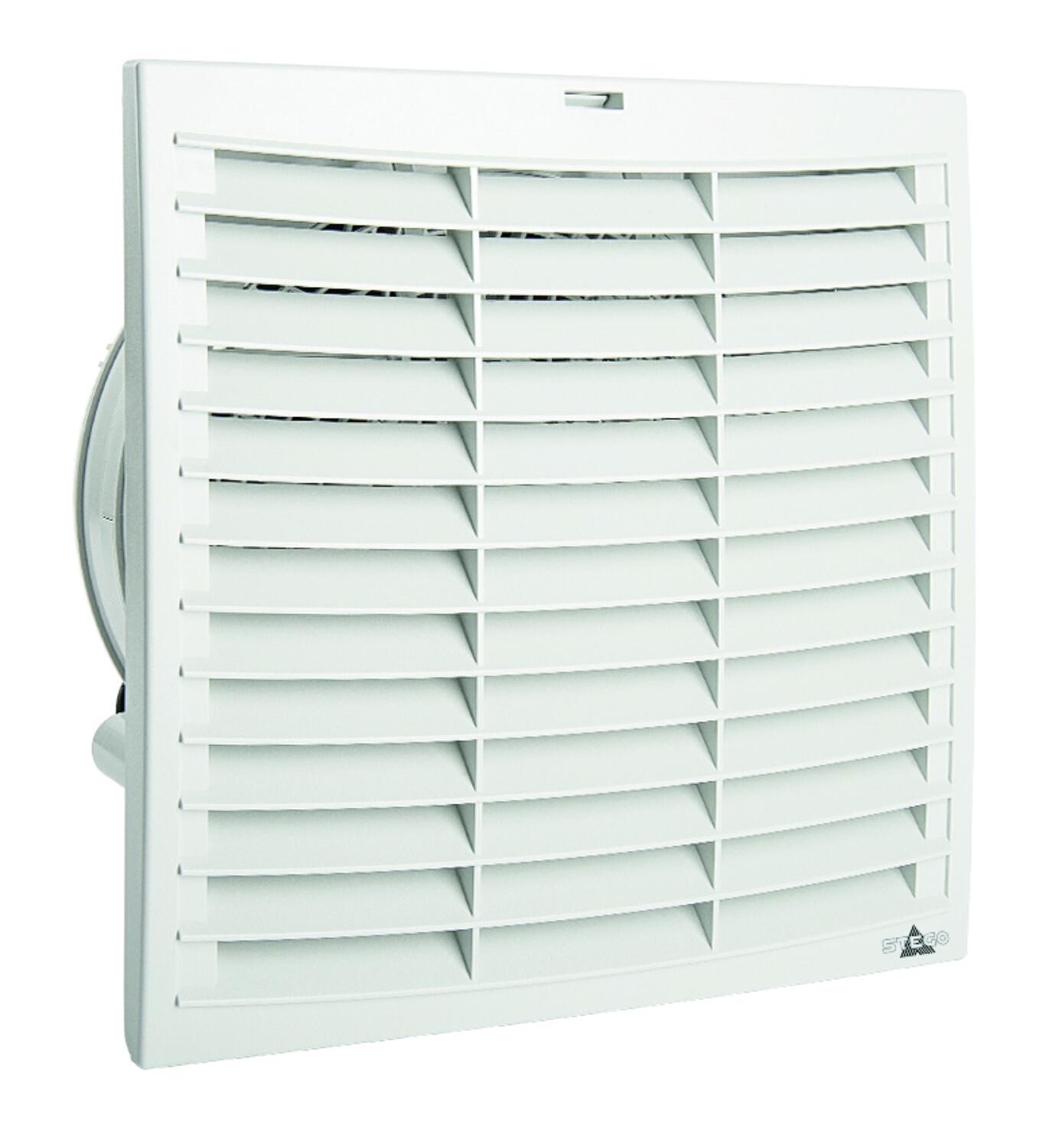

Produktbild filterfläkt FPI018-FPO018 291x291 mm
Produktbild FPI118-FPO118 291x291 mm
| Anslutning | Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm |
|---|---|
| Antal fläktar | 1 |
| Bredd | 120 mm |
| Byggdjup | 72 mm |
| Djup | 94 mm |
| Driftstemperatur | -40°C ... +70°C |
| Effektförbrukning | 12 W |
| Filter | Luftklaffar (kallrasskydd) |
| Flamklass | UL94-V0 |
| Fläkt | Axialfläkt, kullagrad |
| Frekvens | 50/60 Hz |
| Fuktighet drift | < 90% RH |
| Fuktighet lagring | <90% RH |
| Färg | Grå RAL 7035 |
| Förvaringstemperatur | -40°C ... +70°C |
| Godkännanden | CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE |
| Håltagning | 92x92 mm |
|---|---|
| Höjd | 120 mm |
| IP-klass | IP54 |
| Livslängd | 50000 h |
| Ljudnivå | 38 dB |
| Luftkapacitet | 24 m³/h |
| Luftvolym friblåsande | 24 m³/h |
| Luftvolym friblåsande med G3-filter | 15 m³/h |
| Material Fläkt | Stål |
| Material Plastkåpa | Plast |
| Material Rotor | Aluminium |
| Montering | Integrerade fästklämmor, paneltjocklek 1-4 mm. Går även att skruvmonteras vid behov. |
| Spänning max | 230 V ac |
| Spänning min | 230 V ac |
| Vikt | 0,6 kg |
STEGO filterfläktar används för att ge ett optimalt klimat i kapslingar och skåp med elektriska/elektroniska komponenter.
Temperaturen i ett skåp kan kylas genom att man på rätt sätt för in luft utifrån och på så sätt driver ut uppvärmd inre luft.
Rätt luftflöde förhindrar bildningen av lokala heta fickor i kapslingen och anläggningar och skyddar elektroniska komponenter från överhettning.
Filter Fan Plus-serien, som denna nya serie heter, använder en ny luftklaffsteknik (kallrasskydd) för luftutsläpp och når därmed en hög grad av luftflöde. Filterfläkten kan snabbt monteras tack vare en ny typ av spärrmekanism. Denna spärrmekanism ger också en hög stabilitet och täthet.
Beroende på användningsområde finns det två system i Filter Fan Plus serien - FPI- eller FPO-systemet.
FPI-systemet är en standardinstallation med en filterfläkt i den nedre delen av skåpet som säkerställer att frisk luft matas in i kapslingen (luftflödesriktning "In"). Detta system består av en filterfläkt och en utblåsningskåpa.
I FPO-systemet är filterfläkten placerad i den övre delen av skåpet. Luften evakueras ut genom fläkten för att undvika värmebildning (luftflödesriktning "Out"). Luften tas då in genom en intagskåpa med filter i den nedre delen av skåpet.
"Filter Fan Plus"-serien är för inomhusbruk.
Att välja rätt lösning för klimatisering för apparatskåp och maskiner handlar om att skydda din investering och att säkerställa stabil drift över tid. Elektriska och elektroniska komponenter är byggda för att fungera inom vissa temperatur- och fuktighetsintervall. När dessa gränser överskrids påverkas både livslängd, prestanda och säkerhet. I den här guiden går vi igenom varför klimatreglering är så viktigt, vilka problem du undviker – och hur du väljer rätt produkter för din applikation.
Här får du enkla tips och råd för att hitta den modell som passar bäst för just din applikation.
För elektronisk utrustning är det viktigt med rätt klimat för att undvika problem som kan leda till stora kostnader när fel uppstår. Med ett klimat som är korrekt anpassat för elskåpet kan livslängden på applikationen förlängas. Här får du veta hur!
Den nya F-gasförordningen (EU) 2024/573 förändrar förutsättningarna för kyl- och klimatsystem i industriella applikationer. Skärpta krav på fluorerade växthusgaser innebär att många befintliga lösningar successivt fasas ut – samtidigt som fel teknikval riskerar att bli kostsamma längre fram. För dig som ansvarar för maskiner, skåpsbyggnation eller industriella installationer handlar det därför inte längre bara om kylkapacitet. Det handlar om att välja lösningar som uppfyller kommande krav, är långsiktigt hållbara och fungerar över tid.
Temperatur är en kritisk parameter i många industriella processer. Med rätt temperaturreglering kan du öka driftsäkerheten, förlänga livslängden på utrustningen och optimera produktionen. Hos OEM Automatic hittar du ett brett utbud av produkter för både klimatstyrning i elskåp och avancerad temperaturmätning och reglering – alltid med fokus på din applikation och behov.
Att välja rätt temperaturgivare är avgörande för att säkerställa tillförlitlig och noggrann mätning i olika miljöer. Termoelement och resistansgivare är två grundläggande tekniker som kan anpassas efter specifika krav, såsom temperaturspann, signaltyper och installationsförhållanden. Oavsett om du behöver en standardlösning eller en kundanpassad givare hjälper vi dig att hitta rätt alternativ för just din applikation.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Favoriter | Varianter | Anslutning | Antal fläktar | Bredd | Byggdjup | Djup | Driftstemperatur | Effektförbrukning | Filter | Filtergrad | Filtermatta | Fläkt | Frekvens | Fuktighet drift | Fuktighet lagring | Håltagning | Höjd | Livslängd | Ljudnivå | Luftkapacitet | Luftvolym friblåsande | Luftvolym friblåsande med G3-filter | Material Fläkt | Material Rotor | Spänning max | Spänning min | Vikt | Pris/enhet | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

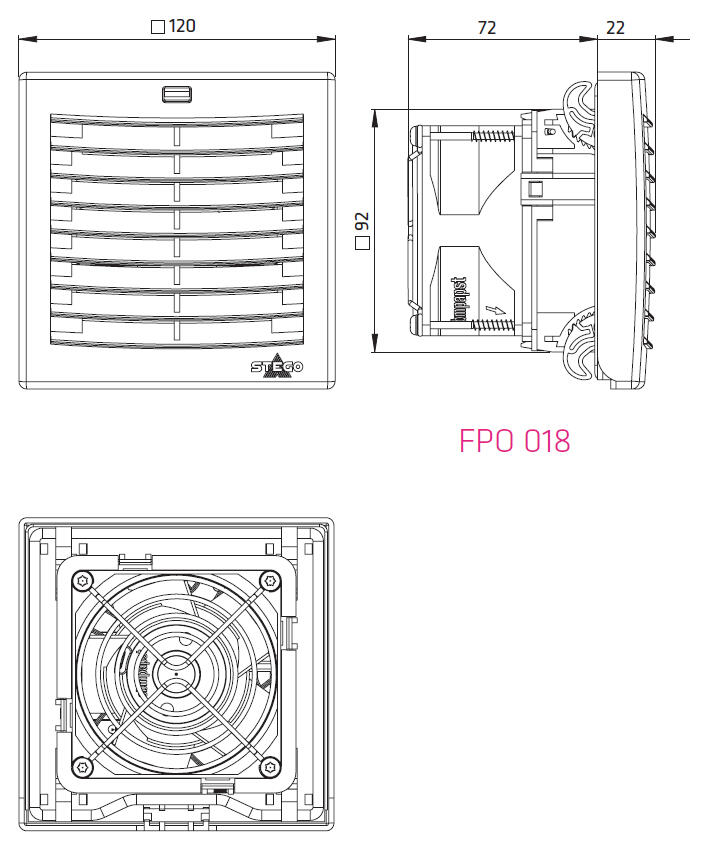

Filterfläkt FPO018 92x92 mm 24 m³ 230 V AC G3 (utblås)
Art:
01880.0-00
Kopierad
(E2501403)
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
120 mm
|
72 mm
|
94 mm
|
-40°C ... +70°C
|
12 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
92x92 mm
|
120 mm
|
50000 h
|
38 dB
|
24 m³/h
|
24 m³/h
|
15 m³/h
|
Stål
|
Aluminium
|
230 V ac
|
230 V ac
|
0,6 kg
|
|
||
|
Filterfläkt FPO018 92x92 mm 32 m³ 115 V AC G3 (utblås)
Art:
01880.9-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
120 mm
|
72 mm
|
94 mm
|
-40°C ... +70°C
|
12 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
92x92 mm
|
120 mm
|
50000 h
|
41 dB
|
32 m³/h
|
32 m³/h
|
19 m³/h
|
Stål
|
Aluminium
|
115 V ac
|
115 V ac
|
0,6 kg
|
|
||
|
Filterfläkt FPO018 92x92 mm 33 m³ 48 V DC G3 (utblås)
Art:
01880.1-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
120 mm
|
66 mm
|
88 mm
|
-20°C ... +70°C
|
3 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
92x92 mm
|
120 mm
|
70000 h
|
49 dB
|
33 m³/h
|
33 m³/h
|
18 m³/h
|
Stål
|
Aluminium
|
48 V dc
|
24 V dc
|
0,3 kg
|
|
||
|
Filterfläkt FPO018 92x92 mm 31 m³ 24 V DC G3 (utblås)
Art:
01880.2-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
120 mm
|
66 mm
|
88 mm
|
-20°C ... +70°C
|
3 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
92x92 mm
|
120 mm
|
70000 h
|
48 dB
|
31 m³/h
|
31 m³/h
|
17 m³/h
|
Stål
|
Aluminium
|
24 V dc
|
24 V dc
|
0,3 kg
|
|
||
Inluftskåpa FPO118 92x92 mm inkl. filtermatta G3 IP54
Art:
11880.0-30
Kopierad
(E2501404)
Kopierad
|
|
|
120 mm
|
22 mm
|
44 mm
|
-40°C ... +70°C
|
|
Syntetisk fiber i proggresivt utförande. Temeraturresistent <100 °C, självsläckande enl. brandklass F1. Fuktresistent <100% RH. Återanvändbar.
|
84 %
|
G3 enligt DIN EN 779, filtreringsgrad A 84 % som standard
|
|
|
< 90% RH
|
<90% RH
|
92x92 mm
|
120 mm
|
|
|
32 m³/h
|
|
|
|
|
|
|
0,2 kg
|
|
||
Filterfläkt FPO018 124x124 mm 117 m³ 115 V AC G3 (utblås)
Art:
01881.9-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
152 mm
|
79 mm
|
104 mm
|
-40°C ... +70°C
|
18 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
124x124 mm
|
152 mm
|
37000 h
|
52 dB
|
117 m³/h
|
117 m³/h
|
58 m³/h
|
Aluminium
|
Stål
|
115 V ac
|
115 V ac
|
0,9 kg
|
|
||
|
Filterfläkt FPO018 124x124 mm 97 m³ 230 V AC G3 (utblås)
Art:
01881.0-00
Kopierad
(E2501408)
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
152 mm
|
79 mm
|
104 mm
|
-40°C ... +70°C
|
19 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
Luftklaffar (kallrasskydd)
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
124x124 mm
|
152 mm
|
37000 h
|
49 dB
|
97 m³/h
|
97 m³/h
|
47 m³/h
|
Aluminium
|
Stål
|
230 V ac
|
230 V ac
|
0,9 kg
|
|
||
|
Filterfläkt FPO018 124x124 mm 125 m³ 48 V DC G3 (utblås)
Art:
01881.1-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
152 mm
|
79 mm
|
104 mm
|
-20°C ... +70°C
|
4,2 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
Luftklaffar (kallrasskydd)
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
124x124 mm
|
152 mm
|
65000 h
|
50 dB
|
125 m³/h
|
125 m³/h
|
63 m³/h
|
Aluminium
|
Stål
|
48 V dc
|
48 V dc
|
0,5 kg
|
|
||
|
Filterfläkt FPO018 124x124 mm 118 m³ 24 V DC G3 (utblås)
Art:
01881.2-00
Kopierad
|
Fjäderklämma för 2.5 mm² ledare med ändhylsa, kabellängd 300 mm
|
1
|
152 mm
|
79 mm
|
104 mm
|
-20°C ... +70°C
|
4,1 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
Luftklaffar (kallrasskydd)
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
124x124 mm
|
152 mm
|
65000 h
|
56 dB
|
118 m³/h
|
118 m³/h
|
63 m³/h
|
Aluminium
|
Stål
|
24 V dc
|
24 V dc
|
0,5 kg
|
|
||
Inluftskåpa FPO118 124x124 mm inkl. filtermatta G3 IP54
Art:
11881.0-30
Kopierad
(E2501409)
Kopierad
|
|
|
152 mm
|
22 mm
|
47 mm
|
-40°C ... +70°C
|
|
Syntetisk fiber i proggresivt utförande. Temeraturresistent <100 °C, självsläckande enl. brandklass F1. Fuktresistent <100% RH. Återanvändbar.
|
84 %
|
G3 enligt DIN EN 779, filtreringsgrad A 84 % som standard
|
|
|
< 90% RH
|
<90% RH
|
124x124 mm
|
152 mm
|
|
|
117 m³/h
|
|
|
|
|
|
|
0,2 kg
|
|
||
Filterfläkt FPO018 176x176 mm 263 m³ 230 V AC G3 (utblås)
Art:
01882.0-00
Kopierad
(E2501413)
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
215 mm
|
117 mm
|
142 mm
|
-25°C ... +50°C
|
45 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
176x176 mm
|
215 mm
|
65000 h
|
56 dB
|
263 m³/h
|
263 m³/h
|
137 m³/h
|
Aluminium
|
Stål
|
230 V ac
|
230 V ac
|
1,6 kg
|
|
||
|
Filterfläkt FPO018 176x176 mm 313 m³ 115 V AC G3 (utblås)
Art:
01882.9-00
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
215 mm
|
117 mm
|
142 mm
|
-25°C ... +50°C
|
38 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 90% RH
|
<90% RH
|
176x176 mm
|
215 mm
|
65000 h
|
60 dB
|
313 m³/h
|
313 m³/h
|
166 m³/h
|
Aluminium
|
Stål
|
115 V ac
|
115 V ac
|
1,6 kg
|
|
||
|
Filterfläkt FPO018 176x176 mm 277 m³ 48 V DC G3 (utblås)
Art:
01882.1-00
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
215 mm
|
117 mm
|
142 mm
|
-25°C ... +70°C
|
12 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
176x176 mm
|
215 mm
|
80000 h
|
63 dB
|
277 m³/h
|
277 m³/h
|
146 m³/h
|
Aluminium
|
Stål
|
48 V dc
|
48 V DC
|
1,5 kg
|
|
||
|
Filterfläkt FPO018 176x176 mm 269 m³ 24 V DC G3 (utblås)
Art:
01882.2-00
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
215 mm
|
117 mm
|
142 mm
|
-25°C ... +70°C
|
12 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
DC
|
< 90% RH
|
<90% RH
|
176x176 mm
|
215 mm
|
80000 h
|
63 dB
|
269 m³/h
|
269 m³/h
|
141 m³/h
|
Aluminium
|
Stål
|
24 V ac
|
24 V ac
|
1,5 kg
|
|
||
Inluftskåpa FPO118 176x176 mm inkl. filtermatta G3 IP54
Art:
11882.0-30
Kopierad
(E2501414)
Kopierad
|
|
|
215 mm
|
25 mm
|
50 mm
|
-40°C ... +70°C
|
|
Syntetisk fiber i proggresivt utförande. Temeraturresistent <100 °C, självsläckande enl. brandklass F1. Fuktresistent <100% RH. Återanvändbar.
|
84 %
|
G3 enligt DIN EN 779, filtreringsgrad A 84 % som standard
|
|
|
< 90% RH
|
<90% RH
|
176x176 mm
|
215 mm
|
|
|
313 m³/h
|
|
|
|
|
|
|
0,4 kg
|
|
||
Filterfläkt FPO018 223x223 mm 536 m³ 230 V AC G3 (utblås)
Art:
01883.0-00
Kopierad
(E2501418)
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
257 mm
|
147 mm
|
173 mm
|
-25°C ... +65°C
|
64 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 75% RH
|
<75% RH
|
223x223 mm
|
257 mm
|
56000 h
|
64 dB
|
536 m³/h
|
536 m³/h
|
281 m³/h
|
Aluminium
|
Stål
|
230 V ac
|
230 V ac
|
2,4 kg
|
|
||
|
Filterfläkt FPO018 223x223 mm 581 m³ 115 V AC G3 (utblås)
Art:
01883.9-00
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
257 mm
|
147 mm
|
173 mm
|
-25°C ... +65°C
|
81 W
|
Luftklaffar (kallrasskydd)
|
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 75% RH
|
<75% RH
|
223x223 mm
|
257 mm
|
56000 h
|
68 dB
|
581 m³/h
|
581 m³/h
|
310 m³/h
|
Aluminium
|
Stål
|
115 V ac
|
115 V ac
|
2,4 kg
|
|
||
Inluftskåpa FPO118 223x223 mm inkl. filtermatta G3 IP54
Art:
11883.0-30
Kopierad
(E2501419)
Kopierad
|
|
|
257 mm
|
25 mm
|
51 mm
|
-25°C ... +65°C
|
|
Syntetisk fiber i proggresivt utförande. Temeraturresistent <100 °C, självsläckande enl. brandklass F1. Fuktresistent <100% RH. Återanvändbar.
|
84 %
|
G3 enligt DIN EN 779, filtreringsgrad A 84 % som standard
|
|
|
< 75% RH
|
<75% RH
|
223x223 mm
|
257 mm
|
|
|
581 m³/h
|
|
|
|
|
|
|
0,5 kg
|
|
||
Filterfläkt FPO018 291x291 mm 727 m³ 230 V AC G3 (utblås)
Art:
01884.0-00
Kopierad
(E2501423)
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
322 mm
|
160 mm
|
189 mm
|
-25°C ... +55°C
|
95 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 75% RH
|
<75% RH
|
291x291 mm
|
322 mm
|
76000 h
|
63 dB
|
727 m³/h
|
727 m³/h
|
413 m³/h
|
Aluminium
|
Stål
|
230 V ac
|
230 V ac
|
3,2 kg
|
|
||
|
Filterfläkt FPO018 291x291 mm 703 m³ 115 V AC G3 (utblås)
Art:
01884.9-00
Kopierad
|
3-polig plint för 2.5 mm² ledare. Max. åtdragningsmoment 0,8 Nm.
|
1
|
322 mm
|
160 mm
|
189 mm
|
-25°C ... +35°C
|
90 W
|
Luftklaffar (kallrasskydd)
|
84 %
|
|
Axialfläkt, kullagrad
|
50/60 Hz
|
< 75% RH
|
<75% RH
|
291x291 mm
|
322 mm
|
76000 h
|
62 dB
|
703 m³/h
|
703 m³/h
|
391 m³/h
|
Aluminium
|
Stål
|
115 V ac
|
115 V ac
|
3,2 kg
|
|
||
Inluftskåpa FPO118 291x291 mm inkl. filtermatta G3 IP54
Art:
11884.0-30
Kopierad
(E2501424)
Kopierad
|
|
|
322 mm
|
25 mm
|
54 mm
|
-25°C ... +65°C
|
|
Syntetisk fiber i proggresivt utförande. Temeraturresistent <100 °C, självsläckande enl. brandklass F1. Fuktresistent <100% RH. Återanvändbar.
|
84 %
|
G3 enligt DIN EN 779, filtreringsgrad A 84 % som standard
|
|
|
< 75% RH
|
<75% RH
|
291x291 mm
|
322 mm
|
|
|
727 m³/h
|
|
|
|
|
|
|
0,8 kg
|
|
Välj en variant i listan
