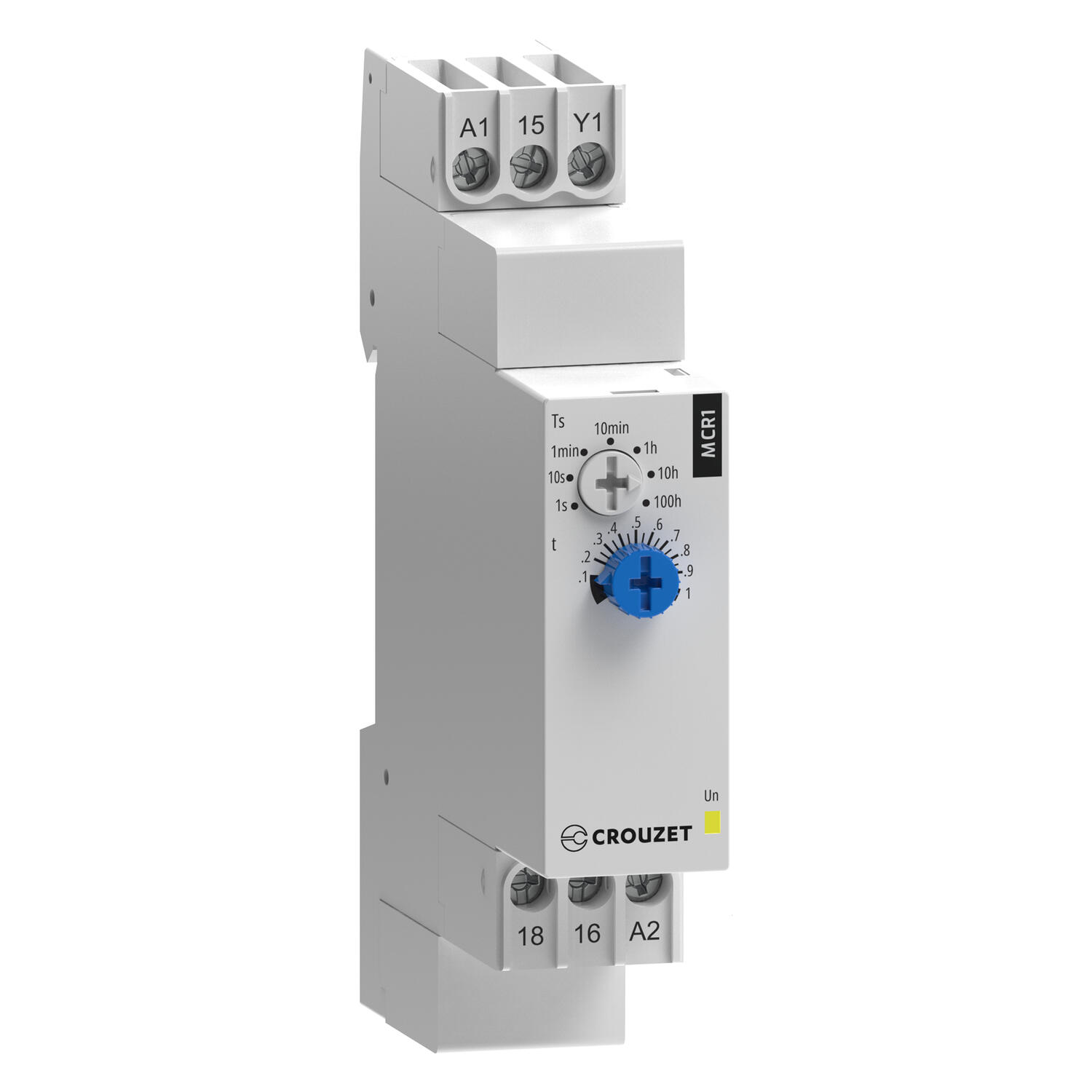

Tidrelä för DIN-skena, 1-poligt (17,5 mm)

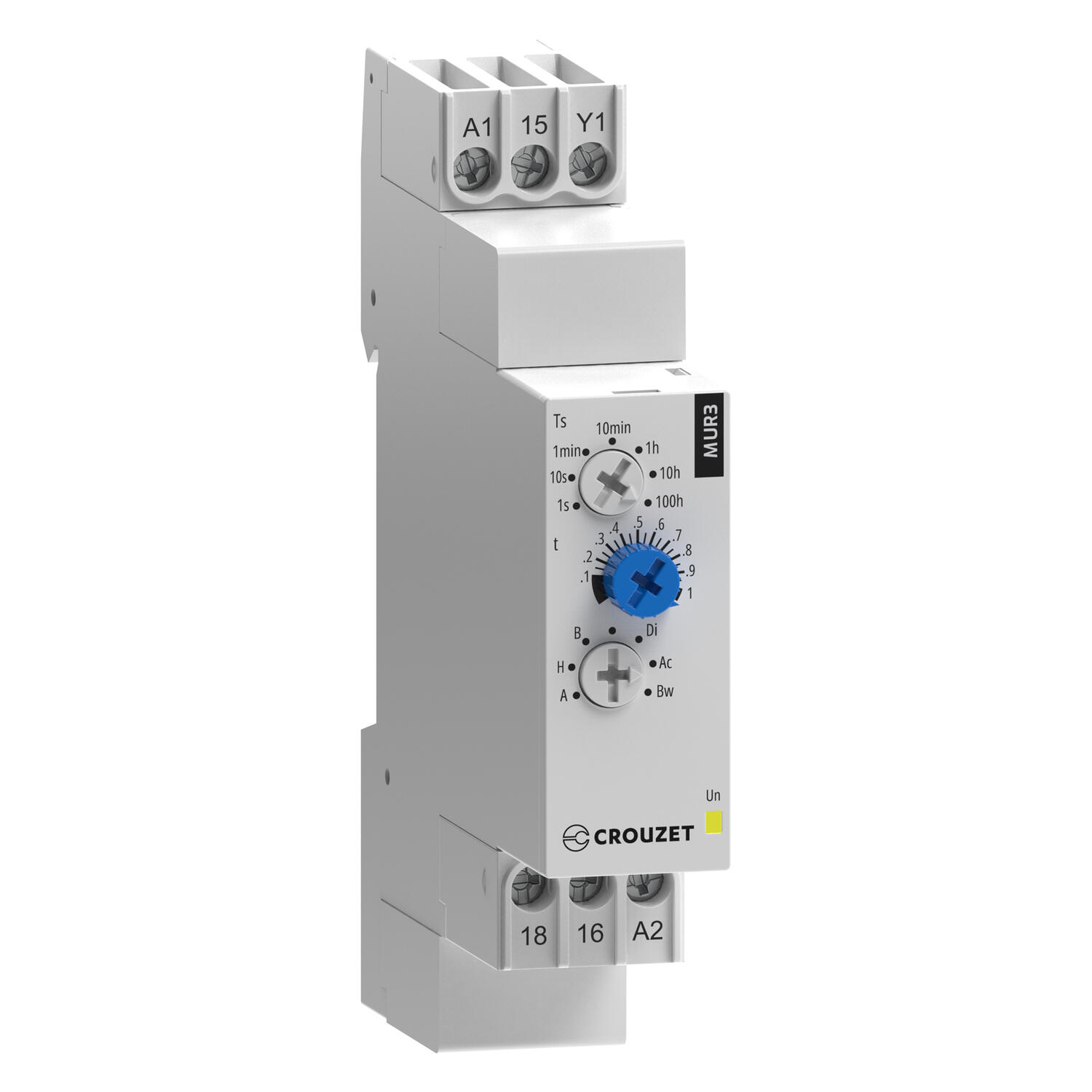

Liten kompakt tidreläserie från Crouzet för normkapsling med 19 olika funktionsvarianter. MUR-modellerna är multireläer med funktionerna A, B, C, D, Di, H, At, Ht, Ac, och Bw. I funktion D/Di och Ac är till- respektive fråntiden lika lång (en ratt).

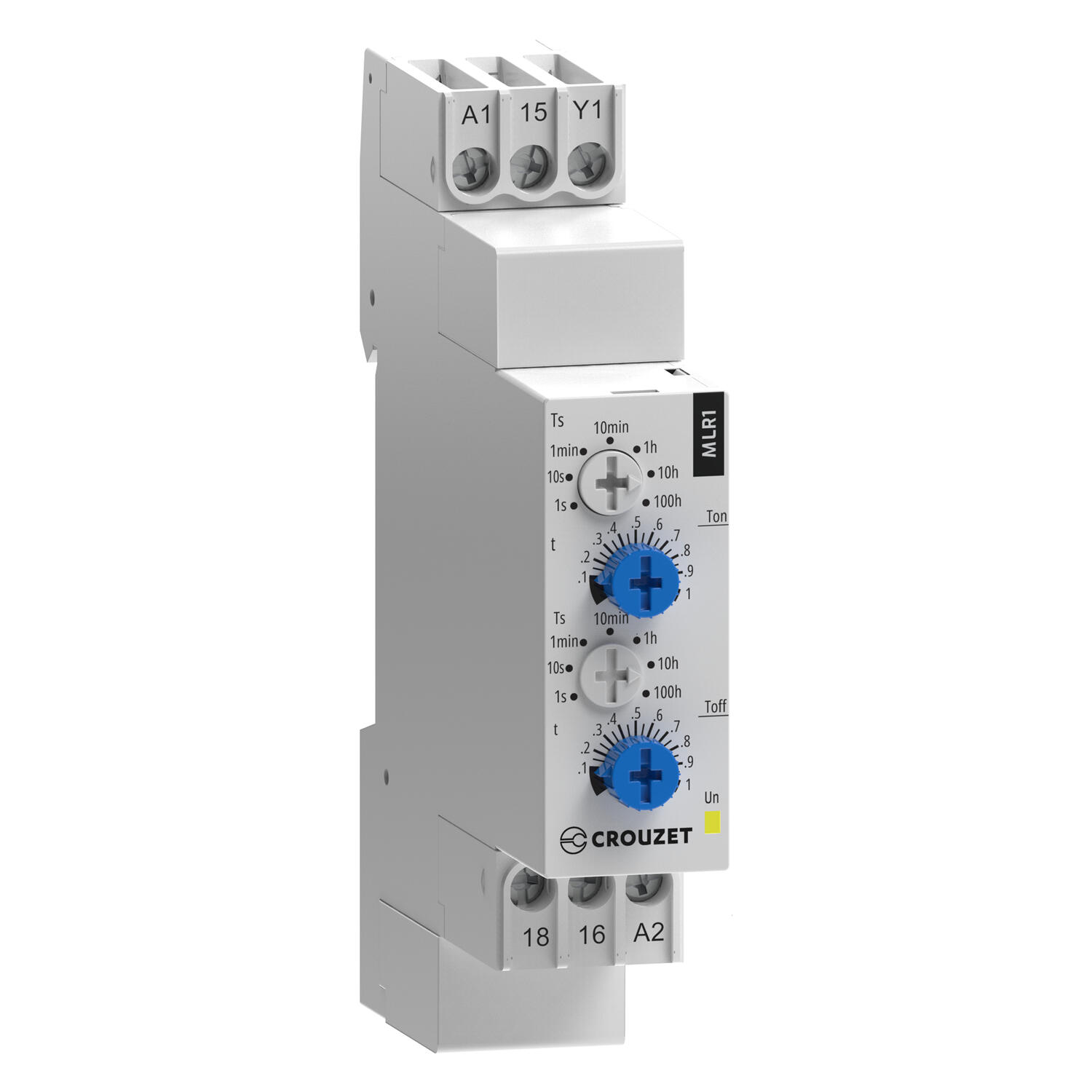

Funktion L/Li har separat valbara tider för paus/gångtid. Alla inställningar sitter i front d.v.s. är åtkomliga för eventuell ändring även efter montage. En extern last kan kopplas parallellt med styringången (Y1). Monteras på DIN-skena. Grön lysdiod indikerar ansluten manöverspänning (blinkar under tidräkning). Fast sken indikerar att reläet är draget. Inga byglingar för annan spänning.
|
- Singel-/multifunktion
- 7 tidsområden: 0,1 s-100 h
- Multispänning

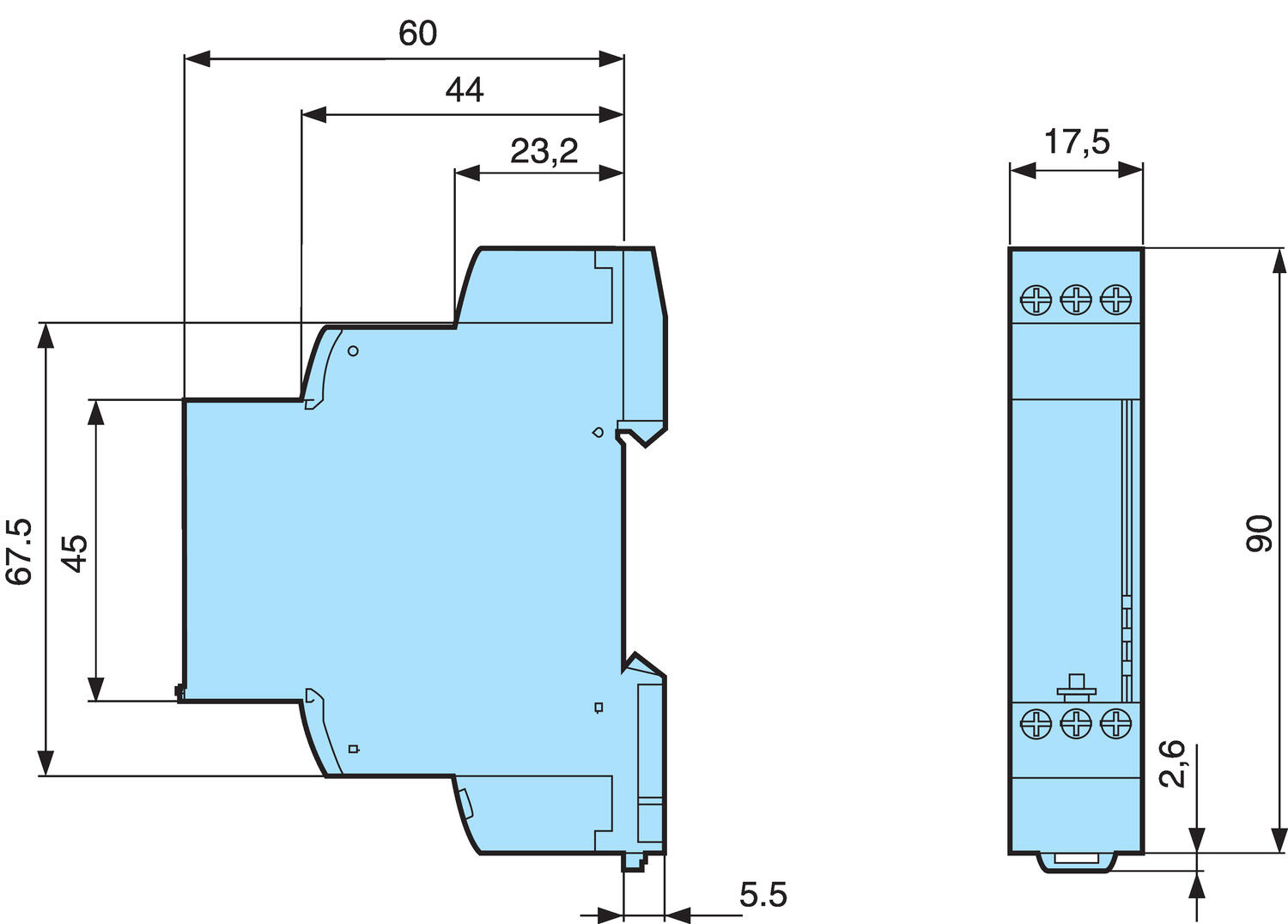

- Passar i normkapsling, 17,5 mm bred
Vald variant
Teknisk data
Funktion |
|
|---|---|

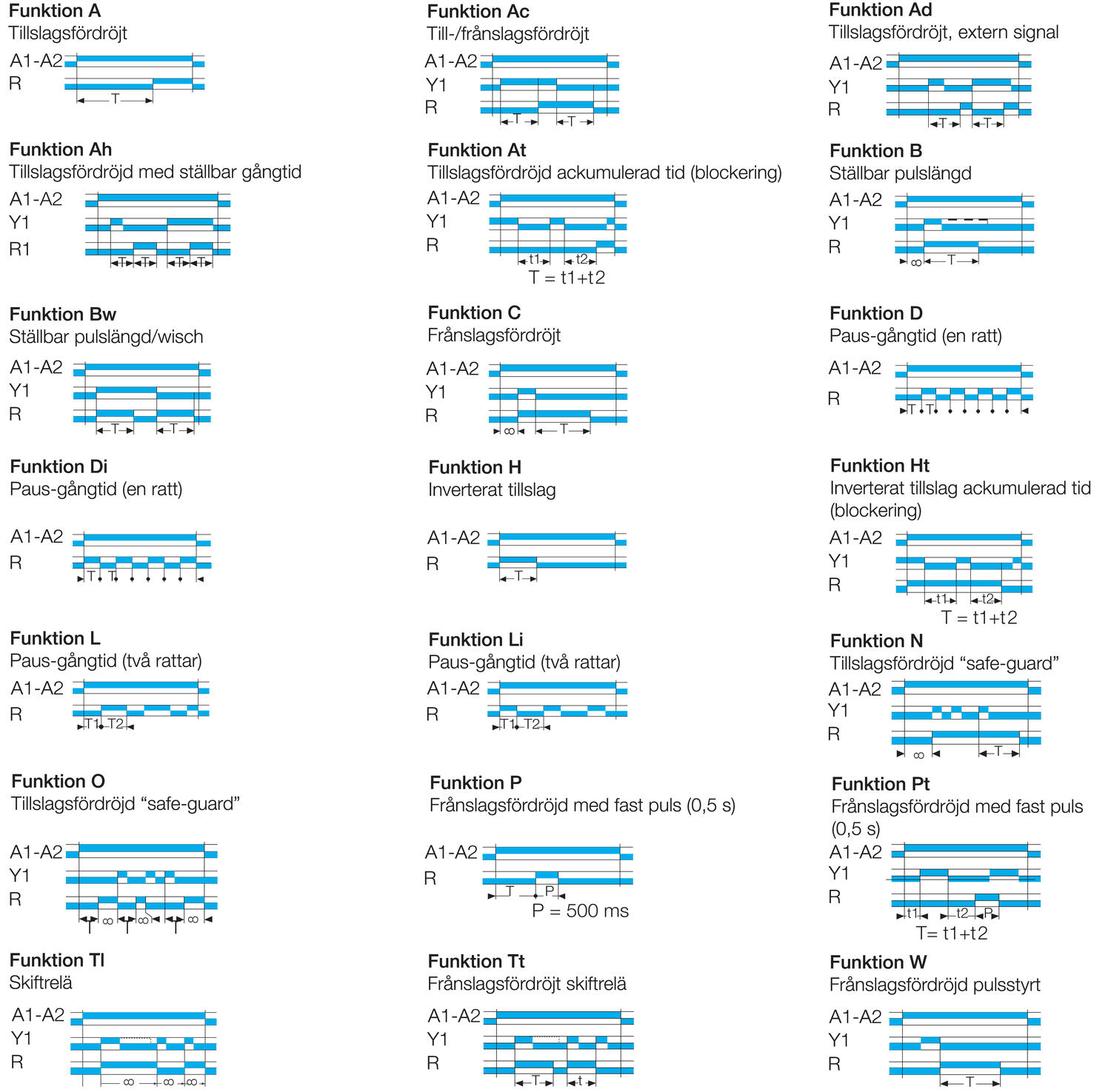

| Funktion | A - Tillslagsfördröjt, Ac - Till-/frånslagsfördröjt, At - Tillslagsfördröjt ackumulerad tid (blockering), B - Ställbar pulslängd, Bw - Ställbar pulslängd/wisch, C - Frånslagsfördröjt, D - Paus-gångtid (en ratt), Di - Gång-paustid (en ratt), H - Inverterat tillslag, Ht - Inverterat tillslag ackumulerad tid (blockering) |
| Tidsområde | 0,1-1s, 1-10s, 6-60s, 1-10min, 6-60min, 1-10h, 10-100h |
| Responstid tillslag | 30 ms |
| Responstid frånslag | 120 ms |
| Repeternoggrannhet | 0,5 % |
| Multifunktion | Ja |
| Utgång | Relä 1-poligt växlande |
Elektriska data |
|
| Effektförbrukning | 0,6 W |
| Brytförmåga | 2000 VA / 80W |
| Brytström max | 8 A |
| Kabelarea med hylsa | 2 x 1,5 mm² |
*Invisible Heading* |
|
|---|---|
| Kabelarea utan hylsa | 2 x 2,5 mm² |
| Matningsspänning | 12-240V AC/DC |
Övrig teknisk data |
|
| Montering | DIN-skena |
| IP-klass anslutning | IP20 |
| IP-klass front | IP50 |
| Temperaturområde från | -20 °C |
| Temperaturområde till | 60 °C |
| Temperaturområde lager från | -30 °C |
| Temperaturområde lager till | 60 °C |
| Godkännanden | CE, Lloyd´s, RoHS, UL |
Nedladdningsbara filer
Produktbeskrivning
Liten kompakt tidreläserie från Crouzet för normkapsling med 19 olika funktionsvarianter. MUR-modellerna är multireläer med funktionerna A, B, C, D, Di, H, At, Ht, Ac, och Bw. I funktion D/Di och Ac är till- respektive fråntiden lika lång (en ratt).
Funktion L/Li har separat valbara tider för paus/gångtid. Alla inställningar sitter i front d.v.s. är åtkomliga för eventuell ändring även efter montage. En extern last kan kopplas parallellt med styringången (Y1). Monteras på DIN-skena. Grön lysdiod indikerar ansluten manöverspänning (blinkar under tidräkning). Fast sken indikerar att reläet är draget. Inga byglingar för annan spänning.
|
