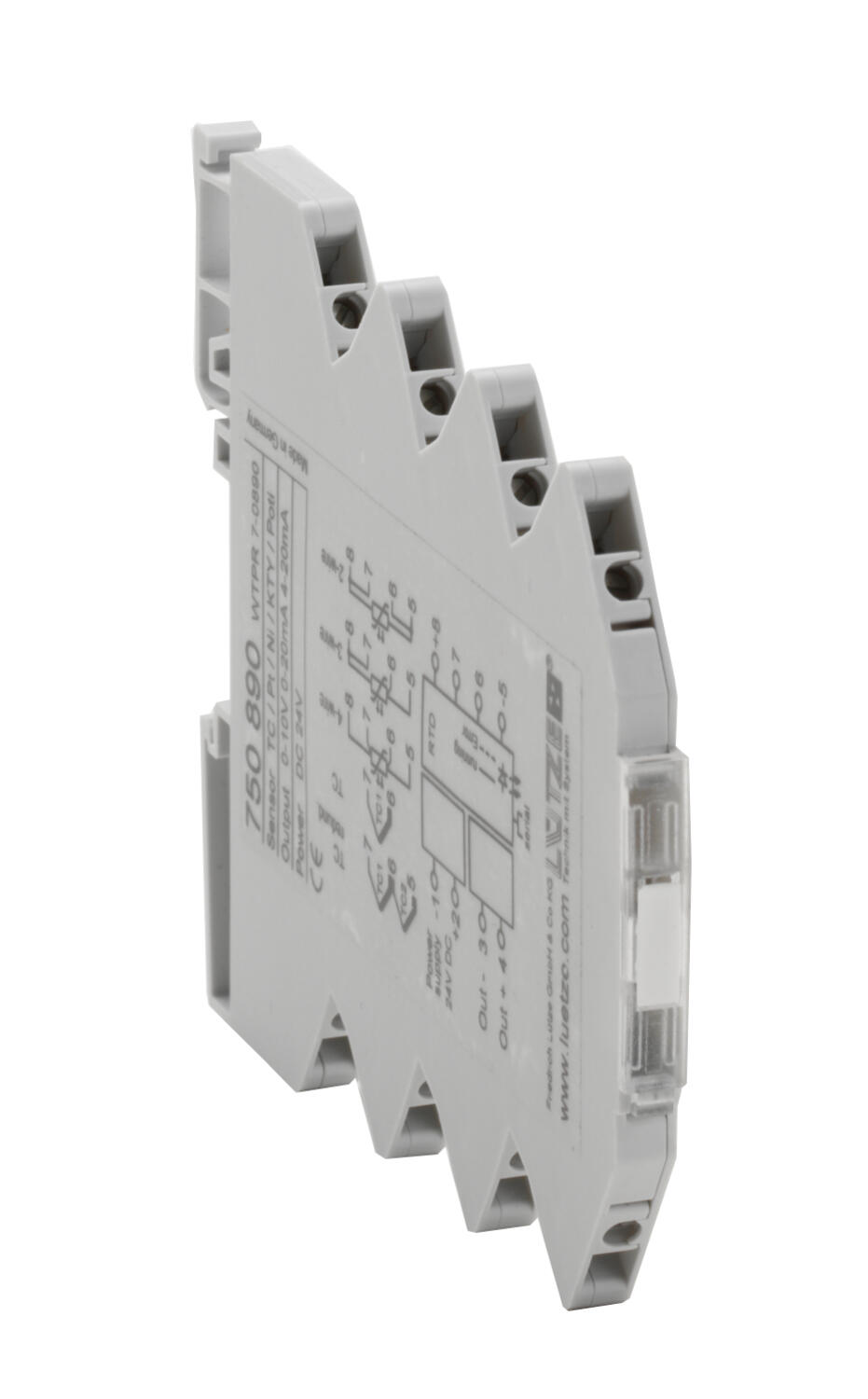

Programmerbar mätvärdesomvandlare för temperatur, resistans
PT100, PT1000, termoelement, potentiometer
Lützes mätvärdesomvandlare för temperatursignaler hanterar ett flertal temperaturgivare samt potentiometer (max 0-100 kΩ).

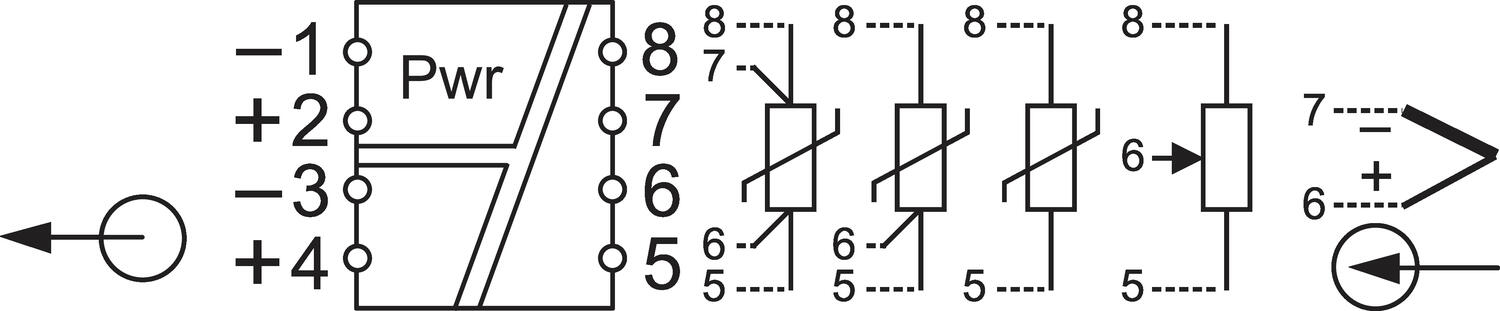

PT100/PT1000-givare kan anslutas för 2-, 3- eller 4-trådsanslutning.
Temperaturområdet kan anges både mycket smalt t.ex. 0 till +50 °C och brett t.ex. 0 till +1200 °C, beroende på givartyp.
Programmering sker med DIP-switchar på sidan av omvandlaren.

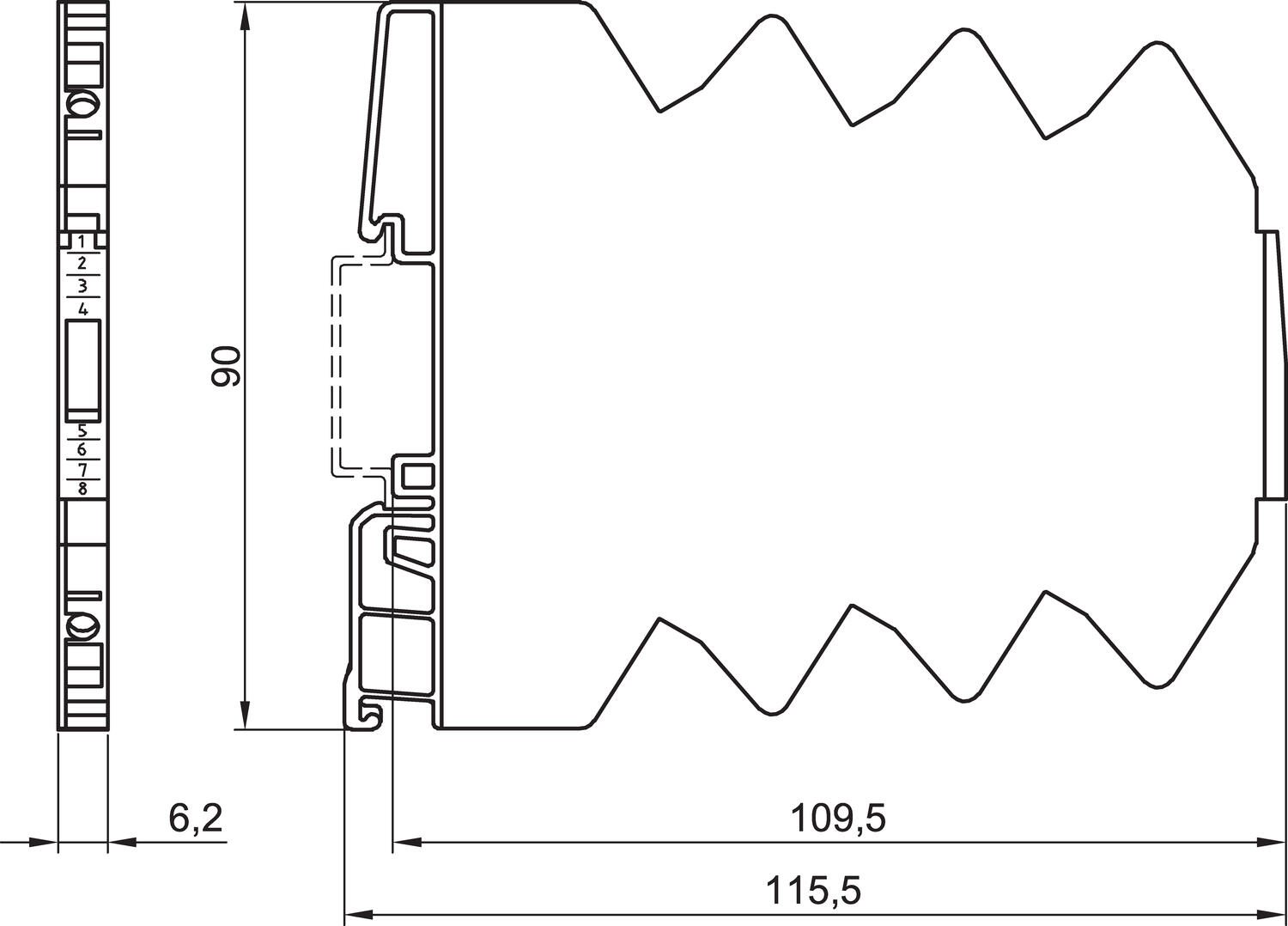

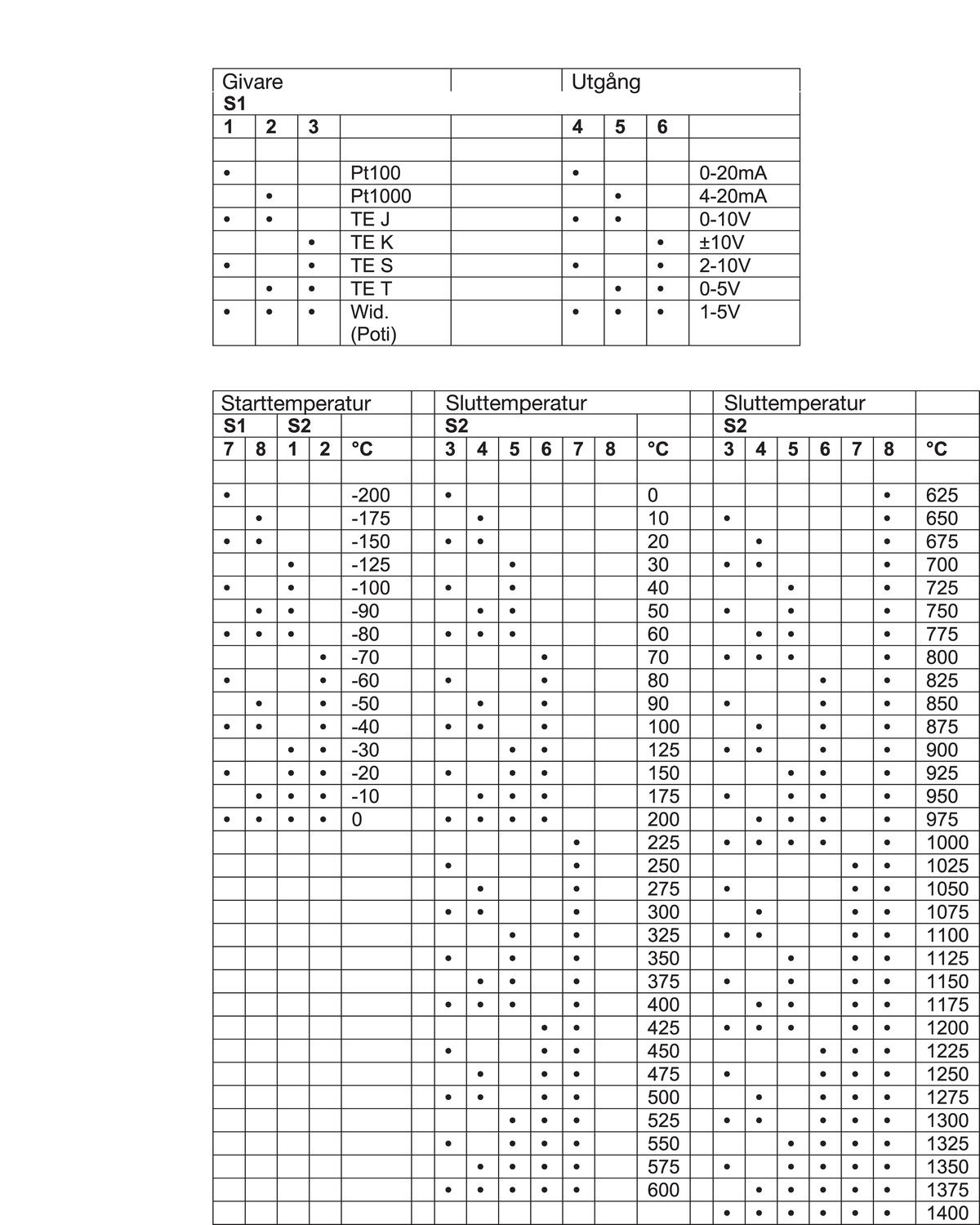

Vid programmering via DIP-switchar finns en mängd olika val, se tabell här till höger under Mått och inkopplingar.
Insignalerna som kan väljas är PT100, PT1000, termoelement typ J, K, S och T samt potentiometer (max 100kohm).
OBS! Denna omvandlare kan även programmeras för andra termoelement med programvara - för detta behövs en programmeringsadapter, artikelnummer 750894.
Ett alternativ till detta är att välja en temperaturregulator, t. ex artikelnummer MVR-10L-ZRL-051U0 som kan programmeras för 9 olika termoelement, PT100 samt 4-20mA/0-10V. Denna regulator kan då även användas som mätvärdesomvandlare med utsignal 4-20mA, 0-10V mm.
Vi har även passande potentiometrar med håltagning 22,5 mm, t. ex 0-10kohm (art nr LPCPA010) som kan användas till denna omvandlare.
- Universell omvandlare för temperatur, resistans
- Universal utgång mA/V , +/-10V
- 3-vägs galvanisk isolation 2,5 kV
- Parametersättning med DIP-switchar eller via FDT/DTM mjukvara
- 6,2 mm bred, 24 V DC manöverspänning
Vald variant
Programmerbar temperaturomvandlare 3-vägs 24 V DC
Art.nr.
Teknisk data
Ingångsdata |
|
|---|---|
| Valbara temperaturgivare | PT100, PT1000, Potentiometer, termoelement typ J,K,S,T |
Utgångsdata |
|
| Lastimpedans Ström | Max. 700 Ω |
| Lastimpedans Spänning | Min. 2 KΩ |
| Valbara utsignaler via DIP-switch | 0-20/4-20 mA /0-10/-10-+10/2-10/0-5/1-5 V |
| Noggrannhet | Ström 0,2 % (fullskala), Spänning 0,4 % (fullskala) |
Display & Funktion |
|
| Statusindikering | Grön LED. Röd LED=givarbrott, kortslutning |
Mekaniska data |
|
| Anslutning | Skruv |
| Montering | DIN-Skena |
| IP-klass | IP20 |
| Anslutningsarea min | 0,14 mm² |
| Anslutningsarea max | 1,5 mm² |
Allmänna data |
|
|---|---|
| Manöverspänning DC max | 30 V |
| Manöverspänning DC min | 16,8 V |
| Strömförbrukning | 18 mA |
| Galvanisk isolation | 2,5kV |
| Temperaturområde från | -40 °C |
| Temperaturområde till | 70 °C |
| Temperaturområde lager från | -40 °C |
| Temperaturområde lager till | 85 °C |
| Parametersättning | DIP-switch (750894) |
Produktbeskrivning
Lützes mätvärdesomvandlare för temperatursignaler hanterar ett flertal temperaturgivare samt potentiometer (max 0-100 kΩ).
PT100/PT1000-givare kan anslutas för 2-, 3- eller 4-trådsanslutning.
Temperaturområdet kan anges både mycket smalt t.ex. 0 till +50 °C och brett t.ex. 0 till +1200 °C, beroende på givartyp.
Programmering sker med DIP-switchar på sidan av omvandlaren.
Vid programmering via DIP-switchar finns en mängd olika val, se tabell här till höger under Mått och inkopplingar.
Insignalerna som kan väljas är PT100, PT1000, termoelement typ J, K, S och T samt potentiometer (max 100kohm).
OBS! Denna omvandlare kan även programmeras för andra termoelement med programvara - för detta behövs en programmeringsadapter, artikelnummer 750894.
Ett alternativ till detta är att välja en temperaturregulator, t. ex artikelnummer MVR-10L-ZRL-051U0 som kan programmeras för 9 olika termoelement, PT100 samt 4-20mA/0-10V. Denna regulator kan då även användas som mätvärdesomvandlare med utsignal 4-20mA, 0-10V mm.
Vi har även passande potentiometrar med håltagning 22,5 mm, t. ex 0-10kohm (art nr LPCPA010) som kan användas till denna omvandlare.
