Mätvärdesomvandlare

Mätvärdesomvandlare används i många industriella tillämpningar för att omvandla analoga mätsignaler, mäta temperaturer samt vid förstärkning eller galvanisk separering av signaler. Vi har mätvärdesomvandlare från flera leverantörer som Lutze, Lumel, Comadan, PMA och CAL Controls och produkter som kompletterar varandra.
Mätvärdesomvandlare

Passiva Isolationsförstärkare

Passiva isolationsförstärkare för galvanisk isolering av mA-signaler. Insignalen driver utsignalen (loopmatning), ingen extern matningsspänning krävs. Isolationsförstärkarna är endast 6,2 mm breda och lämpar sig därför mycket bra där många kanaler skall isoleras. Skydd mot öppen sekundärkrets.
Temperatur- och processregulator MaxVu Rail - Standard RH view

Universalomvandlare

Våra universalomvandlare kan ställas om för olika in-och utsignaler - både vanliga processignaler och vissa mer udda insignaler. Inställning görs med DIP-switchar, med knappar eller med dator, beroende på modell.
PC Programmerbar omvandlare

Mätvärdesomvandlare för standard-signaler (4-20mA, 0-10V mm)

Mätvärdesomvandlare för analoga signaler finns i enfunktion, flerfunktion, ”splitter” och PC-programmerbara. De smala omvandlarna 86,2 mm) försörjs med 24 VDC, de större kan försörjas med upp till 230 VAC
750540 Produktbild

Mätvärdesomvandlare för ström-mätning, 1 A till 200 A

Vi erbjuder mätvärdesomvandlare för strömmätning upp till 10 A i 6,2 mm breda kapslingar. Ett bra alternativ för att mäta höga strömmar är Comadans strömtransformatorer med loopmatad utsignal 4-20mA samt omvandlare med inbyggd strömtrafo upp till 60 A.
Foto

Mätvärdesomvandlare för spännings-mätning

Vi erbjuder mätvärdesomvandlare för spänningsmätning 0-300 V AC/DC i 6 mm bredd och 0-600 V AC i 15,2 mm bredd.

Mätvärdesomvandlare för Temperatur

Våra mätvärdesomvandlare hanterar de flesta förekommande temperaturgivare, exempelvis PT100, PT1000 och termoelement typ J, K, N, S mm.

Mätvärdesomvandlare för Frekvens

Mätvärdesomvandlarna för frekvens hanterar de vanligaste standardsignalerna på ingångssidan. Utsignalen ger en frekvens som är valbar mellan fyra olika områden, utspänningen är 10 V DC. Med hjälp av en DIP-omkopplare väljer man önskad in och utsignal. Ingen ytterliggare inställning krävs. Mätvärdesomvandlaren kalibrerar sig själv vilket gör installationen snabb och enkel.
PC Programmerbar omvandlare

Mätvärdesomvandlare för Potentiometer

Mätvärdesomvandlare som passar alla 3-tråds potentiometrar med ett resistansvärde från 500 Ω till 50 kΩ. Utsignalen är valbar mellan de vanligaste standardsignalerna med hjälp av en DIP-switch på sidan av omvandlaren, ingen ytterligare injustering behöver utföras.

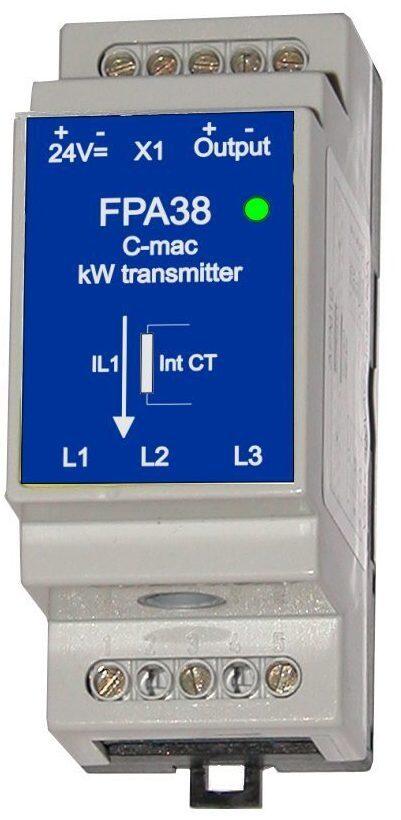

FPA38-foto

Mätvärdesomvandlare för kW-mätning

Våra omvandlare för kW-mätning mäter förbrukningen på 3-fas symmetrisk last, vanligast motorer. Önskat mätområde väljs med DIP-switchar från 0-3, 46 kW upp till 0-41,6 kW vid 3x 400 V AC matning proportionellt till 0-20/4-20 mA på utgången. Manöverspänning för omvandlaren är 24 V DC, och 3-spänningsfaser ansluts på angivna skruvanslutningar.
Info_icon

Mer information Mätvärdesomvandlare

Här finner du mer information om mätvärdesomvandlare, vad en mätvärdesomvandlare gör, vilka de vanligaste standardsignalerna är och vad galvanisk isolation är och mycket mer.

Mer info om Mätvärdesomvandlare

Mätvärdesomvandlare i olika utföranden


Omvandlarna finns i olika utföranden, från enkla singel-omvandlare som väljs för en specifik signal, till mer avancerade som kan konfigureras med DIP-switchar eller har display och kan skalas/konfigureras på plats av användaren. Ett flertal av omvandlarna hanterar de vanliga processignalerna, dvs 4-20mA, 0-20mA, 0-10V, 0-5V osv. För mer udda signaler kan t. ex universalomvandlarna ha rätt kombination, i annat fall kan vi i de flesta fall ta fram versioner från tillverkarna.

Kort beskrivning av våra olika mätvärdesomvandlare:



PASSIVA ISOLATIONSFÖRSTÄRKARE

Dessa skiljer sig från övriga omvandlare genom att inte ha en separat manöverspänning; elektroniken försörjs av 4-20mA-signalen. Dessa är de mest kostnadseffektiva omvandlarna för just 4-20mA och har bara som funktion att skilja insignal från utsignal galvaniskt.

UNIVERSALOMVANDLARE

Här är de mer avancerade omvandlarna som på olika sätt kan programmeras för både standardsignaler samt mer udda signaler, där de ofta löser olika problem. Här finns även omvandlare för temperatur, inklusive regulator/gränsvärdesrelä.

MÄTVÄRDESOMVANDLARE FÖR STANDARD-SIGNALER (4-20MA, 0-10V MM)

Dessa är de vanligaste varianterna som främst hanterar de vanliga signalerna 4-20mA, 0-10V mm. Vissa har bara en funktion, andra kan ställas in för flera in-eller utsignaltyper.

MÄTVÄRDESOMVANDLARE FÖR STRÖM-MÄTNING, 1 A TILL 200 A

Strömomvandlarna består av dels ett par "vanliga" omvandlare som hanterar strömmar upp till 10 A direkt in i omvandlaren.
För högre strömmar används strömtransformatorer; de vi visar här har utsignal 4-20mA och 0-10V.

MÄTVÄRDESOMVANDLARE FÖR SPÄNNINGS-MÄTNING

Spänningsomvandlare för låga shuntspänningar t. ex 0-60mV och för mätning av högre spänningar (nätspänning mm).

MÄTVÄRDESOMVANDLARE FÖR TEMPERATUR

Här finns både enklare och mer avancerade omvandlare som kan programmeras samt varianter med gränsvärdesrelä, reglering mm.

ANDRA OMVANDLARE

Omvandlare för frekvens, potentiometer, effekt-mätning mm.

Lär dig mer i Inspo

OEM Automatic SE
Produktnytt

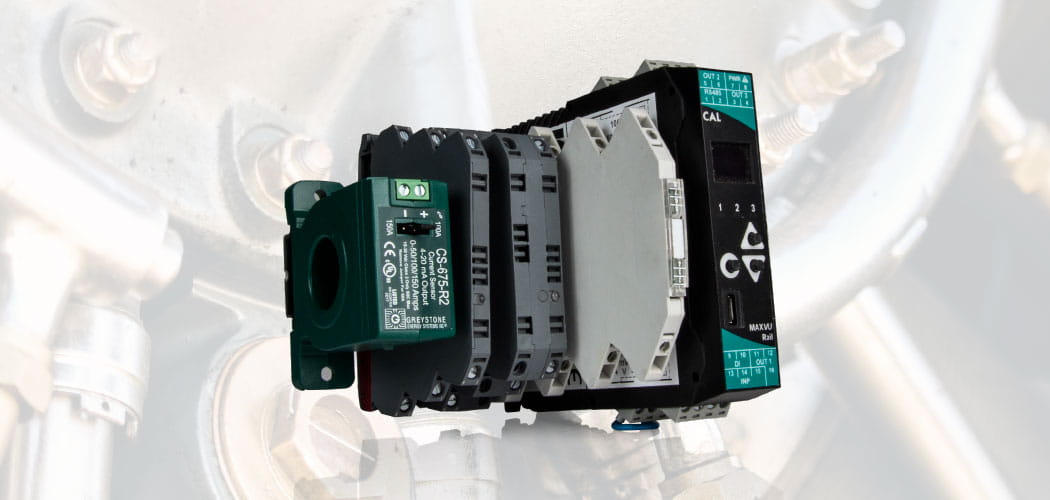

Mätvärdesomvandlare för varierande behov

Hos oss på OEM Automatic hittar du mätvärdesomvandlare från flera tillverkare.

OEM Automatic gransvardrelaer tva
Produktnytt

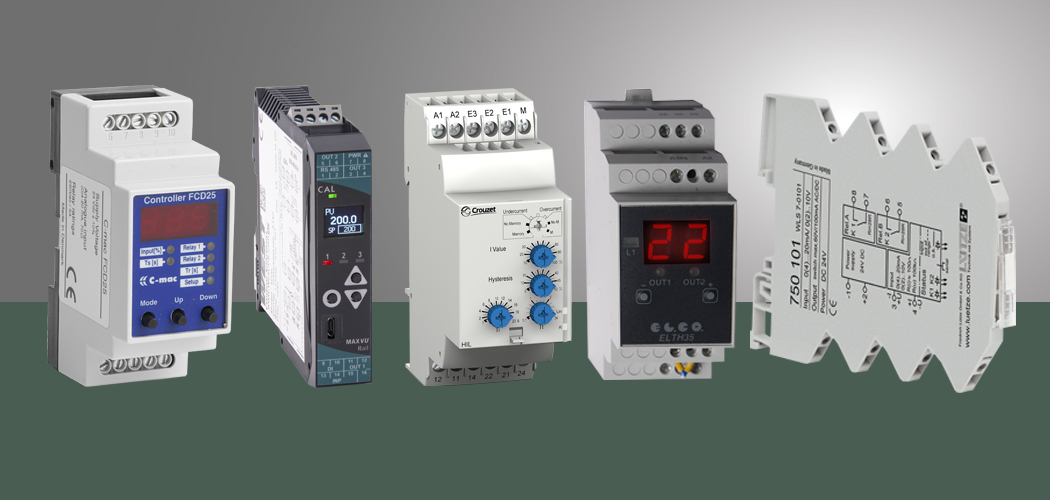

Gränsvärdesreläer for analoga signaler

Gränsvärdesreläer är en typ av reläer som oftast avser en produkt som ska övervaka ett mätvärde och ge signal vid ett inställt värde, till exempel ett över- eller underlarm, en klarsignal eller annan funktion.

OEM Automatic lutze temperaturomvandlare
Produktnytt

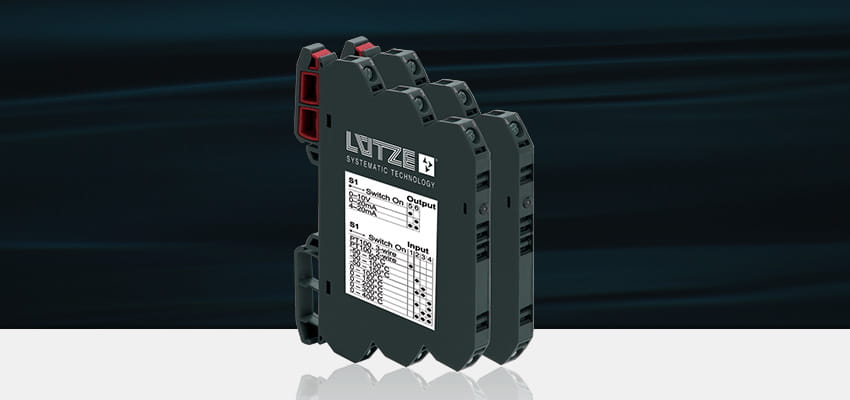

Omvandla temperatur med bättre prestanda

Missa inte temperaturomvandlare från Lütze i ny och smart kapsling och med ännu bättre prestanda än tidigare versioner.

Temperaturregulator MAXVU
Produktnytt

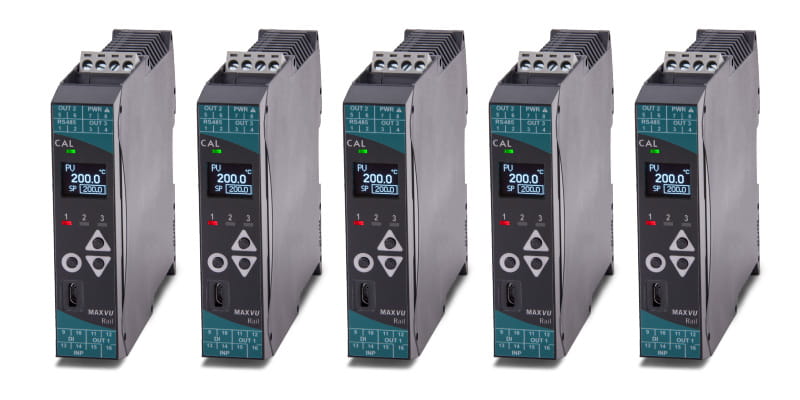

MAXVU Rail - temperaturregulator på DIN-skena
