LOVATO

Reservkraftsomkopplare

25-160A

  • DIN-montage eller panelmontage
  • 3- eller 4-polig version
  • Brett utbud av tillbehör
  • Hög brytförmåga

Vald variant

Fler varianter oem automatic
Lovato Electric logo

Spara som PDF

Teknisk data

Tillbehör och relaterade produkter

Teknisk data

5148_Short circuit ratings with fuse (type/A) RK5/35
Anslutningsarea 0,75-16 mm²
Antal poler 3
Bredd 72 mm
Brytförmåga AC21A 400 V 25 A
Brytförmåga AC22A 400 V 25 A
Brytförmåga AC23A 400 V 25 A
Brytförmåga AC23A 690 V 22 kW
Brytförmåga AC23A/690 V 25 A
Djup 89 mm
Färg Svart/grå
Godkännanden CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
Hästkraft (HP) 240 V 7,5 HK
Hästkraft (HP) 480 V 15 HK
Hästkraft (HP) 600 V 20 HK
Höjd 78 mm
IEC-märkt driftsström AC21 A 500 V 25 A
IEC-märkt driftsström AC21 A 690 V 25 A
IEC-märkt driftsström AC22 A 500 V 25 A
IEC-märkt driftsström AC22 A 690 V 25 A
IEC-märkt driftsström AC23 A 500 V 25 A
Isolationsmärkspänning (Ui) 1000 V
Kortslutningsgrad 5 kA
Max driftspänning 600 V
Montage DIN-skena 35 mm, Skruvfäste
Motor FLA ström trefas 240 V 22 A
Motor FLA- ström trefas 480 V 21 A
Motor FLA ström trefas 600 V 22 A
Nominell brytkapacitet AC23 A 400 V 320 A
Nominell kortidsström (1s) lcw rms 0,8 kA
Nominell kortslutningsfunktion 50 kA
Nominell växlingskapacitet AC23 A / 400 V 400 A
Stötspänning Uimp (miljöklass 3) 8 kV
Temperaturområde drift från -25 °C
Temperaturområde drift till 55 °C
Temperaturområde lager från -40 °C
Temperaturområde lager till 70 °C
Termisk ström Ith 25 A
Vikt 0,36 kg
Åtdragningsmoment max 2
Åtdragningsmoment min 1,8
Övergripande strömvärden 25 A

Nedladdningsbara filer

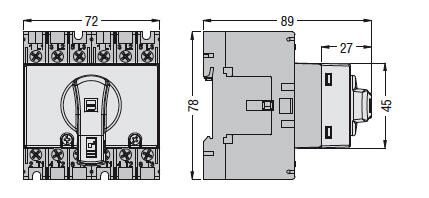

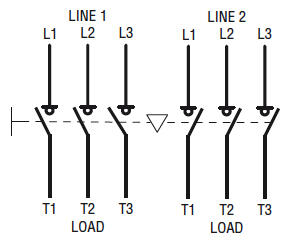

Mått och inkopplingar

Tillbehör

Relaterade produkter

Lär dig mer i Inspo

Elmia Automation 2026
Företagsnytt

Elmia Automation 2026 – tekniska lösningar för en smartare industri

AI, robotik, smarta sensorer och uppkopplade lösningar stod högt på agendan under årets Elmia Automation i Jönköping. Under fyra intensiva mässdagar fylldes vår monter av nyfikna besökare, tekniska diskussioner och många spännande samtal om framtidens industri. För oss blev mässan en värdefull mötesplats där vi fick möjlighet att träffa både befintliga och nya kunder från flera olika delar av industrin – allt från maskinbyggare och automationsingenjörer till underhållstekniker, produktutvecklare och studenter.

Så väljer du rätt överspänningsskydd – steg för steg
Kunskap

Så väljer du rätt överspänningsskydd – steg för steg

Alla elektriska installationer är utsatta för risken att drabbas av överspänningar. Dessa kan uppstå både vid till- och frånkopplingar i elsystemet och vid åsknedslag. Ett genomtänkt överspänningsskydd/åskskydd är därför en viktig del i att skydda både utrustning och verksamhet från kostsamma skador och oplanerade driftstopp. I den här guiden går vi igenom hur överspänningsskydd fungerar, vilka parametrar som är viktiga att känna till och hur du steg för steg kan välja ett skydd som passar både din anläggning och den utrustning du vill säkra.

EBR Metod- och maskindagar – startskottet för vår satsning
Företagsnytt

EBR Metod- och maskindagar – startskottet för vår satsning

I maj deltog vi på OEM Automatic för första gången på EBR Metod- och maskindagar i Karlstad, där aktörer från hela energibranschen samlas för att ta del av den senaste tekniken inom eldistribution. Under två intensiva dagar fick vi möjlighet att visa upp vårt erbjudande inom energimätning, stationsmätning, IIoT och strömfördelning, samtidigt som vi knöt värdefulla kontakter och fick en tydlig inblick i vilka behov och utmaningar som präglar energibranschen idag.

Enklare strömmätning för både AC och DC
Produktnytt

Enklare strömmätning för både AC och DC

Inom industriell energiövervakning används ofta separata komponenter för strömmätning och signalomvandling. Det innebär fler enheter, mer kabeldragning och större platsbehov i elskåpet. Med strömtransformatorer med integrerad 4–20 mA-signal kan installationen istället göras betydligt enklare. Samtidigt blir det möjligt att hantera både AC- och DC-mätning med samma produktfamilj, vilket förenklar standardisering och integration i moderna automationssystem.

Vi samlade industrin kring cybersäkerhet – så möter du nya krav
Företagsnytt

Vi samlade industrin kring cybersäkerhet – så möter du nya krav

Nyligen bjöd vi på OEM Automatic, tillsammans med våra tillverkare HMS och Advantech, in till ett exklusivt event med fokus på cybersäkerhet inom industrin. Under två halvdagar samlade vi kunder, leverantörer och branschkollegor i vårt logistikcenter för att skapa en bättre förståelse för hur nya säkerhetskrav påverkar industrin – och hur man i praktiken kan arbeta med dem.

Klimatreglering i ditt elskåp
Kunskap

Så skapar du rätt klimat i ditt elskåp

Att välja rätt lösning för klimatisering för apparatskåp och maskiner handlar om att skydda din investering och att säkerställa stabil drift över tid. Elektriska och elektroniska komponenter är byggda för att fungera inom vissa temperatur- och fuktighetsintervall. När dessa gränser överskrids påverkas både livslängd, prestanda och säkerhet. I den här guiden går vi igenom varför klimatreglering är så viktigt, vilka problem du undviker – och hur du väljer rätt produkter för din applikation.

Favoriter Varianter 5148_Short circuit ratings with fuse (type/A) Anslutningsarea Antal poler Bredd Brytförmåga AC21A 400 V Brytförmåga AC22A 400 V Brytförmåga AC23A 400 V Brytförmåga AC23A 690 V Brytförmåga AC23A/690 V Djup Godkännanden Hästkraft (HP) 240 V Hästkraft (HP) 480 V Hästkraft (HP) 600 V Höjd IEC-märkt driftsström AC21 A 500 V IEC-märkt driftsström AC21 A 690 V IEC-märkt driftsström AC22 A 500 V IEC-märkt driftsström AC22 A 690 V IEC-märkt driftsström AC23 A 500 V IP-klass Isolationsmärkspänning (Ui) Kortslutningsgrad Max driftspänning Montage Motor FLA ström trefas 240 V Motor FLA- ström trefas 480 V Motor FLA ström trefas 600 V Nominell brytkapacitet AC23 A 400 V Nominell kortidsström (1s) lcw rms Nominell kortslutningsfunktion Nominell växlingskapacitet AC23 A / 400 V Rekommenderat åtdragningsmoment Stötspänning Uimp (miljöklass 3) Temperaturområde drift från Temperaturområde drift till Temperaturområde lager från Temperaturområde lager till Termisk ström Ith Vikt Åtdragningsmoment max Åtdragningsmoment min Övergripande strömvärden Pris/enhet
Reservkraftsomkopplare 25A 3-pol
Art:
GA025ET6 Kopierad
RK5/35
0,75-16 mm²
3
72 mm
25 A
25 A
25 A
22 kW
25 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
7,5 HK
15 HK
20 HK
78 mm
25 A
25 A
25 A
25 A
25 A
1000 V
5 kA
600 V
DIN-skena 35 mm, Skruvfäste
22 A
21 A
22 A
320 A
0,8 kA
50 kA
400 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
25 A
0,36 kg
2
1,8
25 A

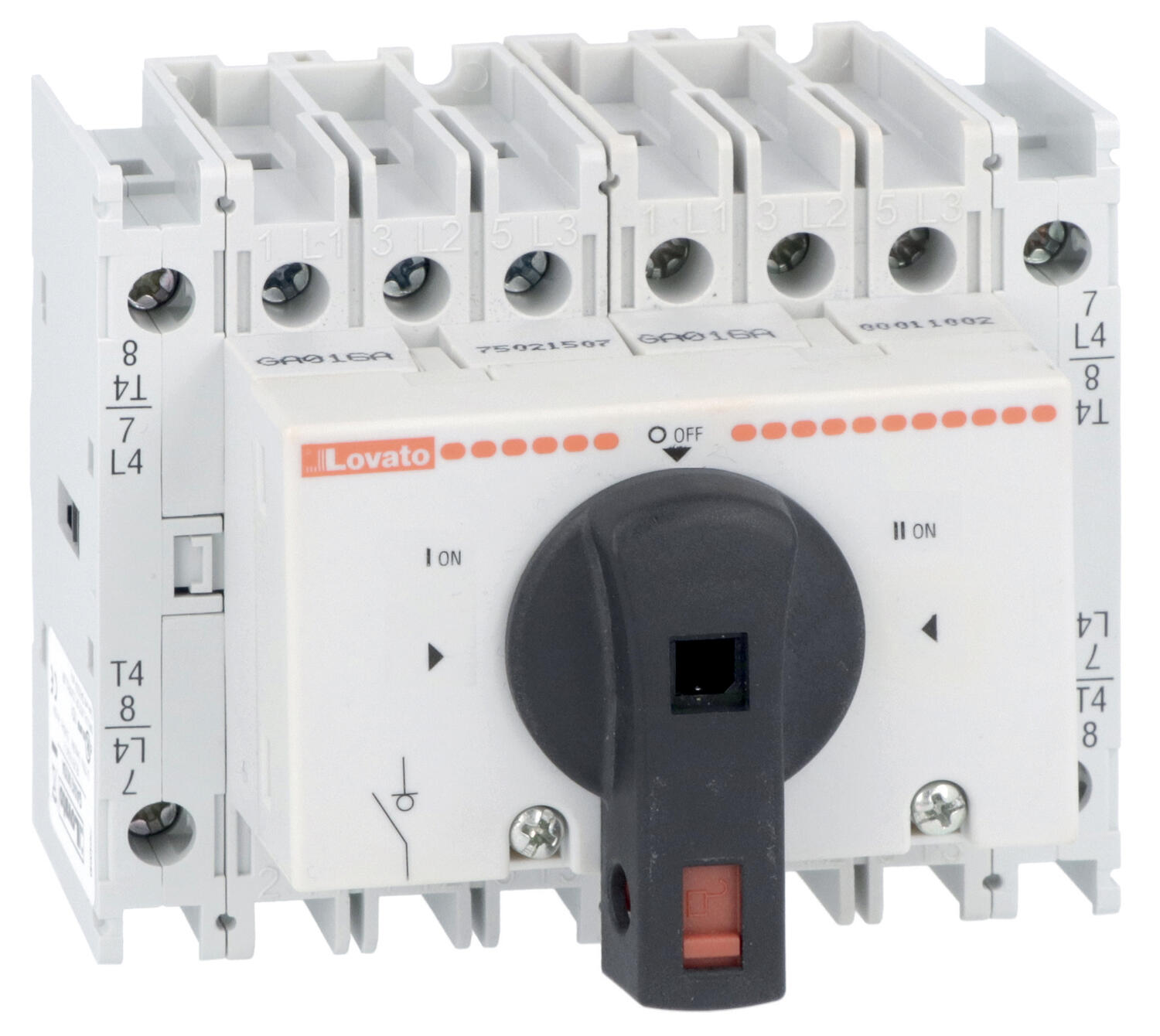

Reservkraftsomkopplare 25A 4-pol
Art:
GA025ET8 Kopierad
RK5/35
0,75-16 mm²
4
96 mm
25 A
25 A
25 A
22 kW
25 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
7,5 HK
15 HK
20 HK
78 mm
25 A
25 A
25 A
25 A
25 A
1000 V
5 kA
600 V
DIN-skena 35 mm, Skruvfäste
22 A
21 A
22 A
320 A
0,8 kA
50 kA
400 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
25 A
0,45 kg
2
1,8
25 A
Reservkraftsomkopplare 40A 3-pol
Art:
GA040ET6 Kopierad
RK5/45
0,75-16 mm²
3
72 mm
40 A
40 A
40 A
22 kW
25 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
15 HK
20 HK
25 HK
78 mm
40 A
40 A
40 A
40 A
25 A
1000 V
5 kA
600 V
DIN-skena 35 mm, Skruvfäste
42 A
27 A
27 A
320 A
0,8 kA
50 kA
400 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
40 A
0,36 kg
2
1,8
40 A
Reservkraftsomkopplare 40A 4-pol
Art:
GA040ET8 Kopierad
RK5/45
0,75-16 mm²
4
96 mm
40 A
40 A
40 A
22 kW
25 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
15 HK
20 HK
25 HK
78 mm
40 A
40 A
40 A
40 A
25 A
1000 V
5 kA
600 V
DIN-skena 35 mm, Skruvfäste
42 A
27 A
27 A
320 A
0,8 kA
50 kA
400 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
40 A
0,45 kg
2
1,8
40 A
Reservkraftsomkopplare 80A 3-pol
Art:
GA080ET6 Kopierad
Class J/100
4-70 mm²
3
140 mm
80 A
80 A
80 A
45 kW
47 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
25 HK
40 HK
40 HK
100 mm
80 A
80 A
80 A
80 A
63 A
1000 V
50 kA
600 V
DIN-skena 35 mm, Skruvfäste
68 A
52 A
41 A
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
80 A
0,889 kg
6
5
100 A
Reservkraftsomkopplare 80A 4-pol
Art:
GA080ET8 Kopierad
Class J/100
4-70 mm²
4
186 mm
80 A
80 A
80 A
45 kW
47 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
25 HK
40 HK
40 HK
100 mm
80 A
80 A
80 A
80 A
63 A
1000 V
50 kA
600 V
DIN-skena 35 mm, Skruvfäste
68 A
52 A
41 A
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
80 A
1,139 kg
6
5
100 A
Reservkraftsomkopplare 125A
Art:
GA125ET6 Kopierad
Class J/100
4-70 mm²
3
140 mm
125 A
125 A
125 A
45 kW
47 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
30 HK
60 HK
60 HK
100 mm
125 A
125 A
125 A
125 A
100 A
1000 V
50 kA
600 V
DIN-skena 35 mm, Skruvfäste
80 A
77 A
62 A
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
125 A
0,887 kg
6
5
100 A

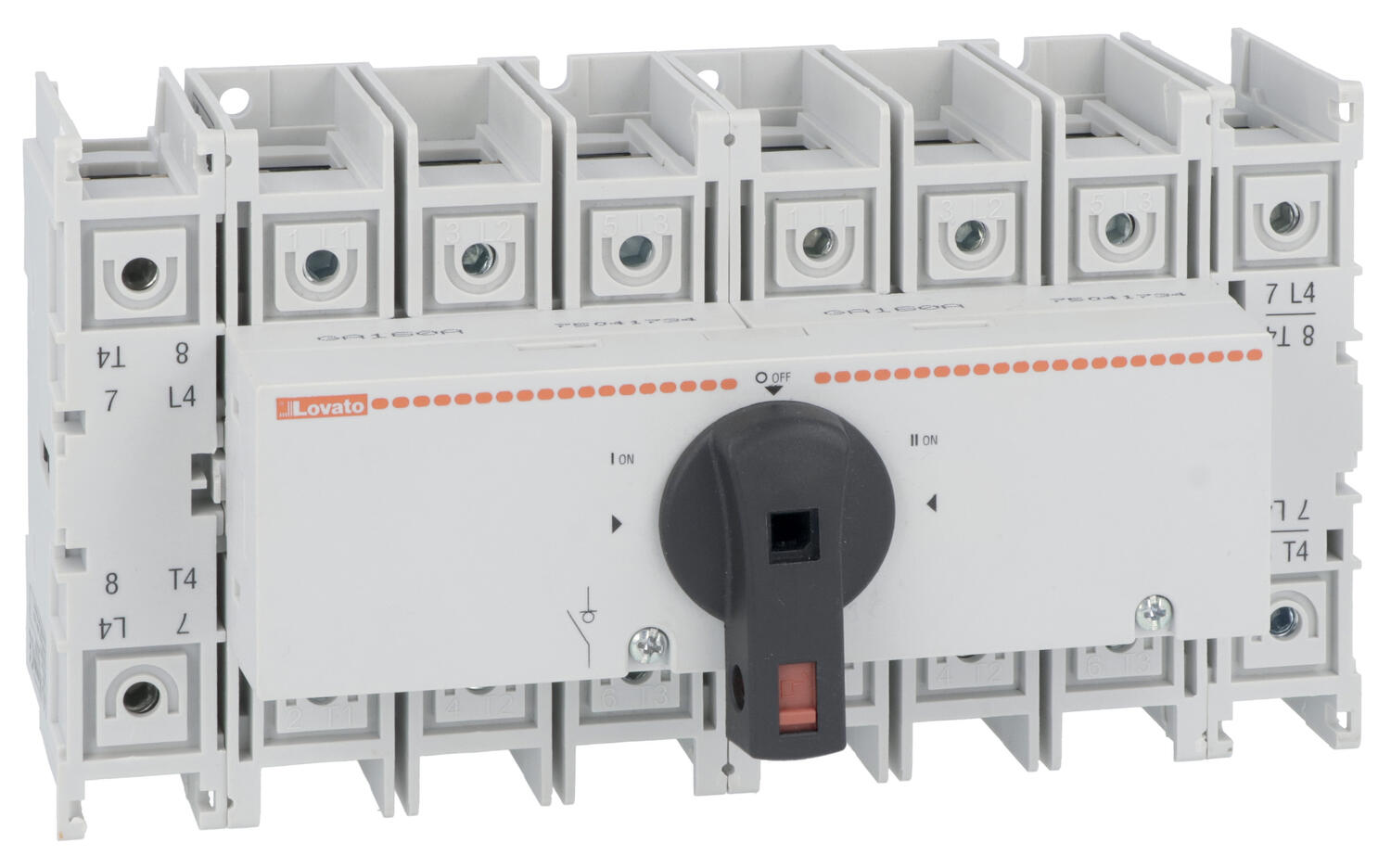

Reservkraftsomkopplare 125A
Art:
GA125ET8 Kopierad
Class J/100
4-70 mm²
4
186 mm
125 A
125 A
125 A
45 kW
47 A
89 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
30 HK
60 HK
60 HK
100 mm
125 A
125 A
125 A
125 A
100 A
1000 V
50 kA
600 V
DIN-skena 35 mm, Skruvfäste
80 A
77 A
62 A
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
125 A
1,139 kg
6
5
100 A
Reservkraftsomkopplare 160A
Art:
GA160ET6 Kopierad
4-70 mm²
3
140 mm
160 A
125 A
125 A
45 kW
47 A
89 mm
EAC, EN60947-3, EN60947-1
100 mm
160 A
160 A
125 A
125 A
100 A
1000 V
DIN-skena 35 mm, Skruvfäste
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
160 A
0,887 kg
6
5
Reservkraftsomkopplare 160A
Art:
GA160ET8 Kopierad
4-70 mm²
4
186 mm
160 A
125 A
125 A
45 kW
47 A
89 mm
EAC, EN60947-3, EN60947-1
100 mm
160 A
160 A
125 A
125 A
100 A
1000 V
DIN-skena 35 mm, Skruvfäste
1000 A
2,5 kA
50 kA
1250 A
8 kV
-25 °C
55 °C
-40 °C
70 °C
160 A
1,139 kg
6
5

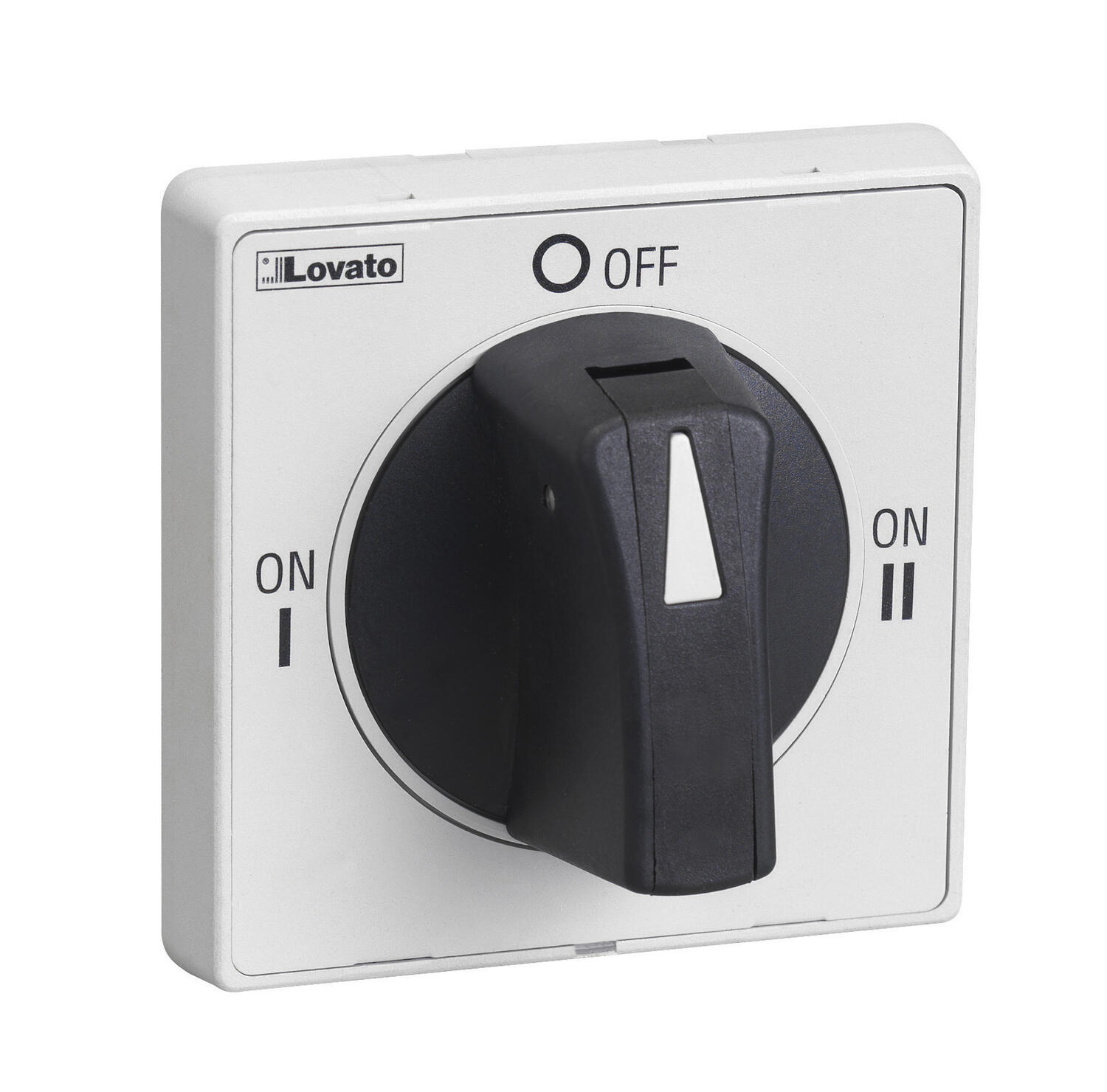

Svart låsbart vred för panelmontage, skruvfäste I-0-II
Art:
GAX67B Kopierad
65 mm
cULus, EAC
65 mm
IP65
0,8
