Strömtransformator med utsignal 4-20mA
Varianter för både lik-och växelström upp till 100A
Strömtransformator med utsignal 4-20mA (loopmatad).

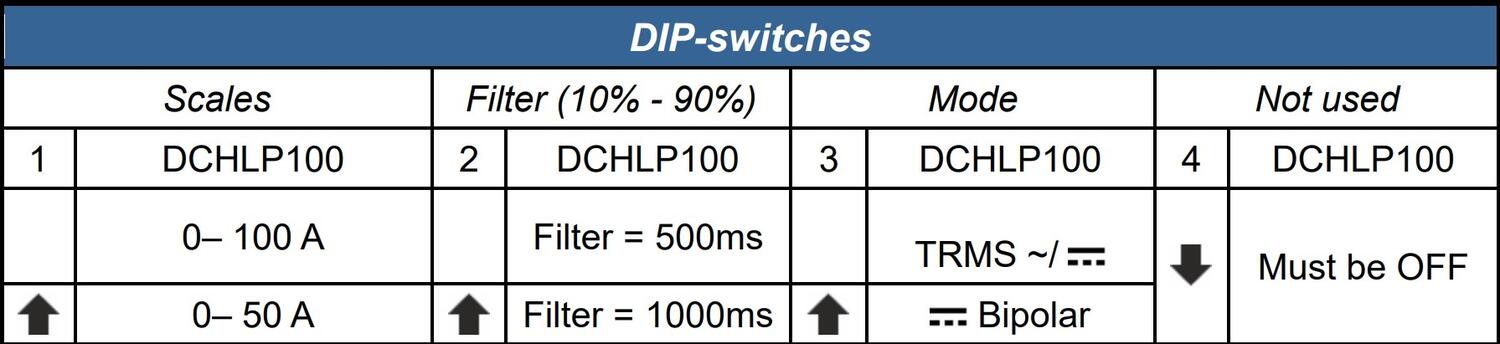

Dessa finns i tre varianter: mätområde ställs in med DIP-switchar:

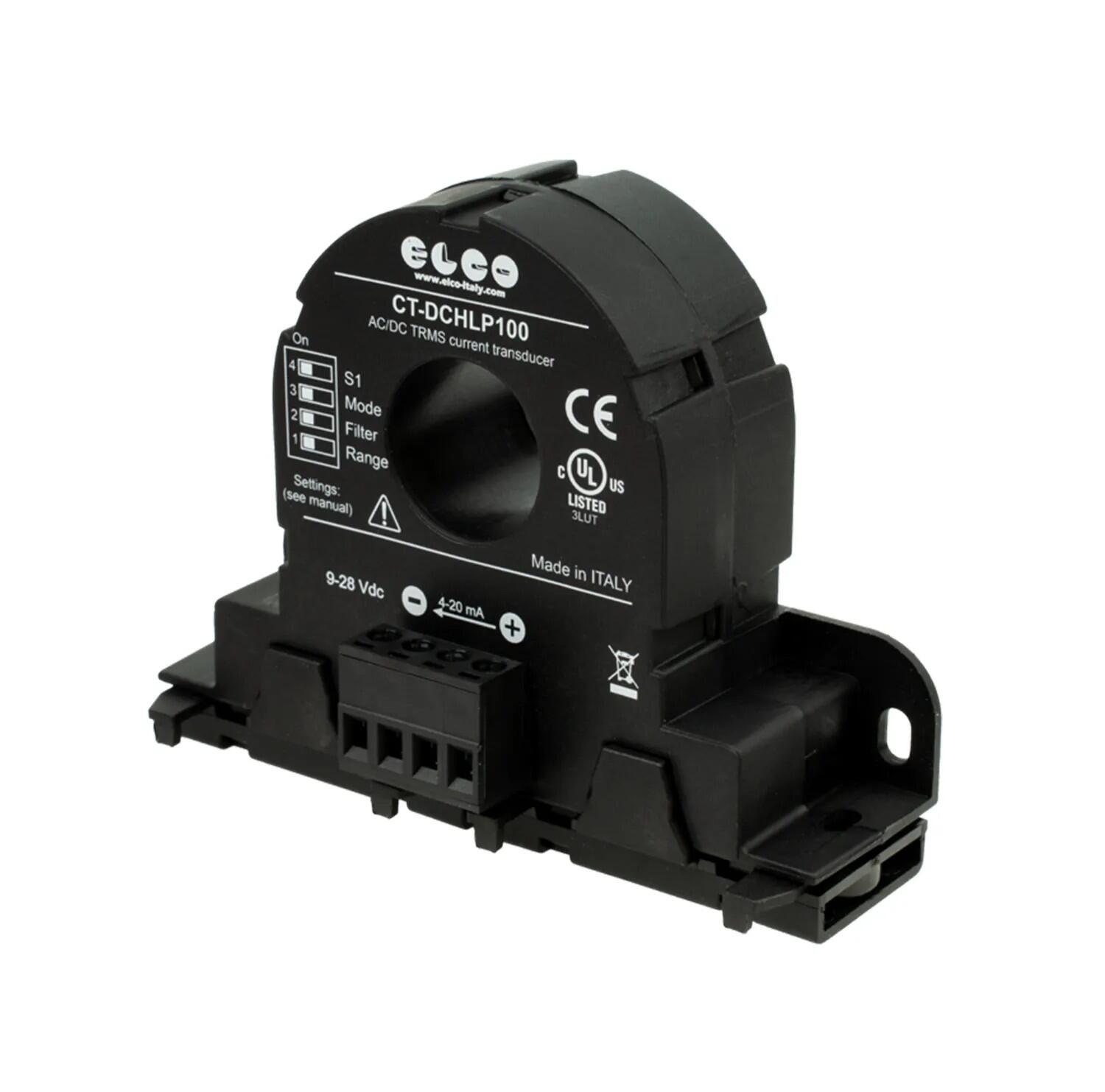

CT-DCHLP100: för både lik-och växelström, mätområde 0-50 eller 0-100A (även +/- 50A, +/- 100A)

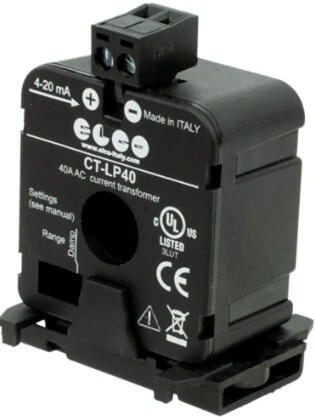

CT-LP40: för växelström, mätområde 0-5, -10, -15, -20, -25, -30, -35, -40 A AC
CT-LP40DC: för likström, mätområde 0-5, 0-10, 0-20, 0-40 A DC (även bipolärt)

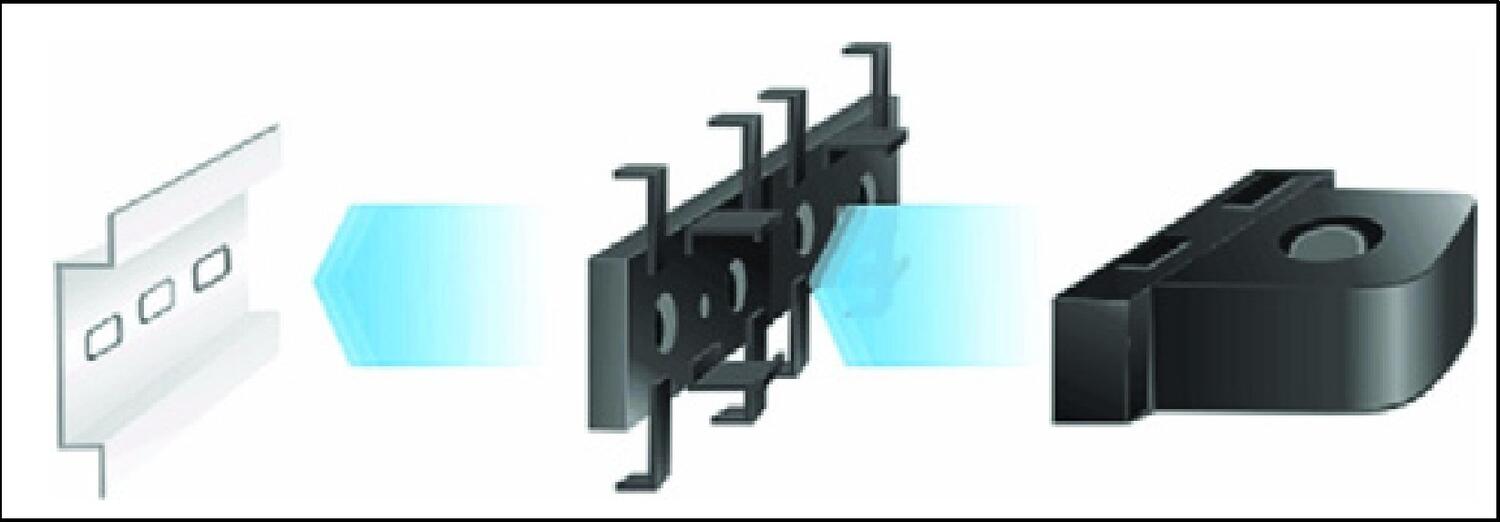

Montage kan göras på DIN-skena, skruvas fast eller hängas på kabeln.
- Tre varianter

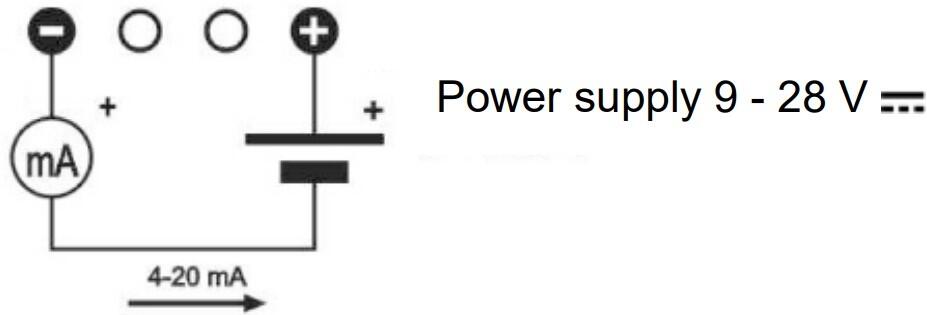

- Två-tråds mätsignal 4-20mA (loopmatad)
- Hög noggrannhet
- Litet format
Vald variant
Teknisk data
Utgångsdata |
|
|---|---|
| Elektrisk anslutning | Skruv (4-20mA-signalen) |
Mekaniska data |
|
| IP-klass | IP20 |
Allmänna data |
|
|---|---|
| Temperaturområde lager från | -40 °C |
| Temperaturområde lager till | 70 °C |
| Temperaturområde från | -25 °C |
| Temperaturområde till | 70 °C |
| Godkännanden | CE, cULus |
| Godkännanden | CE, cULus |
| IP-klass | IP20 |
| Manöverspänning | 9-28 VDC |
| Noggrannhet | AC: 0,5% ; DC: 1% (av full skala) |
| Utsignal | 4-20mA. tvåtråds (loopmatad) |

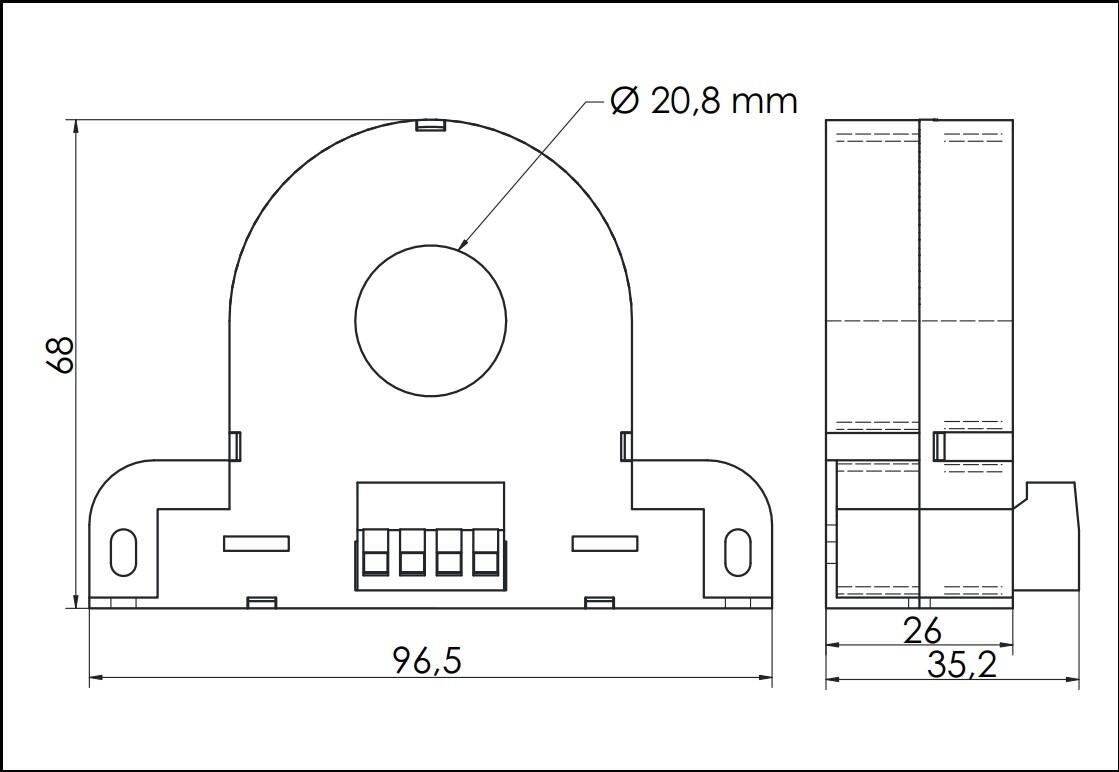

| Håldiameter | 20,8 mm |
| Vikt | 0,12 kg |
| Lastimpedans max | 600 Ω |
| Mätområde | 0-50A, 0-100A AC/DC, +/-50 ADC, +/- 100A DC |
Nedladdningsbara filer
Produktbeskrivning
Strömtransformator med utsignal 4-20mA (loopmatad).
Dessa finns i tre varianter: mätområde ställs in med DIP-switchar:
CT-DCHLP100: för både lik-och växelström, mätområde 0-50 eller 0-100A (även +/- 50A, +/- 100A)
CT-LP40: för växelström, mätområde 0-5, -10, -15, -20, -25, -30, -35, -40 A AC
CT-LP40DC: för likström, mätområde 0-5, 0-10, 0-20, 0-40 A DC (även bipolärt)
Montage kan göras på DIN-skena, skruvas fast eller hängas på kabeln.
