Optik för industriella kameror
Vårt utbud inom Optik

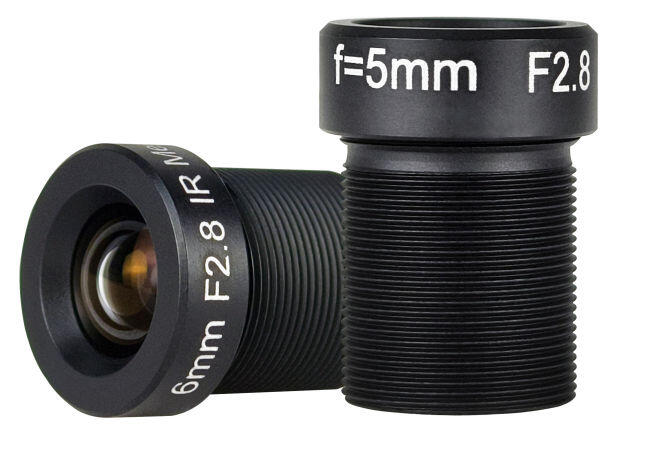

Kretskortslinser - 1/2,8\" sensor, M12-Mount
BM-Serien
- Fokallängd: 5mm - 6mm
- Sensorstorlek: 1/2,8"
- Upplösning: 150 lp/mm - 200 lp/mm
- Linsfattning: M12

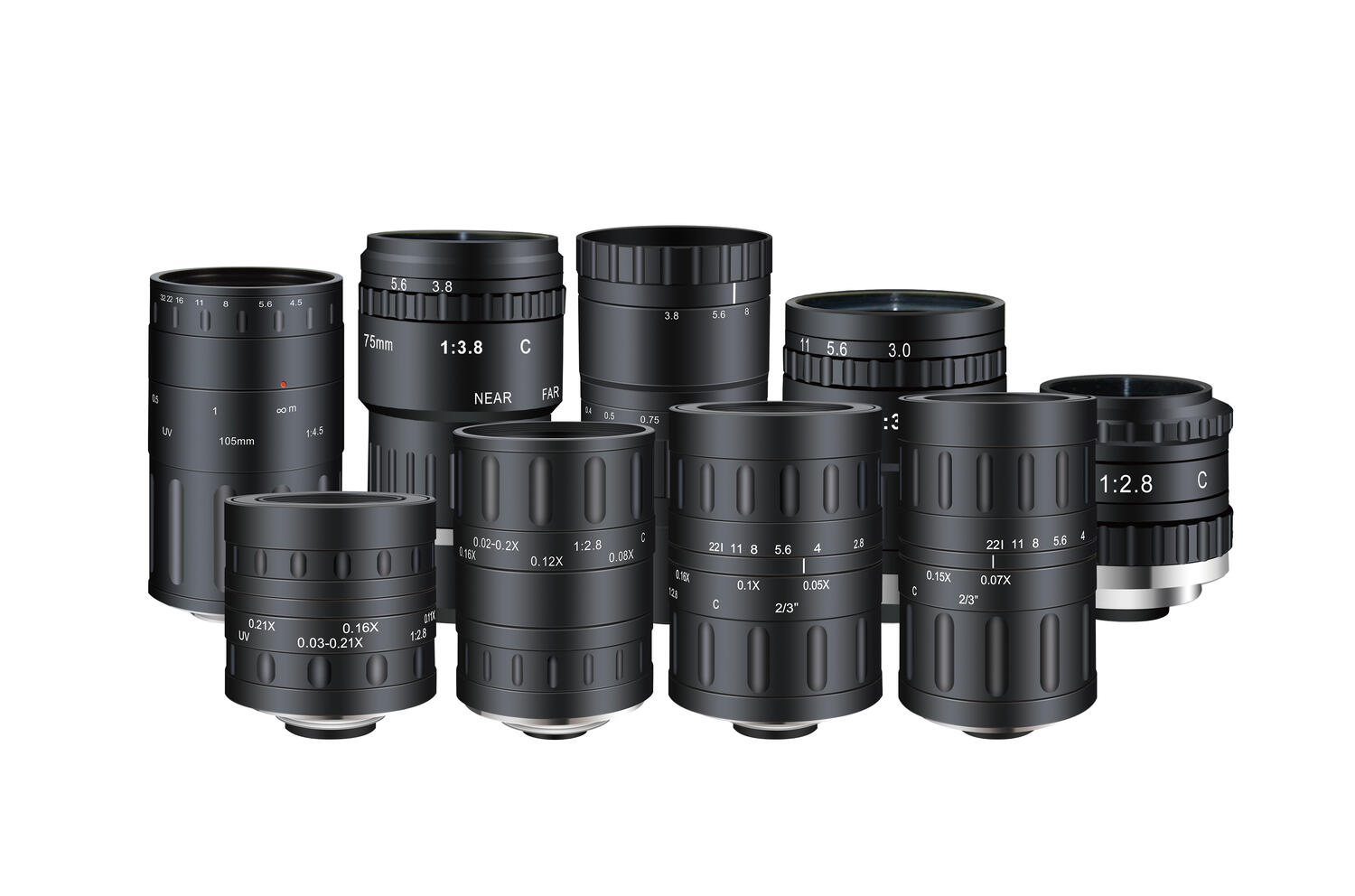

UV-Linser - 2/3\" sensor, C-Mount
UV-Serien
- Fokallängd: 25mm - 105mm
- Sensorstorlek: 2/3", 1", 45MM
- Upplösning: 50 lp/mm - 180 lp/mm

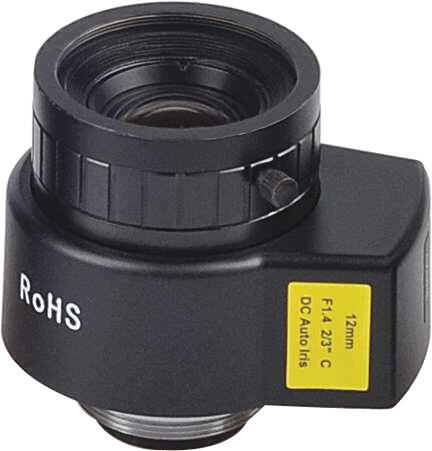

Auto Iris Linser - 2 MP, 2/3\" sensor, C-Mount
DM-Serien
- DC Auto IRIS
- Fokallängd: 12mm - 35mm
- Sensorstorlek: 2/3"
- Upplösning: 2 MP
Standardlinser - 1,3\" sensor, C & TFL-Mount
AQUAMARINE
- Fokallängd: 28mm - 35mm
- Sensorstorlek: 1,3"
- Linsfattning: C-Mount, TFL-Mount
Standardlinser - 2/3\" sensor, C-Mount
CITRINE
- Fokallängd: 4,8 mm - 35 mm
- Sensorstorlek: 2/3"
- Linsfattning: C-Mount

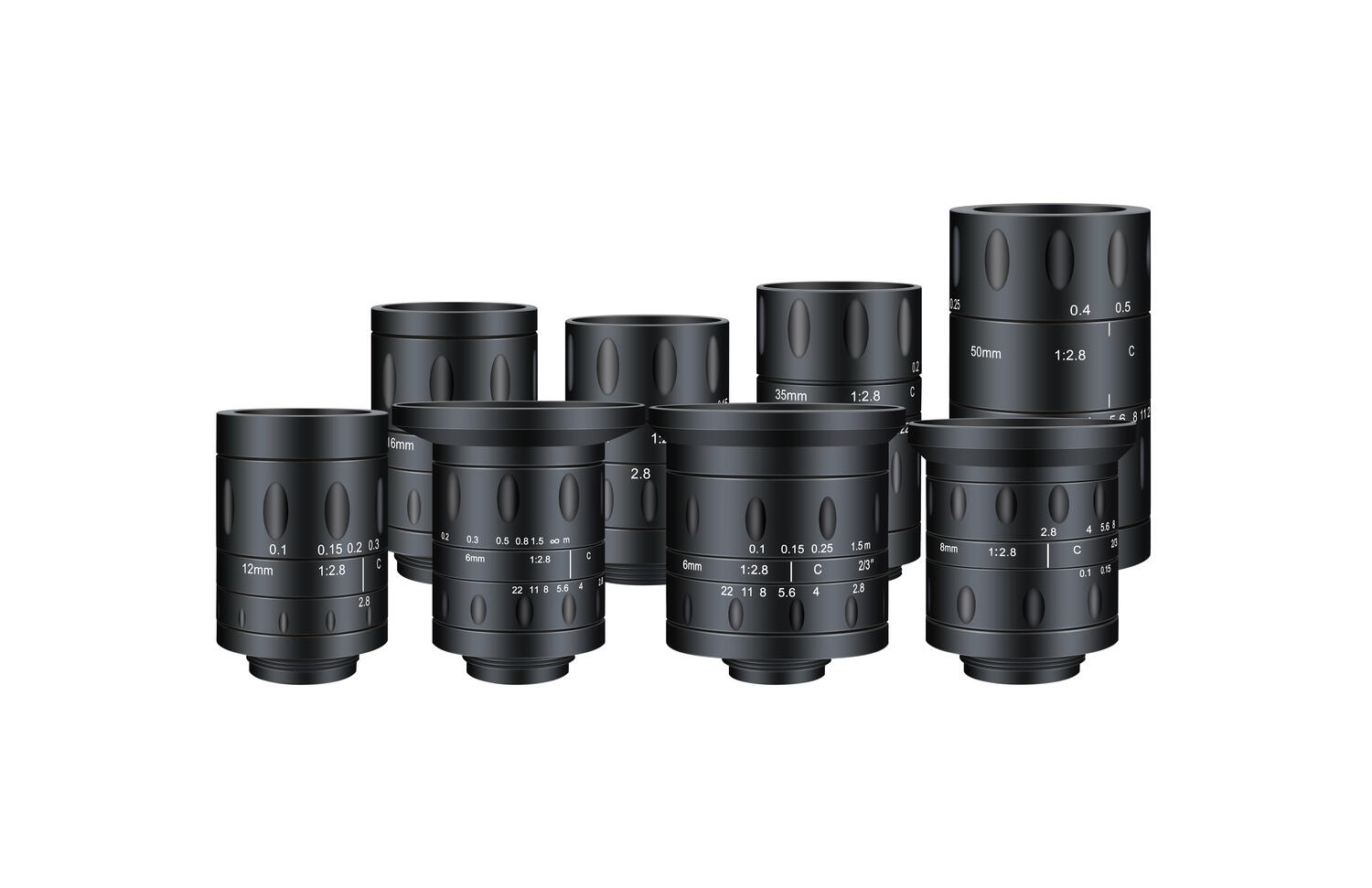

Standardlinser - 12 MP, 2/3\" sensor, C-Mount
CF-Serien
- Fokallängd: 4mm - 50mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 2µm
- Upplösning: 12 Megapixel
Premiumlinser - 16 MP, 2/3 sensor, C-Mount
C23-16M-Serien
- Fokallängd: 8mm - 75mm
- Sensorstorlek: 2/3"
- Upplösning: 16 MP

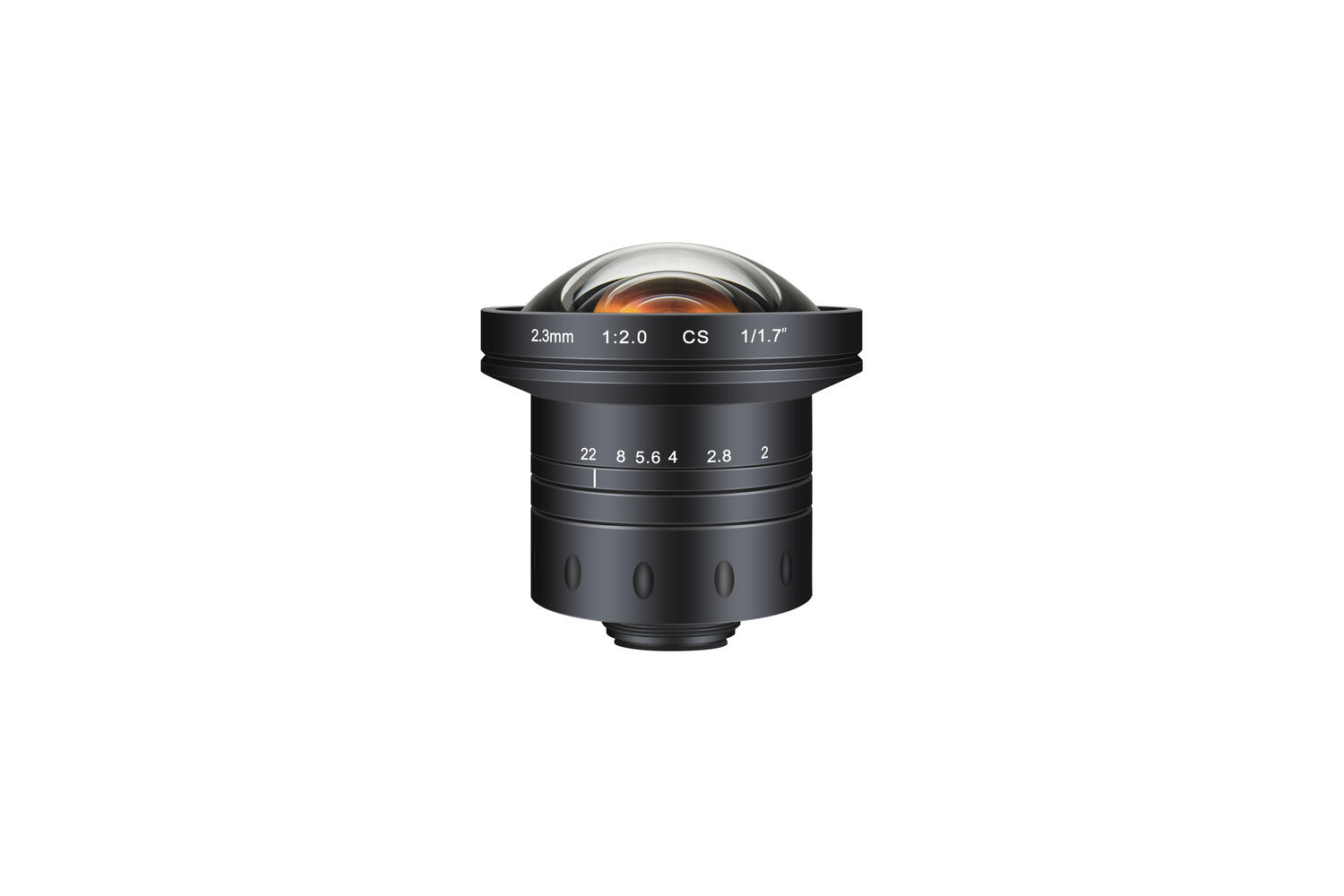

Ultra-wide angle linser - 12MP, 1/1.7\" sensor, CS-Mount
AZURE-CF-serien
- Ultra-wide angle – 130° DFOV
- Hög upplösning för pixelstorlek 2,94 μm
- Kort brännvidd – 2,3 mm
- Låg distortion för exakta bilder
- CS-mount för enkel integration
Standardlinser - 5MP, 1" Sensor, C-Mount
HC-Serien
- Fokallängd: 4,7–75 mm
- Bländare: från F1,4, manuell iris
- Sensor: upp till 1", upp till 5 MP
- Fattning: C-Mount, filtergänga 35,5–55 mm
- Fokus: manuell fokus, fokusavstånd från 100 m
Standardlinser - 24MP, 1.1" sensor, C-Mount
FC24M-Serien
- Fokallängd: 6,5–100 mm
- Bländare: från F1,8, manuell iris
- Sensor: upp till 1.1", upp till 24 MP
- Fattning: C-Mount, filtergänga 34–82 mm
- Fokus: manuell fokus, fokusavstånd från 100 mm
Standardlinser - 10MP, 2/3" sensor, C-Mount
JC10M-Serien
- Fokallängd: 3,7–50 mm
- Bländare: från F1,8, manuell iris
- Sensor: upp till 2/3", upp till 10 MP
- Fattning: C-Mount, filtergänga 25,5–55 mm
- Fokus: manuell fokus, fokusavstånd från 100 mm
Standardlinser - 2MP, 2/3" sensor, C-Mount
JC1MS-Serien
- Fokallängd: 8–100 mm
- Bländare: från F1,4, manuell iris
- Sensor: upp till 2/3", upp till 2 MP
- Fattning: C-Mount, filtergänga 27–40,5 mm
- Fokus: manuell fokus, fokusavstånd från 100 mm
Vad är Optik?
Optik inom industriell bildbehandling avser kameralinser som används för att fånga och projicera en bild på kamerans sensor. För att kameran ska prestera optimalt krävs att optiken är korrekt anpassad till applikationen. Faktorer som fokallängd, upplösning, sensorstorlek, pixelstorlek och arbetsavstånd påverkar valet av lins. Rätt kombination av dessa parametrar säkerställer hög precision och tillförlitlig bildkvalitet.
När används optik inom industriella applikationer?
Optik används i alla visionsystem där en kamera ska analysera, mäta eller identifiera objekt, exempelvis:
- Kvalitetskontroll i produktion
- Identifiering av komponenter eller produkter
- Mätning och positionering
- Automatiserade inspektionssystem
Valet av optik är avgörande för att säkerställa att rätt bilddata fångas för vidare analys.
Viktiga saker att tänka på vid val av optik
Vid val av kameralins bör följande faktorer beaktas:
- Linsfattning: Säkerställ kompatibilitet (t.ex. C-mount, CS-mount)
- Sensorstorlek: Linsen ska matcha eller överträffa kamerans sensor
- Pixelstorlek: Påverkar krav på upplösning och skärpa
- Fokallängd: Avgör synfält och förstoring
- Arbetsavstånd: Avstånd mellan kamera och objekt
- Upplösning: Linsens förmåga att återge detaljer
Om exakt matchning saknas rekommenderas att välja en lins designad för större sensorer och mindre pixlar för bättre bildkvalitet.
Skillnader mellan olika typer av optik
- Standardlinser: Används i många generella applikationer
- Telecentriska linser: För applikationer där exakt mätning krävs utan perspektivfel
- Zoomlinser: Möjliggör flexibel justering av synfält och förstoring
- Specialoptik: Anpassad för specifika behov inom vision och bildanalys
Valet av linstyp beror på applikationens krav på noggrannhet, flexibilitet och installation.
Vanliga frågor om Optik
Hur påverkar optiken bildkvaliteten i ett visionsystem?
Optiken har en direkt påverkan på bildens skärpa, upplösning och ljusinsläpp. Fel val av lins kan begränsa kamerans prestanda oavsett sensor.
Vad är viktigt att tänka på vid val av kameralins?
Faktorer som sensorstorlek, pixelstorlek, fokallängd och arbetsavstånd är avgörande för att säkerställa rätt bildutsnitt och skärpa.
Vad är skillnaden mellan en standardlins och en telecentrisk lins?
Standardlinser används i generella applikationer, medan telecentriska linser används där exakt mätning krävs utan perspektivförvrängning.
När ska man använda en zoomlins?
Zoomlinser används när applikationen kräver flexibilitet i synfält eller förstoring utan att byta lins.
Hur vet jag om en lins passar min kamera?
Du behöver säkerställa att linsens fattning, sensorstorlek och optiska prestanda är kompatibla med kameran.
Kan man använda samma optik till olika applikationer?
Det beror på kraven. Vissa linser fungerar i flera applikationer, men ofta krävs optik som är specifikt anpassad för bästa resultat.
