Så väljer du rätt gasfjäder för din industriella applikation

Vad är en gasfjäder?

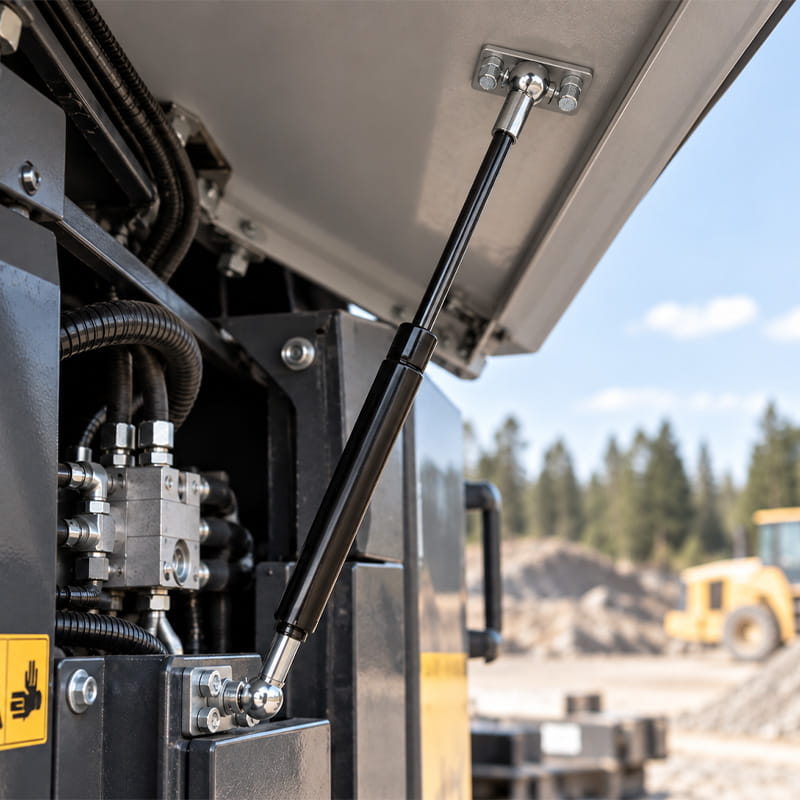

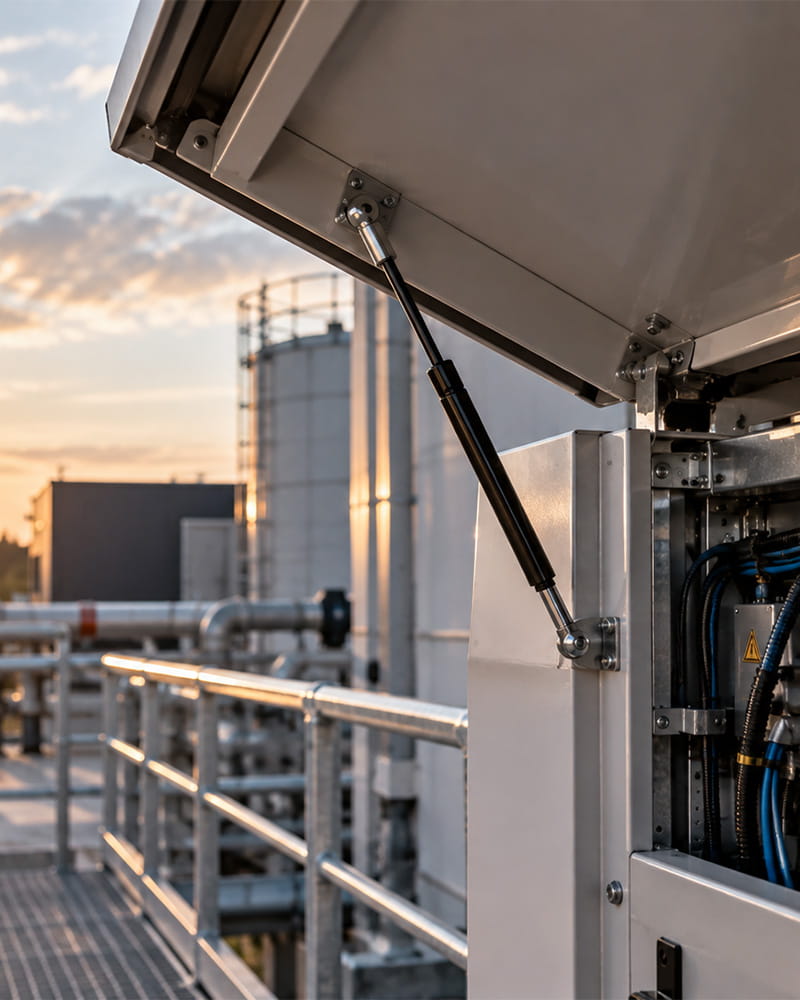

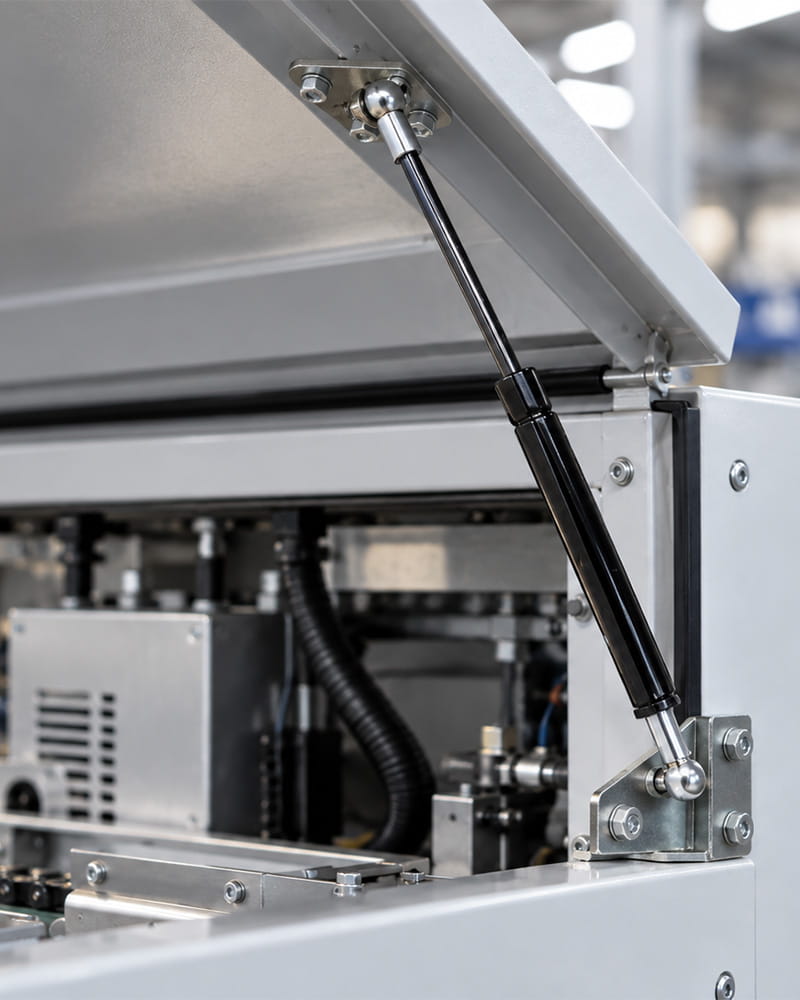

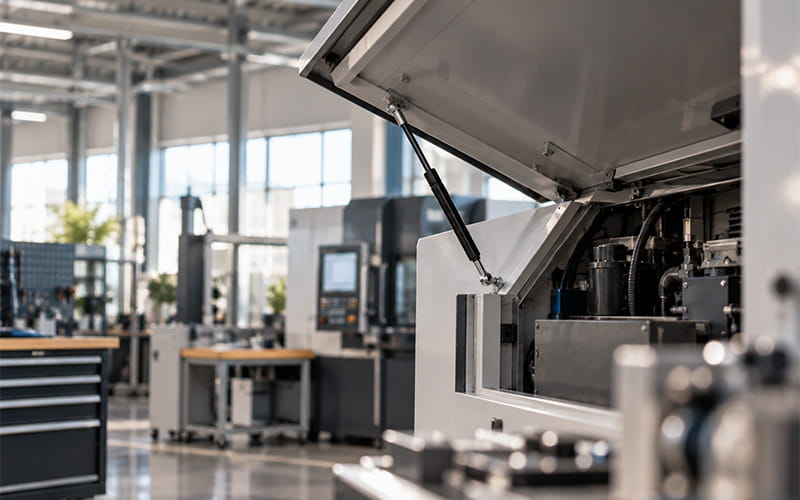

En gasfjäder, även kallad pneumatisk fjäder, använder komprimerad gas för att skapa en kontrollerad kraft. Inom industrin används gasfjädrar i en mängd olika applikationer där luckor, dörrar och andra rörliga konstruktioner behöver kunna lyftas, sänkas eller hållas i rätt position. Genom att avlasta vikten och ge en jämn rörelse bidrar de till säkrare användning, förbättrad ergonomi och en mer kontrollerad hantering.

Inom industrin används gasfjädrar bland annat i:

• Maskinluckor och maskindörrar
• Service- och inspektionsluckor
• Robotar och automationsutrustning
• Höj- och sänkbara enheter
• Skyddskåpor och kapslingar
• Fordon och mobila maskiner
• Medicinteknisk utrustning

Gemensamt för dessa applikationer är att gasfjädrarna ska ge en säker, tillförlitlig och kontrollerad rörelse, samtidigt som de avlastar användaren och bidrar till en mer ergonomisk hantering.

1. Utgå från applikationen – inte från gasfjädern

När en gasfjäder ska väljas är det lätt att börja med kraft eller storlek. Men det viktigaste är att först förstå vilken funktion den ska fylla.

Fundera exempelvis på:

• Ska gasfjädern hjälpa till att lyfta en tung lucka?
• Ska den hålla en lucka öppen under service?
• Behöver rörelsen vara mjuk och kontrollerad?
• Ska konstruktionen kunna stanna i ett visst läge?
• Finns det begränsat monteringsutrymme?

När funktion och användning är tydliga blir det betydligt enklare att ta fram en lösning som fungerar i den aktuella applikationen.

Nästa steg är att dimensionera rätt kraft. Det är ofta här många börjar, men kraften är bara en av flera faktorer som påverkar hur gasfjädern kommer att fungera.

2. Hur väljer man rätt kraft på en gasfjäder?

Gasfjäderns kraft anges i Newton (N), men rätt kraft avgörs inte enbart av konstruktionens vikt.

Även faktorer som öppningsvinkel, infästningspunkter och hur konstruktionen rör sig påverkar vilken kraft som behövs för att ge en jämn och kontrollerad rörelse. Därför kan två maskinluckor med samma vikt kräva helt olika gasfjädrar.

Hos OEM Automatic erbjuder vi kundanpassade gasfjädrar där kraften dimensioneras efter applikationens behov, från 20 till 2 500 N.

Men rätt kraft räcker inte på egen hand. För att gasfjädern ska ge rätt rörelse behöver även slaglängd och infästning anpassas efter konstruktionen.

3. Slaglängd och infästning påverkar funktionen

Förutom rätt kraft behöver gasfjädern ha rätt slaglängd och monteras på rätt sätt.

Slaglängden avgör hur långt gasfjädern kan röra sig, medan infästningspunkterna påverkar hur kraften verkar genom hela öppningsrörelsen. Även små förändringar i placeringen kan göra stor skillnad för hur lätt eller tung en lucka upplevs.

Gasfjädrarna kan anpassas med olika typer av ändfästen och monteringsalternativ för att passa både nya konstruktioner och befintliga maskiner.

Utöver konstruktionen behöver du också ta hänsyn till den miljö där gasfjädrarna ska användas. Material och utförande har stor betydelse för både funktion och livslängd.

4. Hur påverkar användningsmiljön valet av gasfjädrar?

Industrimiljöer ställer ofta höga krav på komponenternas hållbarhet. Därför är det viktigt att ta hänsyn till den miljö där gasfjädrarna ska användas.

Exempel på faktorer som kan påverka valet är:

• Fukt och korrosion
• Höga eller låga temperaturer
• Oljor och kemikalier
• Livsmedelsmiljöer
• Hygienkrav

Beroende på applikation kan gasfjädrarna levereras i stål, rostfritt stål eller syrafast utförande för att ge rätt prestanda och lång livslängd.

När konstruktion och användningsmiljö är definierade återstår valet av gasfjädertyp. Vilken lösning som passar bäst beror på hur konstruktionen ska fungera i praktiken.

5. Vad är skillnaden mellan tryckande, dragande och låsbara gasfjädrar?

Den vanligaste lösningen är en tryckande gasfjäder, som hjälper till att öppna eller bära upp en konstruktion.

I vissa applikationer passar istället en dragande gasfjäder, där kraften verkar i motsatt riktning.

Om konstruktionen behöver kunna låsas i ett bestämt läge finns även låsbara gasfjädrar, vilket kan vara en fördel i exempelvis höj- och sänkbara enheter eller annan utrustning där positionen behöver kunna justeras.

Valet mellan tryckande, dragande eller låsbar gasfjäder avgörs alltid av applikationens funktion och de krav som konstruktionen ställer.

6. När är kundanpassade gasfjädrar rätt val?

Ingen applikation är den andra lik. Därför är det sällan en standardgasfjäder uppfyller alla krav på kraft, slaglängd och infästning.

Istället för att utgå från en färdig produkt utgår vi från din applikation. Genom att ta hänsyn till rörelse, belastning, monteringsutrymme och användningsmiljö kan gasfjädrarna dimensioneras efter konstruktionens krav.

En kundanpassad lösning kan exempelvis anpassas med:

• Kraft mellan 20 och 2 500 N
• Slaglängder mellan 20 och 500 mm
• Tryckande eller dragande utförande
• Låsbar funktion
• Material som stål, rostfritt eller syrafast
• Flera typer av ändfästen
• Anpassning för olika temperaturer och miljöer

På så sätt blir gasfjädern en del av konstruktionen – istället för att konstruktionen behöver anpassas efter en standardprodukt.
