Gränslägesbytare för låga strömmar och tuffa miljöer
Publicerat: 2021-04-13

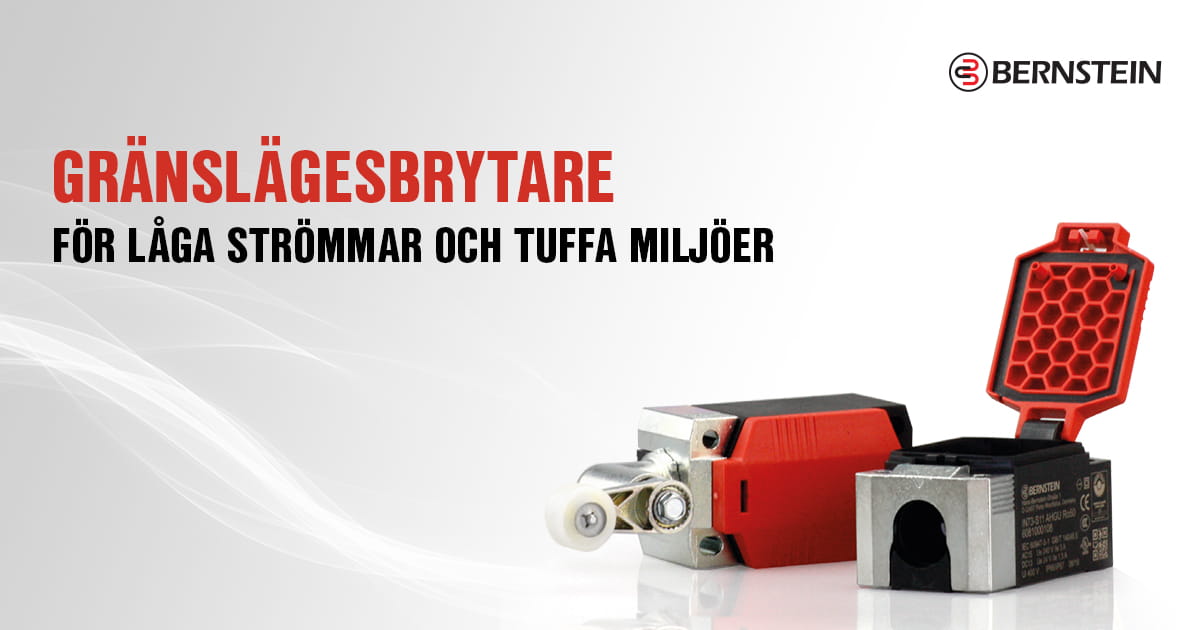

Gränslägesbrytare för låga strömmar och tuffa miljöer från Bernstein

BERNSTEIN presenterar gränslägesbrytarna IN73 och MN78 som passar perfekt när du har behov av lägre strömmar och fler kontakter i utsatta miljöer.

Produktnytt
Gränslägesbrytarna IN73 och MN78 från BERNSTEIN AG är svaret på det ökade kravet från marknaden att även kunna växla låga strömmar. Gränslägesbrytarens roll har förändrats helt under de senaste decennierna. I mitten av 1900-talet var gränslägena tvungna att klara strömmar upp till 16 A, medan det idag ofta bara är några få mA. IN73 och MN78 har utvecklats speciellt för detta krav.

IN73 är en hybrid tack vare en genomtänkt kombination av metall- och plastkomponenter. Alla mekaniskt belastade delar och gränslägets montering är nästan helt i metall och den mekaniska livslängden på upp till 30 miljoner kopplingscykler kan enkelt garanteras. Det nedre området av huset är tillverkat av glasfiberarmerad plast, vilket också gör IN73 kostnadseffektiv.

MN78 är en variant av IN73 men helt och hållet i metall. Den utför sin uppgift på ett tillförlitligt sätt även i mer krävande miljöer, utomhus eller under högre mekanisk belastning.

Tack vare kapslingsklassen, IP66 och IP67, är båda brytarna bra skyddade mot att vatten och smuts ska tränga in. Alla gränslägesbrytare i den nya serien IN73 och MN78 har tvångsbrytande NC-kontakter enligt IEC 60947-5-1.

Klassiska användningsområden för gränslägesbrytare är till exempel:

  • Övervakning av dörrar eller huvar
  • Positionsdetektering av rörliga maskindelar
  • Ändlägesstyrning
  • Positionsdetektering på rullportar
  • Övervakning av skjutdörrar
  • Positionsdetektering i hissteknik
IN73 Bernstein

GRÄNSLÄGESBRYTARE SERIE IN73

Vår nya serie gränslägesbrytare IN73 erbjuder ett robust hölje i glasfiberarmerad plast och ett brett utbud av manöverhuvuden i metall. Inom mekanik och anläggningsteknik används den som läges- och säkerhetsbrytare i grova miljöer inomhus. Den har ytterligare fästhål för att uppnå en bättre installation.

IN73, som är ”storebror” till IN65, har en liknande modulkonstruktion, men det finns en viktig skillnad: IN65 har två kontakter, medan IN73 kan utrustas med 2 eller 4 kontakter.

Den modulära designen och det enkla sättet att byta manöverhuvud möjliggör en mängd olika applikationer, till exempel för övervakning av dörrar, huvar och klaffar, eller för att detektera positionen för rörliga maskindelar. IN73 är lika kostnadseffektiv som ett gränsläge i plast, robust att installera som ett gränsläge i metall och smart tack vare sin modulära design.

Produktegenskaper IN73

  • Hög tillförlitlighet vid låga strömmar (1 mA/24 V DC)
  • Skyddsklass IP66 och IP67 enligt EN 60529
  • Utförande enligt DIN EN 50041
  • Enkel vridning (8x45°) och byte av manöverhuvud utan verktyg
  • Varianter med 2 eller 4 kontakter (se nedan)
  • Hus och lock i plast

GRÄNSLÄGESBRYTARE SERIE MN78

MN78 är metallversionen av IN73 och är designad för användning i grova miljöer. Ett modulärt, robust metallhölje med ett brett utbud av manöverhuvuden i metall. Precis som med IN73 erbjuder MN78 ytterligare fästhål för säker installation.
Den finns i varianter med 2 eller 4 kontakter. Tuffa miljöer, användning utomhus eller höga mekaniska belastningar är inga problem för MN78.

Produktegenskaper MN78

  • Hög tillförlitlighet vid låga strömmar (1 mA/24 V DC)
  • Skyddsklass IP66 och IP67 enligt EN 60529
  • Utförande enligt DIN EN 50041
  • Enkel vridning (8x45°) och byte av manöverhuvud utan verktyg
  • Varianter med 2 eller 4 kontakter (se nedan)
  • Hus och lock i aluminium
MN78 Bernstein

Varianter med 2 kontakter

  • 2 NC, 2 NO, 1 NC/1 NO

 Varianter med 4 kontakter

  • 4 NO, 4 NC, 2 NO/2 NC
  • 1 NC/3 NO och 3 NC/1 NO
