Photoneo Bin Picking Studio 1.9 & Locator Studio 1.2

Ställ in din 3D-sensor på 3 minuter med Settings Assistant i Phoxi Control 1.13

Utöver förbättringarna i Bin Picking Studio och Locator Studio tar det nu bara tre minuter att konfigurera din Photoneo 3D-sensor. Den nya Settings Assistant identifierar de bästa skanningsparametrarna för din applikation, även utan expertkunskaper.

Verktyget, som finns tillgängligt i den senaste versionen av PhoXi Control, förbättrar plug-and-play-upplevelsen ytterligare. Upptäck optimala skanningsparametrar på några minuter och implementera system med förbättrad prestanda snabbt och enkelt.

Enkla steg till optimal skanning

Hitta de mest lämpliga skanningsparametrarna enkelt. Settings Assistant använder din valda profil och guidar dig genom optimeringsstegen.

Hur fungerar det? Sensorn anpassar sig efter ljusförhållanden och objektets material. Därefter finjusterar den vyn för att säkerställa fullständighet och minska brus, vilket ger dig en skräddarsydd profil. Oavsett om du fokuserar på fullständighet, fina detaljer eller kortast möjliga cykeltid är detta det snabbaste sättet till utmärkta resultat.

Gränssnittet passar användare på alla erfarenhetsnivåer. Det gör skanningen enklare och mer effektiv för både slutkunder och integratörer. Detta tillsammans med GigE-vision support gör Photoneos 3D-scanners och kameror till det självklara valet när det gäller 3D-sensorer.

Se dolda objekt med MultiView-modulen

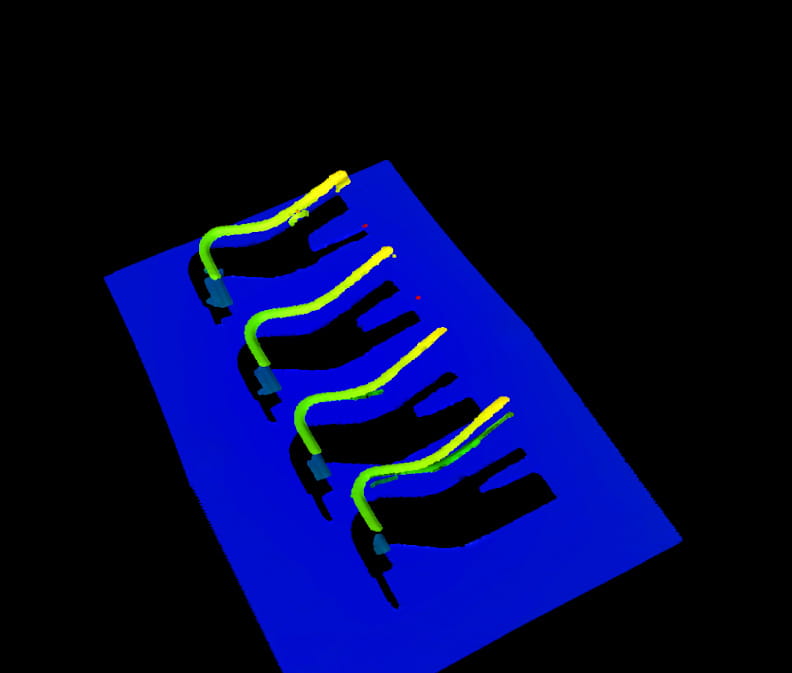

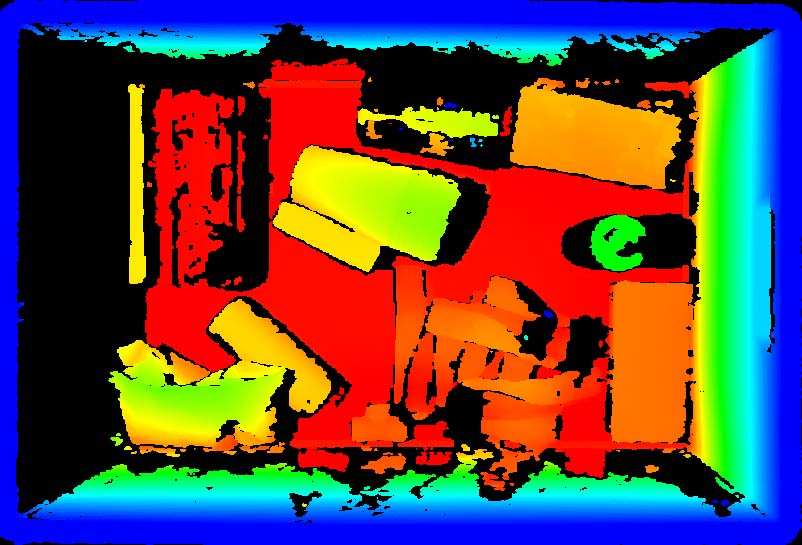

I bin-picking-applikationer är en av de största utmaningarna att uppnå noggrann och robust lokalisering. Särskilt tunna, reflekterande och oregelbundet formade objekt som placeras i lådor med flera fack kan skapa stora problem, eftersom traditionell skanning från en enda perspektivpunkt ofta misslyckas med att fånga alla nödvändiga detaljer. Resultatet? Missade delar, felaktiga greppunkter eller längre cykeltider.

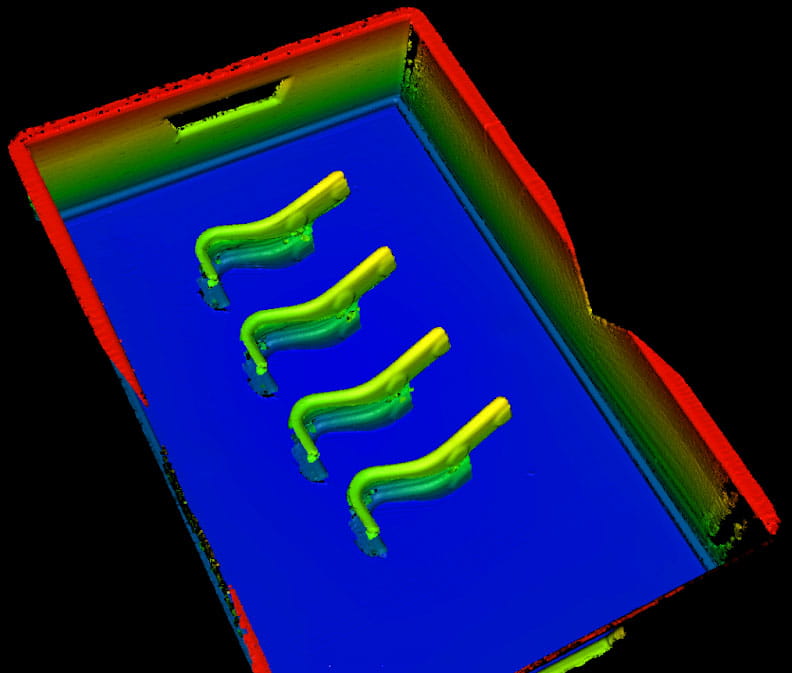

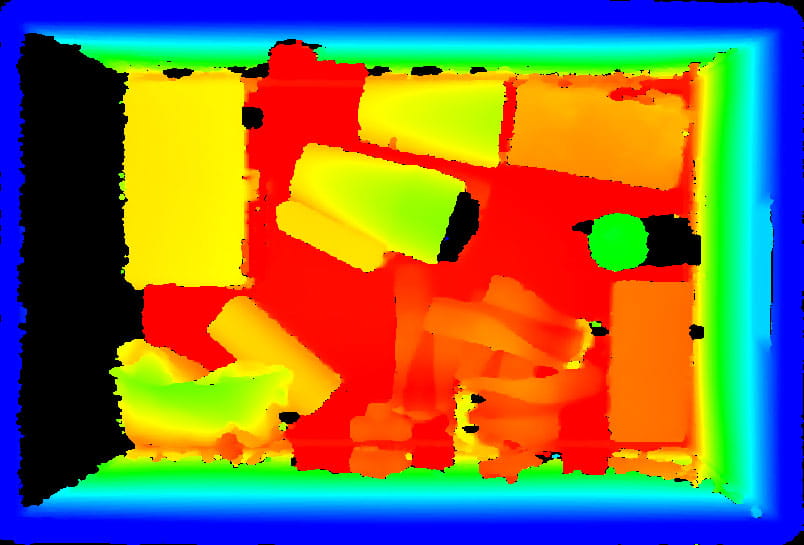

MultiView-modulen löser dessa problem genom att kombinera flera skanningsperspektiv, vilket avsevärt förbättrar objektens synlighet och minskar skymmande hinder. Detta är särskilt viktigt när man arbetar med komplexa geometriska former eller mycket reflekterande ytor och säkerställer att delar kan identifieras och plockas pålitligt.

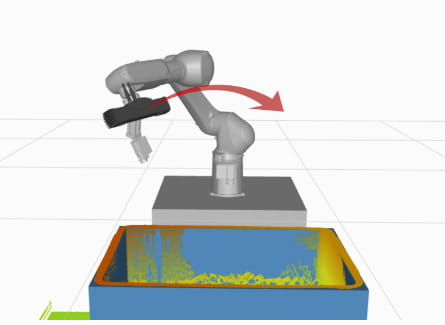

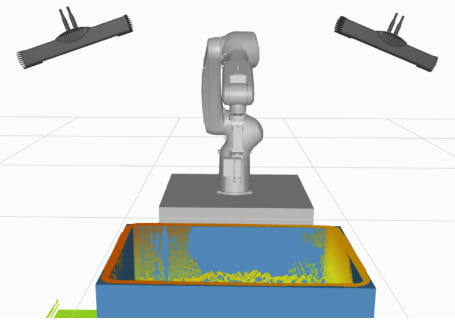

• Multiple static sensors: En primärsensor kalibreras med roboten, medan sekundära sensorer kalibreras i förhållande till primärsensorn. Skannrarna triggas sedan i sekvens
• Multiple static sensors: En primärsensor kalibreras med roboten, medan sekundära sensorer kalibreras i förhållande till primärsensorn. Skannrarna triggas sedan i sekvens

Denna modul integreras sömlöst i befintliga CAD-baserade arbetsflöden och erbjuder en flexibel och robust lösning för komplexa logistik- eller automationsprojekt.

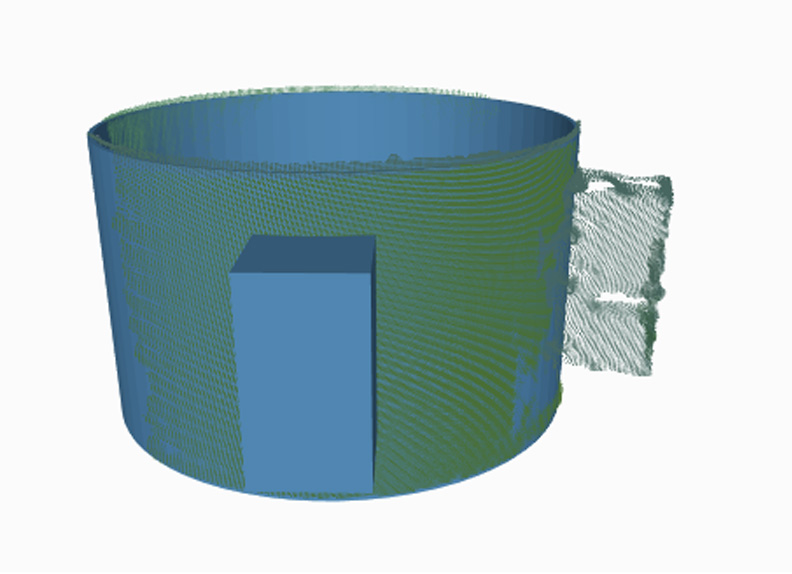

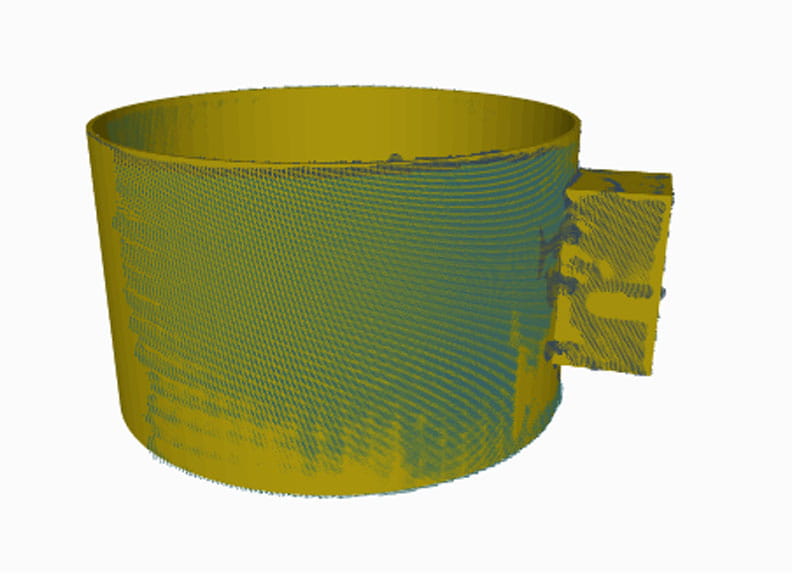

Övervinna symmetriutmaningar med Feature Alignment

Vid applikationer som kräver exakt orientering av delar kan det vara svårt att hantera objekt som verkar symmetriska men har subtila egenskaper som avgör korrekt justering. Problemet blir särskilt utmanande när dessa egenskaper är statistiskt obetydliga men ändå avgörande för en korrekt placering.

Med Feature Alignment ligger fokus på att prioritera specifika områden av intresse. Genom att definiera symmetriaxlar kan mjukvaran snabbt identifiera rätt orientering, vilket minskar behovet av omgrepp och tidskrävande justeringar. Resultatet är snabbare cykeltider och högre noggrannhet vid placering av delar.

Denna funktion är exklusivt tillgänglig för CAD-baserade lösningar, vilket gör den perfekt för arbetsflöden som kräver både noggrannhet och snabbhet.

Delad kalibrering och återanvändning av skanningar

Vid arbete med flera objekt, lådor eller varierande gripmetoder används ofta flera visionsystem. Traditionellt har detta krävt att varje system kalibreras individuellt, även om de använder samma sensor och kalibreringsparametrar – vilket ökar komplexiteten och tidsåtgången.

Med den nya funktionen Calibration Sharing förenklas processen genom att möjliggöra en enda kalibrering för alla visionsystem. Detta säkerställer konsekvent prestanda över olika uppsättningar utan behov av separat kalibrering för varje system.

Dessutom är det i vissa applikationer inte längre nödvändigt att göra separata skanningar för varje visionsystem. Tidigare behövde varje system utföra sin egen skanning under drift. Nu kan lokaliseringen starta med den senaste skanningen från den delade sensorn, vilket avsevärt minskar cykeltiderna och förbättrar den totala effektiviteten.

Denna funktion optimerar arbetsflöden för komplexa installationer och säkerställer både tidsbesparingar och smidigare drift.

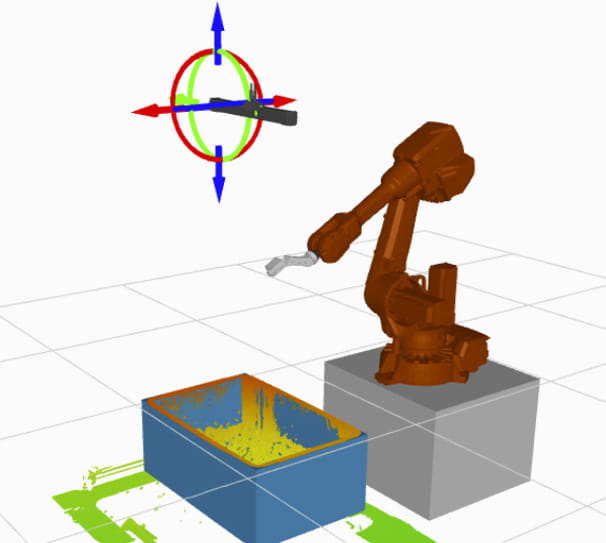

Simulerad kalibrering för flexibel testning

Ibland är roboten eller sensorn inte tillgänglig, men arbetet med att testa bin-picking-applikationen måste ändå fortsätta. Med funktionen Simulerad kalibrering blir detta möjligt genom att användarna kan efterlikna resultaten av en verklig robotkamera-kalibrering utan att behöva ha den fysiska utrustningen på plats.

Förenklade sensoranslutningar med full användning av Ethernet-portar

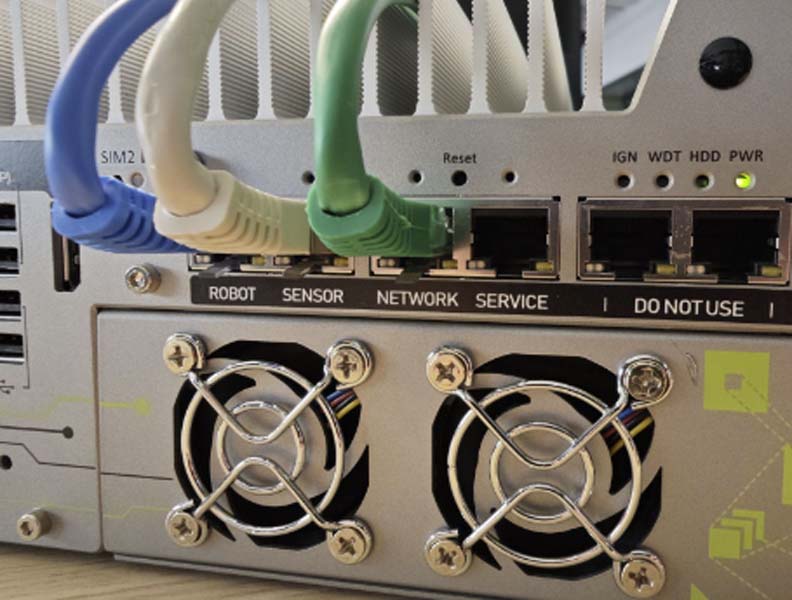

Tidigare krävde anslutning av flera sensorer till en enda visionskontroller en nätverksswitch, vilket lade till onödig komplexitet, kostnad och extra hårdvara.

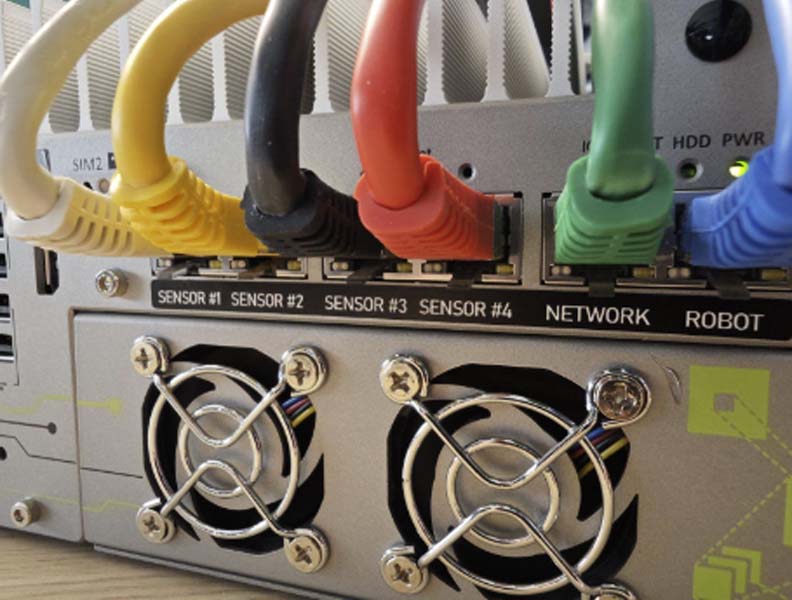

Med den senaste uppdateringen har nu alla Ethernet-portar stöd för PoE vilket innebär att inga externa switchar behövs. Vilket sparar både utrymme, energi och hårdvarukostnad.
