Värmekameran ser allt
Med en värmekamera kan du lokalisera inflammationer hos djur som inte kan berätta var de har ont, detektera skadad frukt, göra kvalitetskontroller i industrin och
upptäcka bränder innan det hinner börja brinna. Detta är bara ett par exempel av vad en värmekamera kan hjälpa till med. Nedan berättar vi mer om IR-tekniken och dess
användningsområden.
Kunskap
SÅ FUNGERAR VÄRMESTRÅLNING
Värmestrålning, eller IR-strålning, är elektromagnetisk strålning som utsänds från ytor på grund av värmen. Alla objekt utsänder värmestrålning, men färg och intensitet varierar beroende på dess temperatur. Precis som när du dimmar upp din glödlampa så går ljuset från svagt orange till starkt vitt, det har att göra med att glödtråden blir varmare. Dessa egenskaper gör att du med hjälp av en värmekamera kan bestämma temperaturen på ett objekt utan att vidröra det.
HUR KAN DU ANVÄNDA VÄRMESTRÅLNING?
Om du till exempel vill övervaka en produktionslinje för att se så inga maskiner eller processer överhettas kan en enda kamera ersätta hundratals temperaturgivare. Genom att bara be kameran larma så fort en punkt går utanför en specifik tolerans, eller om ett enda område överstiger en maxnivå. Därigenom kan problem förebyggas innan skada eller brand uppstår.

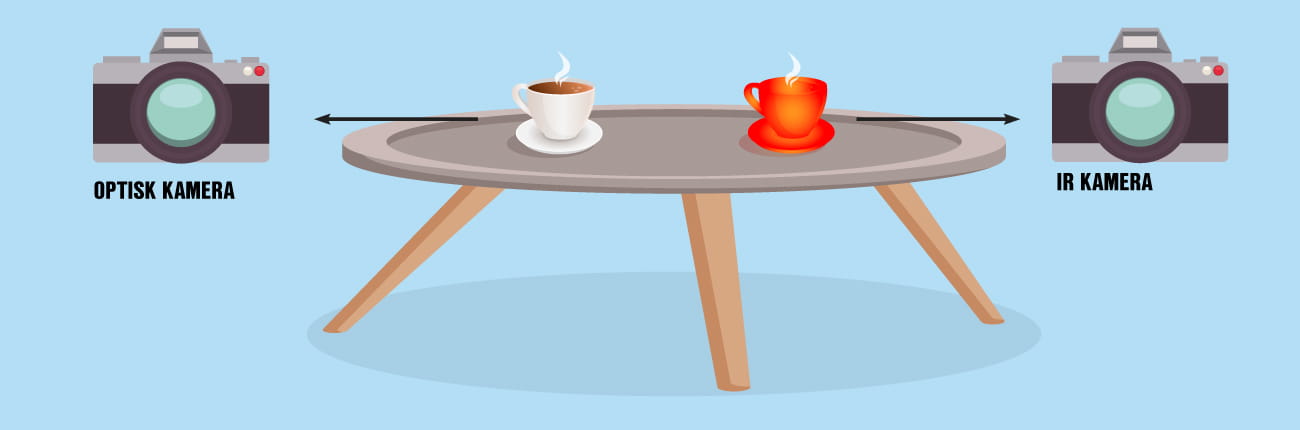

Värmestrålning används i flera olika branscher och sammanhang när du behöver mäta temperatur på till exempel vätskor, material eller annat som passerar, på avstånd. Ett lite oväntat område där en värmekamera kan vara användbar är för att hitta ett läckage eller övervaka torkningsprocesser. Precis som att du blir kall när du är fuktig, kommer även andra föremål kylas ned utav fukt. Objekt behöver alltså inte avvika i färg för att kunna upptäckas, temperatur eller fuktighet går lika bra.
En annan utmaning i ett vision system är att korrekt beskriva det du letar efter. Du måste programmera in exakt vad som är rätt eller fel för att datorn skall veta det, vilket ibland kan vara svårt. En dålig lödning eller trasig komponent kan göra att delar av ett kretskort värms upp snabbare eller långsammare än andra delar. Genom att programmera in vilka temperaturer olika delar borde ha vid normal funktion blir avvikelser lätta att upptäcka. Det är bara ett exempel på hur problem som i traditionell vision är ytterst komplexa men blir nästan banala med en värmekamera.
Som du ser kan värmestrålning vara ett bra komplement till traditionell vision. I alla vision system behöver du tydliga kontraster för att kunna urskilja det du letar efter. Men med en värmekamera öppnar sig ett helt nya möjligheter. Objekt behöver inte avvika i färg för att gå att upptäcka utan även temperatur eller fuktighet.
UNDVIK OVÄNTADE DRIFTSTOPP
Ett företag som arbetar med att krossa sten hörde av sig till oss på OEM Automatic och behövde hjälp. De behövde hitta en lösning för att ha koll på om det låg kvar stenar i krossen. Detta var ett vanligt problem och ledde till att krossen blev för varm och gick sönder. Tillfälliga driftstopp och reparationer av maskinen var såklart kostnader som de ville bli av med. Det löstes enkelt med en värmekamera som programmerades att slå larm om temperaturen steg över det normala. Då kunde maskinen stanna, rensas och sen köras igång igen. Kameran som användes till stenkrossen var en AX8, med inbyggd vision mjukvara. Därför behövs det ingen extra hårdvara för att kameran skall kunna utföra sitt uppdrag.
ANVÄNDBAR TEKNIK I FLERA BRANSCHER
Tekniken med värmekameror används som tidigare nämnt i en mängd olika branscher, allt från djurhållning till tillverkningsindustrin och livsmedel. Ett konkret exempel för industrin är problemet med att se om en limsträng ligger som den ska. Det är ofta svårt att se med traditionell vision. Men om det går att värma upp limmet några grader innan applicering kommer den lysa i en värmekamera och vara enkel att upptäcka. Nedan följer fler exempel på verksamheter där värmekameror är till stor nytta.

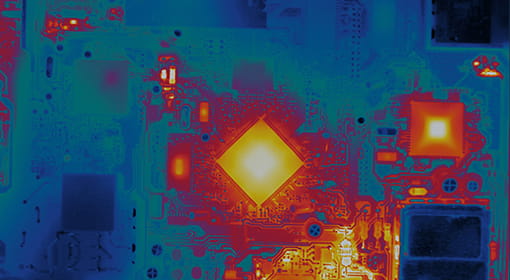

Kvalitetskontroller kan utföras på kretskort för att säkerställa en normal funktion.
Men även inom matindustrin för att detektera kantstött frukt och bakterietillväxt.

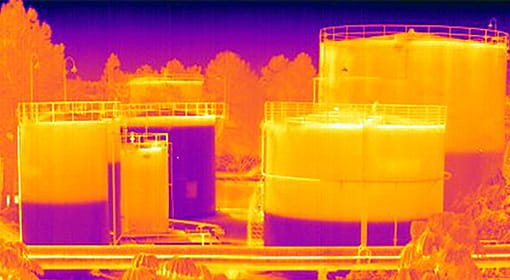

Inom processindustrin kan man förutom ren övervakning där man kan detektera brand eller andra avvikelser också göra nivå- och fuktmätningar. Även från utsidan av ett kärl kan man mäta nivån på flera samtidigt.

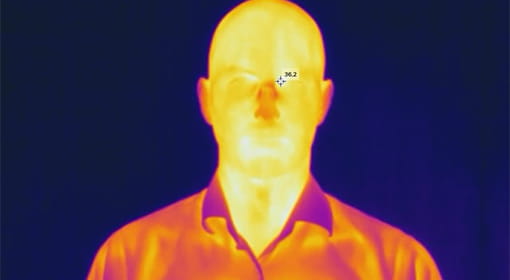

I offentliga miljöer kan värmekameror bistå med bland annat traditionell övervakning i mörker. En tillämpning som fått mycket uppmärksamhet under de senaste åren är EST (Elevated Skin Temperature) där man kan upptäcka om personer som passerar har en förhöjd kroppstemperatur.

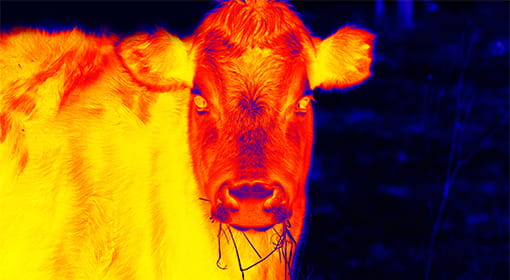

En lantbrukare kan med hjälp av en värmekamera till exempel utföra hälsokontroll på sina kor och då upptäcka eventuella inflammationer samt räkna djuren i hagen. Den kan även används till självkörande fordon för att upptäcka djur och människor i färdvägen.
FLIR SYSTEMS
FLIR Systems grundades 1978 för att utveckla prisvärda IR-sensorer till hög kvalitet. Det har de verkligen lyckats med och är idag marknadsledande och nästan synonymt med en värmekamera. Tidigare i år köptes bolaget upp av Teledyne för att bilda Teledyne FLIR. Genom sin långa erfarenhet och höga kvalitet kan de idag erbjuda en stor bredd på sina sensorer med marknadens bästa garantier. Läs mer om FLIR här
våra värmekameror
FLIR A50/A70 – NYHET!
En liten och kompakt IP66 kamera som är mycket robust med många olika tillval som linser och funktioner. Flera nya innovationer har gjort kameran mer motståndskraftig med till exempel en ny coating på linsen och det omarbetade kamerahuset. Man har även uppdaterat mjukvara för att förenkla implementeringen i IT-system samt de inbyggda funktionerna i kameran. Kameran finns i två versioner. Image Streamern används för mer avancerade analyser där bilderna skickas vidare för analys. En Smart Sensor har analysmjukvara inbyggt för enklare analyser. Den kan arbeta på egen hand och har en lång rad funktioner för hur larm skall hanteras. Kameran kan utrustas med en antenn för att strömma data över WiFi för att slippa dra kablar till avlägsna platser.

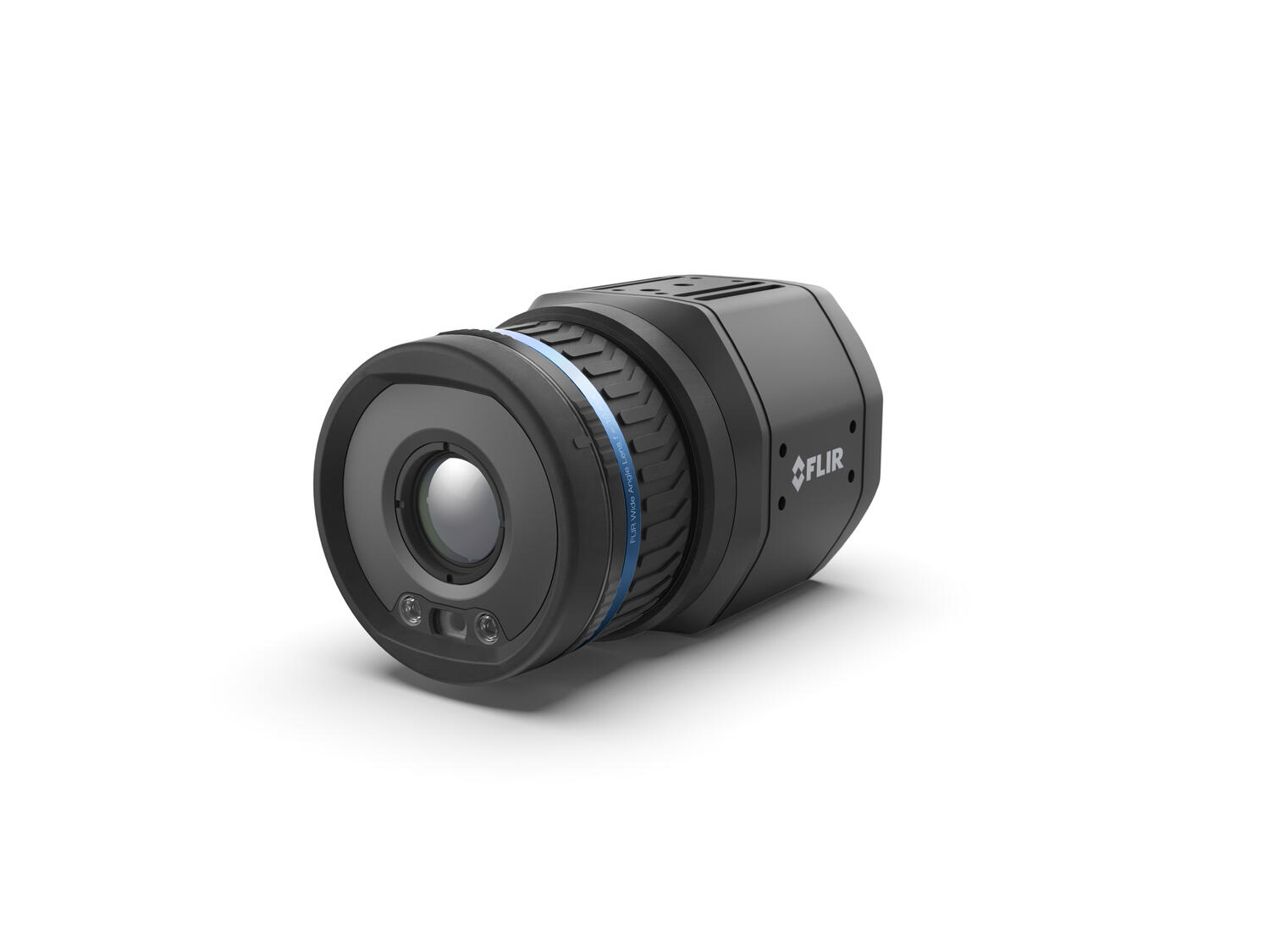

FLIR A400/A500/A700
Detta är en mer flexibel variant. Den är konstruerad utifrån samma designfilosofi som en A50/A70 och har samma tillval och funktioner. Däremot är den lite mer flexibel i sitt utförande genom utbytbara linser som även kan ha motoriserad fokus. Men detta gör att den har en lite lägre IP-klassning. Till sist har de ett större temperaturområde då de kan gå upp till 1500°C istället för 1000°C för A50/A70.
AX8
AX8 är en kompakt kamera där du får en värmekamera och vanliga kamera i ett, en lite enklare och billigare version av A50/A70 med Smart Sensor. En av fördelarna med AX8 är att man kan övervaka temperaturer och få kameran att larma vid för stora temperaturskillnader. Det låga priset gör att man kan utnyttja deras fulla potential. Genom att tidigt upptäcka elektriska och mekaniska fel, kan man förebygga att bränder eller andra skador i till exempel elskåp, lager eller serverrum.
FLIR A50/A70
- Temperaturområde: -20 till 1000°C
- Upplösning: 464 x 348 & 640 x 480
- Lins: 29°, 51° och 95°
- Bildfrekvens: 30 Hz
- Ethernet: PoE IEEE 802.3af (M12 8-pin X-coded), WiFi
FLIR A400/A700
- Temperaturområde: -20 till 1500°C
- Upplösning: 464 x 348 & 640 x 480
- Lins: 2x Macro, 6°, 14° och 42°
- Bildfrekvens: 30 Hz
- Ethernet: PoE IEEE 802.3af (M12 8-pin X-coded), WiFi
FLIR AX8
- Kompakt (54 mm × 25 mm × 95 mm)
- Ethernet IP och Modbus TCP
- Stödjer MSX-video i MPEG-, MJPEG- och H.264-format
- Inbyggt webbgränssnitt för enkel konfiguration
