Skydd mot både överström och kortslutning

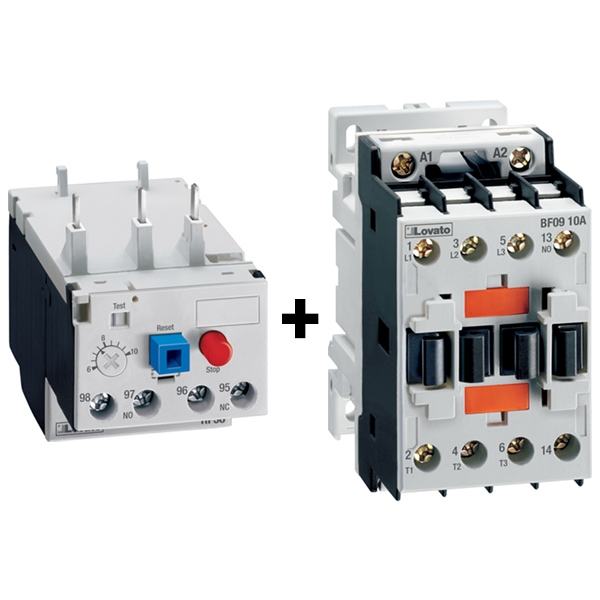

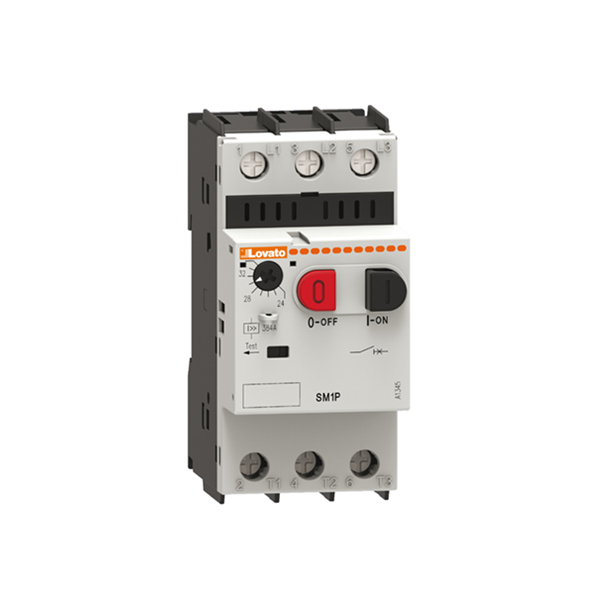

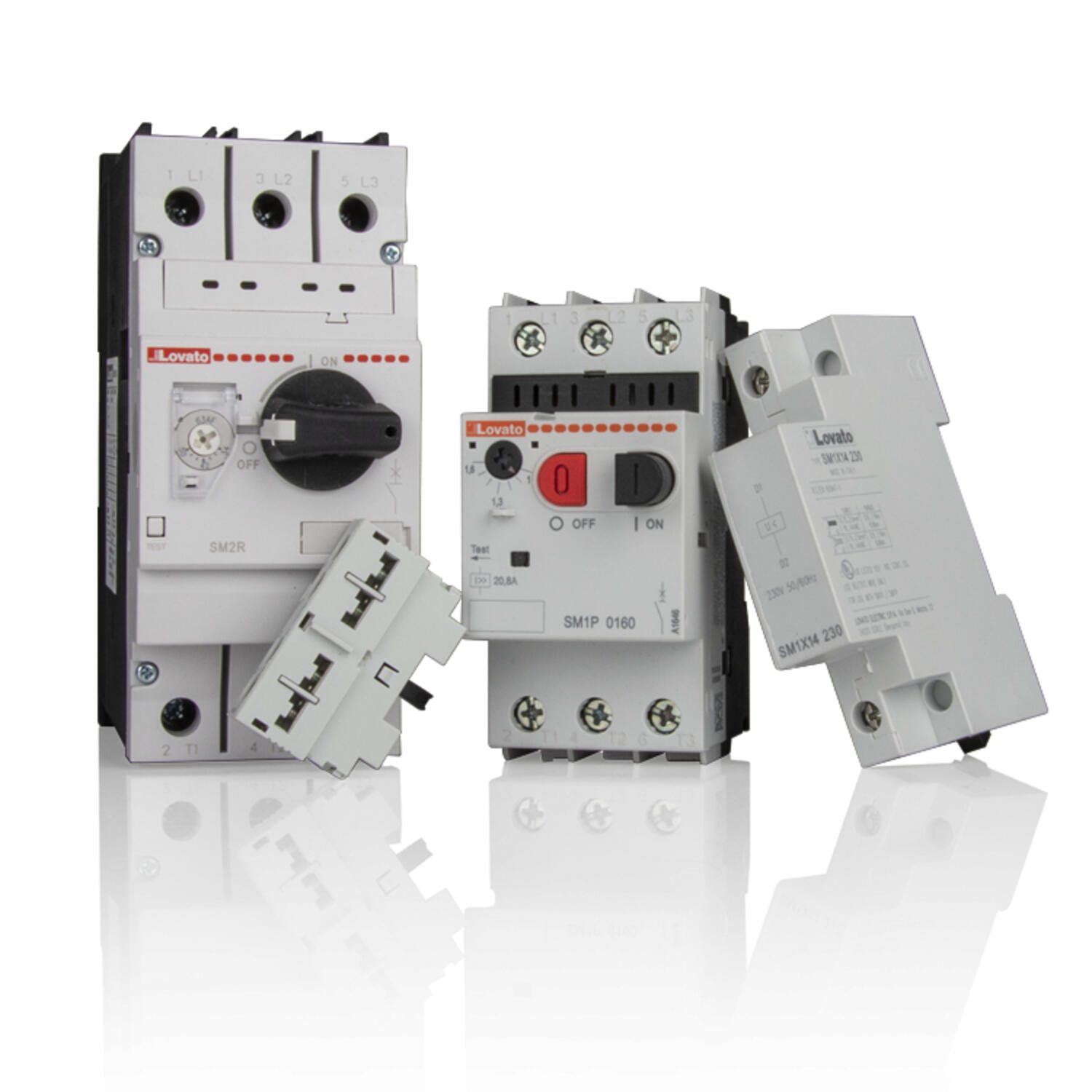

Vanligtvis brukar vi använda oss av en kontaktor med ett överströmsrelä för att skydda våra elektriska motorer mot överström men det finns ett bättre skydd som vi kallar motorskyddsbrytare. En motorskyddsbrytare skyddar inte enbart mot överström utan har fler funktionaliteter som kommer tas upp här.

Kunskap

Vad gör en motorskyddsbrytare?

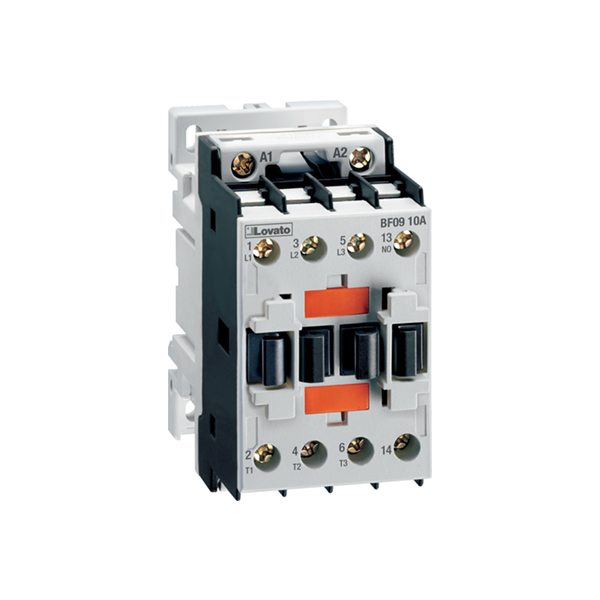

Industrier och olika produktioner använder sig av många olika sorters maskiner. Många av maskinerna har elektriska motorer som vanligtvis styrs av kontaktorer i olika storlekar. Kontaktorerna är bra för att starta och stoppa en elektrisk motor men för att motorn inte ska ta skada vid till exempel överström, det vill säga när motorn går tungt och kräver mer ström, är det bra att ha ett motorskydd. Med ett motorskydd får du alltså fler funktioner i en och samma produkt.

En motorskyddsbrytare har 4 huvudsakliga uppgifter när det gäller att driva en elektrisk motor:

Isolation av kretsen
Skydda motorn mot överström
Skydda motorn mot kortslutning
Styrning av motor (På/Av)

Isolation av kretsen

Du kan enkelt öppna kontakterna, antingen via ett vred eller via tryckknappar på motorskyddsbrytaren, och därmed bryta kretsen. Detta är kritiskt vid underhåll av elektroniska delar med risk för direktkontakt av operatören. Motorskyddsbrytaren kan låsas i öppen position för att inte riskera att någon ändrar kontakterna till slutna vid underhåll av motorn.

Skydda motorn mot överström och kortslutning

Vid händelse av överbelastning eller kortslutning kopplar motorskyddsbrytaren automatiskt ifrån kretsen. Den har interna kontakter som ansluter strömförsörjningsledare till lasten. En intern spole detekterar kortslutningsströmmarna medan ett värmekänsligt element, svetsat på bimetallen, upptäcker överström (strömmar något högre än det nominella värdet) vilket kan skada motorn.

Vanliga anledningar till varför motorn överbelastas:

Motståndet i vridmomentet är för högt för motorn i fråga
Rotorn fastnar
Motorn har många start/stopp
En av faserna felar
Uppstartstiden är för lång

Styrning av motor (på/av)

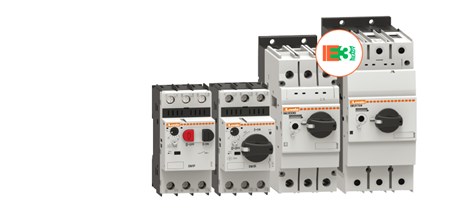

När styrning av en elektronisk motor ska göras manuellt behövs endast en motorskyddsbrytare. Motorskyddsbrytaren finns i olika varianter med både vred och knappar för manuell styrning. Till detta finns självklart olika kapslingar och tillbehör för att möjliggöra kundanpassade lösningar. Om styrning inte sker manuellt på motorskyddsbrytaren kombineras den ofta med en kontaktor.

Till motorskyddsbrytaren finns också tillbehör som möjliggör för en ännu större säkerhet för motorn till exempel underspänningsutlösare som slår ifrån kretsen vid eventuell underspänning som kan skada motorn.

Olika motorstyrningar för olika applikationer

Olika elektriska motorer kräver olika lösningar för att få ut önskad effekt. Många gånger vill man styra en motor med en kontaktor, dock säkerställer det bara funktionen att slå på och av motorn. För att få ut en så lång livslängd på en elektronisk motor som möjligt krävs också ett skydd som kopplas samman med en kontaktor.

Nedan visas 3 exempel på olika styrningar och hur mycket de skyddar motorn:
