Guide: Så väljer du rätt komponenter för gasapplikationer

Utmaningar i gasapplikationer

Vanliga problem i gasapplikationer är instabilt tryck, felaktiga flöden, läckage och svårigheter att välja rätt komponenter. Ofta handlar det inte om att en enskild produkt är felaktig, utan om att systemet som helhet inte är korrekt dimensionerat eller anpassat till applikationens krav.

För att skapa ett tillförlitligt gassystem behöver flera parametrar vägas in redan i planeringsfasen. Gastyp, in- och utloppstryck, önskat flödesområde, noggrannhetskrav, temperatur och materialval påverkar både komponentvalet och systemets prestanda. Genom att ta hänsyn till dessa faktorer från början minskar risken för driftstörningar och onödiga kostnader längre fram.

Korrekt dimensionering, kompatibla material och hög täthet är grunden för en stabil och säker installation.

Ett gassystem består av flera samverkande komponenter

Ett gassystem kan innehålla många olika komponenter beroende på applikationens krav. För att säkerställa rätt funktion krävs dock alltid kontroll över tryck, flöde och transport av gasen genom systemet.

Ett typiskt system består av tryckregulatorer, flödesinstrument, ventiler, rör och kopplingar som tillsammans skapar förutsättningar för en stabil process. Tryckregulatorn stabiliserar eller reducerar trycket till önskad nivå. Flödesinstrumentet övervakar eller styr flödet genom processen, medan rör och kopplingar säkerställer att gasen transporteras säkert mellan olika delar av systemet.

Ett exempel är processer där flera olika gaser och vätskor doseras och blandas för att skapa en önskad slutprodukt. I sådana applikationer behöver varje del av systemet bidra till en stabil och reproducerbar process. Tryckregulatorer säkerställer ett jämnt och kontrollerat tryck från gasförsörjningen, massflödesinstrument mäter eller reglerar flödet med hög precision och kopplingar samt rörsystem ser till att gaserna transporteras säkert och utan läckage genom hela processen. Om någon del i kedjan inte fungerar optimalt riskerar det att påverka både kvaliteten och repeterbarheten i slutprodukten.

När dessa komponenter är rätt dimensionerade och anpassade till varandra skapas förutsättningar för hög processkvalitet, tillförlitliga mätvärden och långsiktig driftsäkerhet.

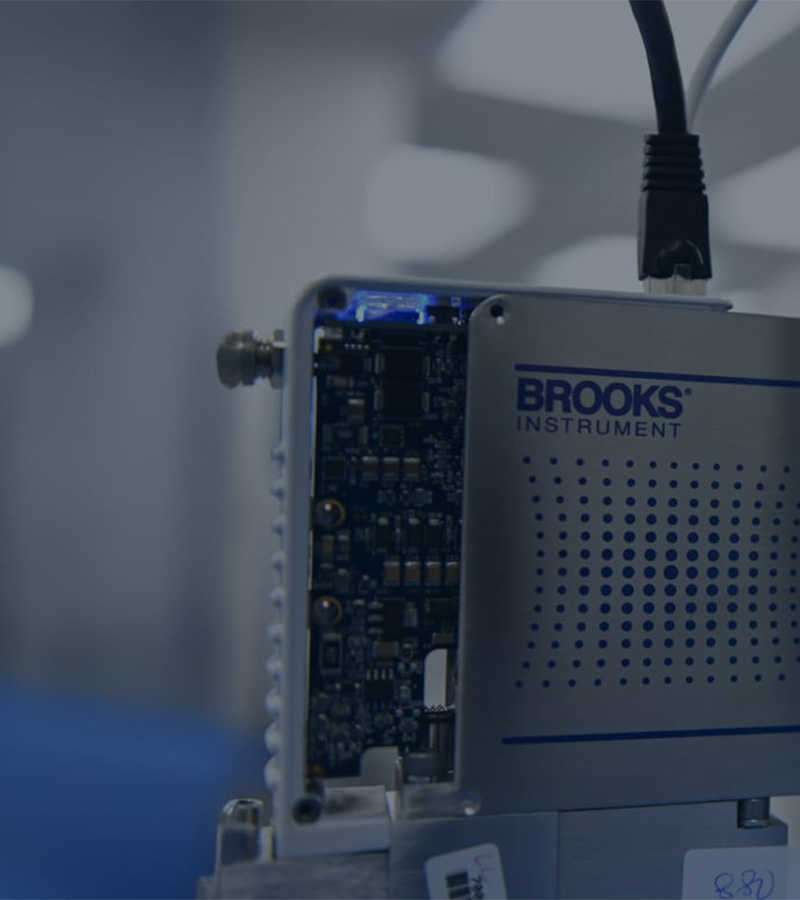

När behövs massflödesmätare för gas?

I applikationer där hög noggrannhet och processkontroll är avgörande används ofta massflödesmätare eller massflödesregulatorer.

En massflödesmätare för gas mäter mängden gas som passerar genom systemet under en given tidsperiod och ger en direkt avläsning av flödet. Detta gör den lämplig för övervakning, kontroll och noggrann dosering i krävande processer.

En massflödesregulator kombinerar mätning och reglering i samma enhet. Med hjälp av en integrerad ventil kan regulatorn automatiskt justera flödet för att upprätthålla önskat värde även när processförutsättningarna förändras.

Massflödesövervakning används ofta när:

• Hög noggrannhet krävs
• Flödet behöver regleras automatiskt
• Processen ställer krav på dokumentation och spårbarhet
• Stabil processkontroll är viktig

Vi erbjuder massflödesmätare och regulatorer för både gaser och vätskor. Sortimentet omfattar bland annat termiska, coriolis- och differentialtrycksbaserade lösningar för allt från ultrahög renhet till tuffa industriella miljöer. För applikationer där flera olika media används finns även multiflödeslösningar som kan hantera flera gaser i samma instrument.

Genom att använda modern gasflödesmätning får operatören tillgång till realtidsdata som gör det möjligt att optimera processen, minska svinn och förbättra produktkvaliteten. Samtidigt är det viktigt att ta hänsyn till gasens egenskaper, exempelvis densitet, samt säkerställa att instrumentet dimensioneras korrekt utifrån aktuella flöden, tryck och temperaturer.

👉 Läs mer om massflödesövervakning

När räcker en rotameter?

Alla applikationer kräver inte avancerad flödesreglering. För enklare övervakning kan en rotameter vara ett kostnadseffektivt och driftsäkert alternativ.

En rotameter, även kallad svävkroppsmätare, mäter flödet med hjälp av en flottör som rör sig i ett koniskt mätrör. När flödet ökar stiger flottören tills jämvikt uppnås, vilket gör att flödet kan avläsas direkt på skalan.

Rotametrar används inom många olika industrier eftersom de kombinerar enkelhet med tillförlitlig mätning. En stor fördel är att de inte kräver extern strömförsörjning, vilket gör dem lämpliga i både avlägsna och krävande miljöer.

Några av de främsta fördelarna med rotametrar är:

• Ingen extern strömförsörjning krävs
• Enkel installation och minimalt underhåll
• God repeterbarhet och tillförlitlig mätning
• Lågt tryckfall
• Möjlighet att visuellt övervaka processen
• Kostnadseffektiv lösning för många applikationer

Våra rotametrar finns i utföranden av plast, glas och metall och kan anpassas med exempelvis larmfunktioner, 4–20 mA eller HART-kommunikation. För den som vill kunna justera flödet manuellt finns även modeller som kan kompletteras med nålventil.

👉 Läs mer om rotametrar

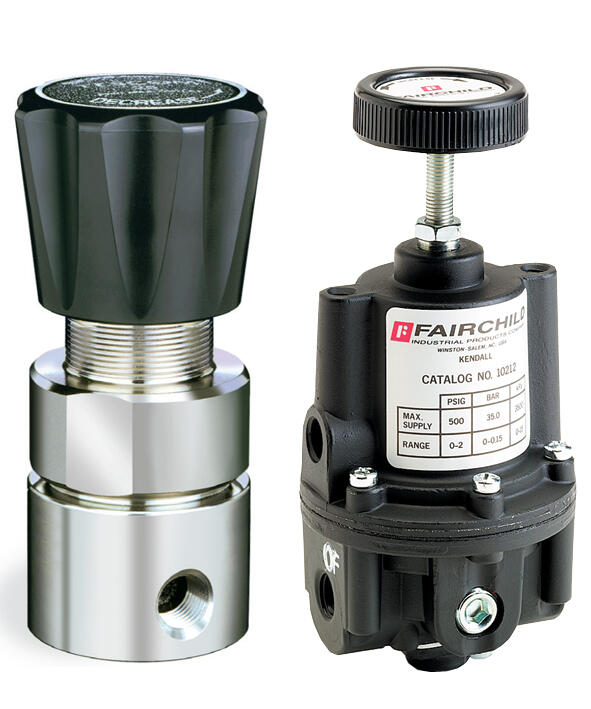

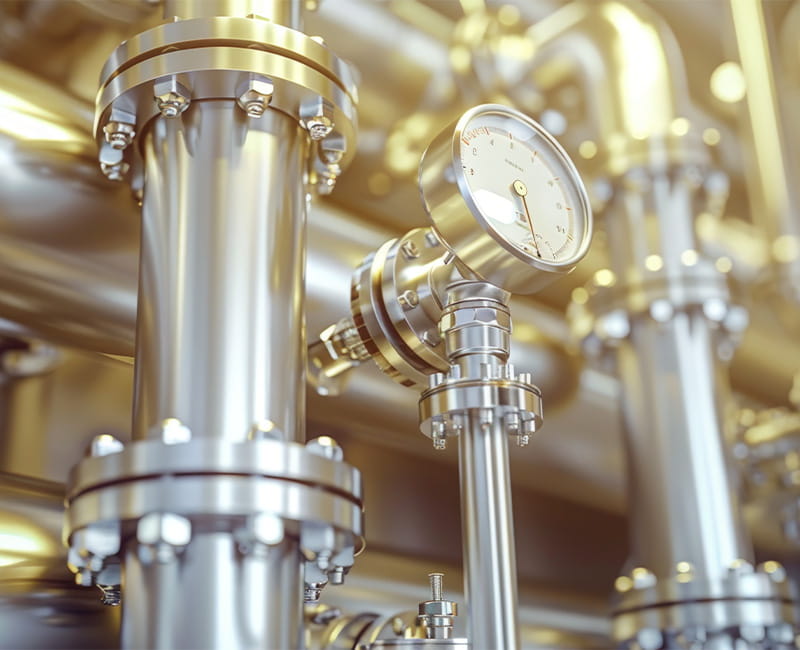

Vikten av stabil tryckreglering

Trycket är en avgörande parameter i många gasapplikationer. Om trycket varierar kan det påverka både mätresultat och processens stabilitet.

Vid val av gasregulator behöver hänsyn tas till bland annat tryckområde, flödeskapacitet, reglernoggrannhet, gastyp och materialval. En tryckregulator för gas som är fel dimensionerad eller inte anpassad för applikationen kan orsaka trycksvängningar, instabila mätvärden och försämrad processkvalitet.

Precisionsreglering är särskilt viktigt inom analys-, kalibrerings-, halvledar- och testapplikationer där även små variationer kan påverka slutresultatet.

Vi erbjuder manuella tryckregulatorer och mottrycksregulatorer för krävande applikationer samt högprecisionstryckregulatorer för luft och neutrala gaser. Lösningarna finns i flera utföranden och material för att möta olika krav på tryck, flöde och miljö.

Genom att välja rätt regulator skapas förutsättningar för en stabil process och mer tillförlitliga resultat över tid.

👉 Läs mer om precisionsreglering

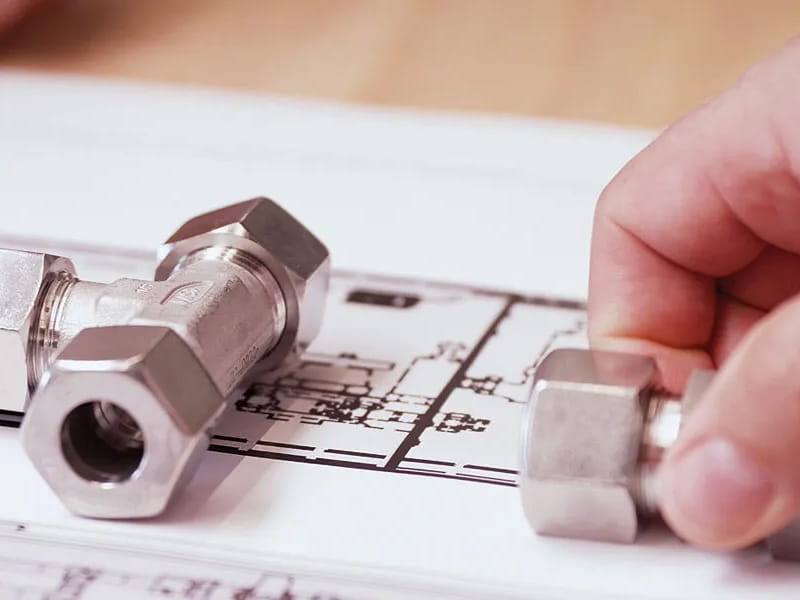

Täta kopplingar är avgörande

I gasapplikationer kan även mycket små läckage få stor påverkan på både säkerhet och processprestanda. Därför är valet av kopplingar och material en viktig del av systemdesignen.

Rostfria klämringskopplingar används ofta i applikationer där höga krav ställs på täthet, korrosionsbeständighet och lång livslängd. De förekommer inom bland annat kemi-, livsmedels- och läkemedelsindustrin där driftsäkerhet och tillförlitlighet är avgörande.

Vanliga orsaker till läckage är:

• Felaktig åtdragning
• Återanvändning av skadade komponenter
• Material som inte är kompatibla med gasen

Genom att välja rätt material och följa rekommenderade installationsanvisningar kan risken för driftstörningar och läckage minimeras.

👉 Läs mer om rostfria klämringskopplingar

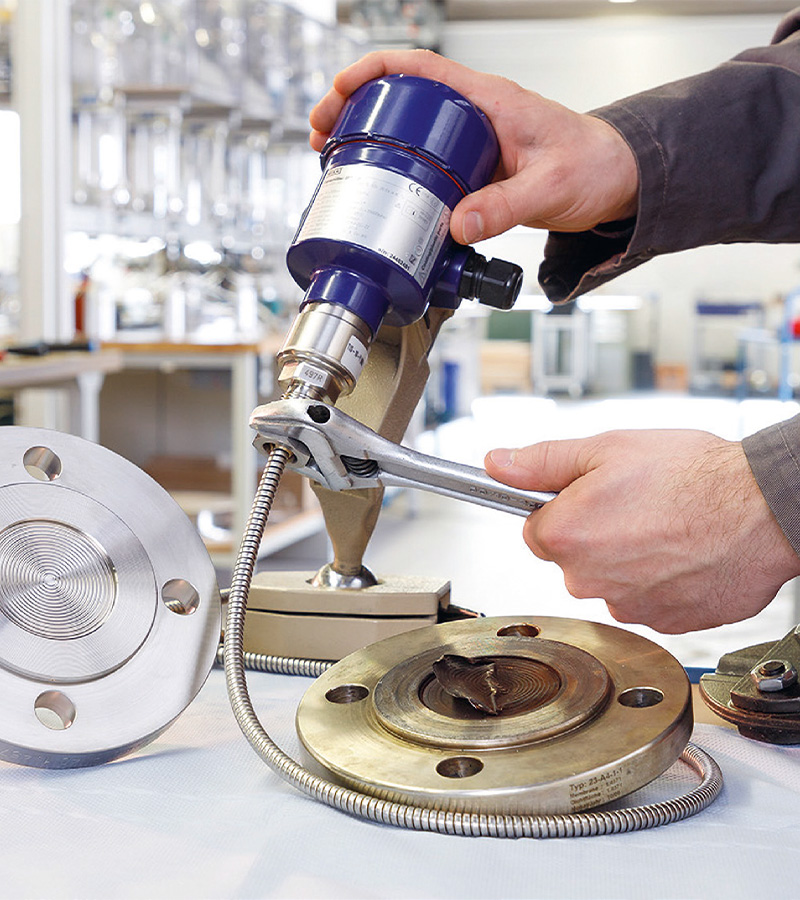

Service och kalibrering för långsiktig driftsäkerhet

Även ett väl dimensionerat system behöver underhållas för att fortsätta leverera tillförlitliga mätvärden över tid.

Kalibrering används för att verifiera att instrumenten fortfarande mäter korrekt och uppfyller aktuella krav på noggrannhet och spårbarhet. Service omfattar exempelvis inspektion, rengöring och reparation av utrustningen för att säkerställa fortsatt driftsäkerhet.

Service- och kalibreringsbehovet varierar beroende på applikationens kritikalitet, användningsgrad och kvalitetskrav, men årlig kalibrering är vanligt förekommande i många verksamheter.

Regelbunden service och kalibrering bidrar till:

• Ökad säkerhet
• Förbättrad spårbarhet
• Högre mätnoggrannhet
• Stabilare processer
• Längre livslängd på utrustningen

Vi erbjuder service och kalibrering av termiska massflödesmätare och rotametrar oavsett fabrikat, vilket hjälper dig att säkerställa korrekta mätvärden och bibehållen processprestanda över tid.

👉 Läs mer om service & kalibrering

Vilken lösning passar din applikation?

Valet av teknik beror på vilka krav som ställs på processen.

Om behovet främst handlar om enkel visuell övervakning är en rotameter ofta ett bra val. Om applikationen däremot kräver hög noggrannhet och tillförlitlig gasflödesmätning är en massflödesmätare vanligtvis den bästa lösningen.

För processer där flödet inte bara ska mätas utan även regleras automatiskt används massflödesregulatorer. Om fokus istället ligger på att skapa ett stabilt processtryck är en väl dimensionerad gasregulator eller tryckregulator för gas en avgörande del av systemet.

I applikationer där täthet är särskilt viktig bör även val av rör och kopplingar prioriteras tidigt i projektet.
