Lär dig mer om kamströmställare

När det gäller valet mellan kamströmställare och minikamströmställare (MK) är det viktigt att förstå vilken typ av last som ska manövreras. Kamströmställare är generellt designade för AC-spänning, men vid användning med DC-spänning krävs särskild hänsyn till de tekniska specifikationerna. Nedan finner du en beräkningstabell som kan hjälpa dig att göra rätt val.

Kunskap

Till- och frånslag utan last

AC20 enligt IEC 60 947-3

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Godkänd ström (A)	10	20	25	32	40	63	80	200	250

Koppling av resistiv last innehåller viss överlast

AC21 enligt IEC 60 947-3

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Godkänd ström (A)	10	16	20	25	32	50	80	160	200

Koppling av elektromagnetisk last

AC15 enligt IEC 60 947-5-1 vid 230 V AC

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Godkänd ström (A)	2,5	6	8	10	12	-	-	-	-

Motorer samt andra höga induktiva laster

AC23 enligt IEC 60 947-3

Brytare		MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Godkänd ström (A)	3x230 V	1,8	4,0	5,5	7,5	11,0	15,0	18,5	-	-
	3x400 V	3,0	7,5	11,0	11,0	11,0	22,0	25,0	-	-
	3x500 V	-	5,5	11,0	11,0	11,0	25,0	25,0	-	-
	3x690 V	-	4,0	10,0	10,0	11,0	18,5	22,0	-	-

Kortslutna motorer, Till- och frånslag av startström, Reversering och motströmsbromsning

AC3 enligt IEC 60 947-3

Brytare		PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Godkänd ström (A)	3x230 V	3,0	4,0	4,0	5,5	11,0	15,0	-	-
	3x400 V	4,0	7,5	7,5	11,0	18,5	22,0	-	-
	3x500 V	5,5	7,5	7,5	11,0	18,5	22,0	-	-
	3x690 V	3,0	7,5	7,5	11,0	18,5	22,0	-	-
Godkänd effekt P (Hp)	3x230 V	4,0	5,5	5,5	7,5	15,0	20,0	-	-
	3x400 V	5,5	10,0	10,0	15,0	25,0	30,0	-	-
	3x500 V	5,5	10,0	10,0	15,0	25,0	30,0	-	-
	3x690 V	4,0	10,0	10,0	15,0	25,0	30,0	-	-

Isolationsmärkspänning (V)

AC23 enligt IEC 60 947-3

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
UTE-VDE-CEI (V)	500	660	690	690	660	660	660	660	660
CSA (Canada) (V)	-	600	600	600	600	600	600	600	600
UL (USA) (V)	-	600	600	600	600	600	600	600	600
CEE 24 (V)	-	400	400	400	400	400	400	-	-

Max. överström (A) under 1 sekund

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Ampere (A)	300	300	400	420	800	1200	1500	2400	3000

Max. kabelarea (mm²)

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Enkelledare	1,5	4,0	6(4)*	6(4)*	6	16	16	Ø8 mm anslutning för kabelsko	Ø8 mm anslutning för kabelsko
Flertrådig ledare	1,5	2,5	4	4	6	16	16	Ø8 mm anslutning för kabelsko	Ø8 mm anslutning för kabelsko
* Vid användning av kabelhylsa

Resistiva eller svagt induktiva laster

DC1 Ampere vid 24 V DC

Brytare	MK	PR12	PR17	PR21	PR26	PR40	PR63	PR125	PR160
Ampere (A)*	10	16	20	25	32	50	80	-	-
* Gälller för slutning av en (1) kontakt. För högre spänningar se tabell enligt nedan.

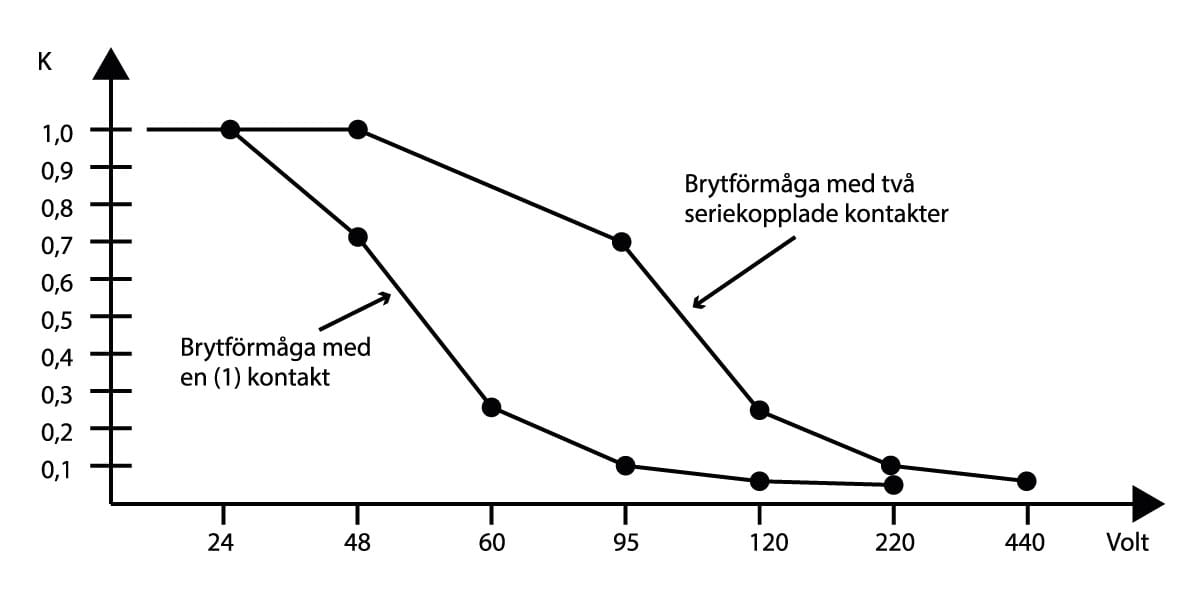

Vid DC-spänning används denna tabell för att beräkna brytförmågan (A).
Ex. För en PR12 vid 48 V DC med en (1) kontakt blir formeln 16 x 0,7 = 11,2 Amp.
