Lär dig mer om transientskydd och kabeltyper för DIN-kontakter
Vid styrning av magnetventiler kan spänningsspikar orsaka ljusbågar och skador på både reläer och spolar, vilket leder till kortare livslängd och driftstörningar. Genom att välja rätt transientskydd minskar du risken för överspänning och skyddar din utrustning effektivt. I den här guiden går vi igenom olika typer av transientskydd, deras fördelar och hur du väljer rätt lösning för din applikation.
Kunskap
Transientskyddets funktion
Transientskydd används för att skydda såväl magnetventilens spole samt dess styrelektronik, vid frånslag av spolen alstras en spänningsspik som kan skapa en ljusbåge i det relä som styr magnetventilen. Detta får till följd en betydligt förkortad livslängd på reläet. Vid tillslag kan spolen utsättas för yttre spänningsspikar som kan förstöra spolens lindningsvarv med kortslutning som resultat.Hur du väljer transientskydd
Innan man väljer transientskydd bör man tänka på följande saker:
- Vilken typ av spänning har spolen, AC/DC?
- Eftersom de elektriska komponenterna har olika urladdningstid, hur snabbt förlopp behöver jag?
- Hur känslig är den elektronik som styr spolen?
Olika transientskydd och inkopplingar
Lysdiod + släckdiod C3
Vid frånslag av spolen drivs strömmen som orsakats av självinduktion genom släckdioden, vilket medför att den lagrade energin omvandlas till värmeenergi i spolen.
Fördelar:
- Släckdioden klarar av arr arbeta på 12 V till 230 V, hänsyn måste dock tas till lysdioden
- Backspänningen kan inte överstiga 0,7 V DC
- Lysdiod för indikering av spänning
Nackdelar:
- Fungerar endast vid likspänning, viktigt att koppla plus/minus rätt, annars förstörs dioden
- Relativt lång urladdningstid vilket förlänger stängningstiden hos ventilen
Typ C3
Lysdiod + varistor C4
När spänningsspiken p.g.a. av självinduktion når varistorns gränsvärde, kortsluter denna kretsen och den lagrade energin omvandlas till värmeenergi i varistorn och spolen. Gränsvärdet för varistorerna i mPm´s kontakter är ungefär dubbla matningsspänningen, se tabell nedan.
Fördelar:
- Spänningen överstiger aldrig varistorns max. spänning
- Ej polaritetsberoende, går att använda vid både lik- och växelspänning
- Vid lämpligt vald varistor är uppladdningstiden kort
- Lysdiod för indikering av spänning
Nackdelar:
- Man får en viss backspänning, upp till varistorns max. spänning

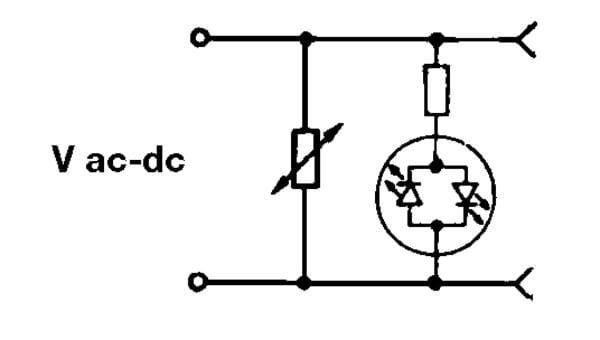

Typ C4
Lysdiod + zenerdiod S0
Vid frånslag av spolen drivs strömmen som orsakats av självinduktion genom den dubbelriktade zenerdioden, vilket medför att den lagrade energin omvandlas till värmeenergi i spolen.
Fördelar:
- Bra skydd mot spänningsspikar (begränsad av transilspänningen hos zenerdioden)
- Skyddar mot spänningsspikar från matningssidan och mot backspänning
- Ej polaritetsberoende, går att använda både vid lik- och växelspänning
- Lysdiod för indikering av spänning
Nackdelar:
- Lämpligast för 12-48 V. (Finns för spänning upp till 230 V på förfrågan).
- Relativt lång urladdningstid vilket förlänger stängningstiden hos ventilen.
Typ S0
Likriktarbrygga och varistor med eller utan lysdiod R0, R2
Används för att omvandla en växelspänning till en likspänning, varistorn sitter som skydd mot yttre spänningsspikar precis som i C4-kretsen.
Fördelar:
- Lysdiod för indikering av spänning, se R2
- Transientskydd i form av varistor
Nackdelar:
- Viss spänningsförlust ca. 10%

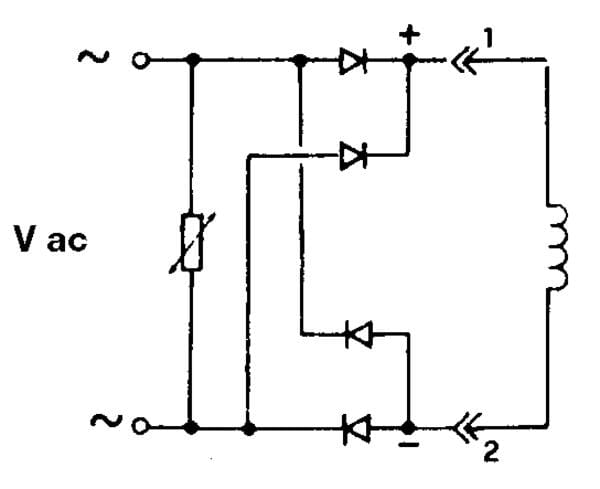

Typ R0

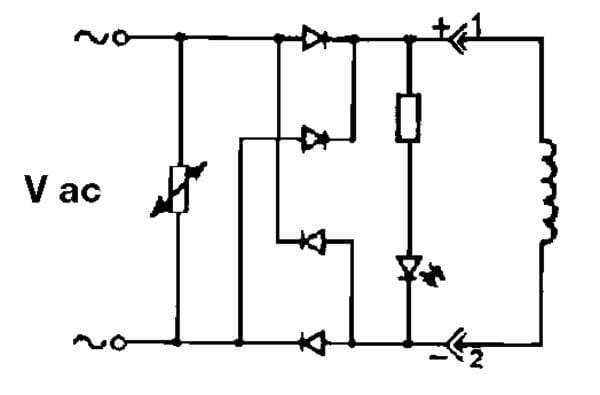

Typ R2 med lysdiod
Elektrisk specifikation
| MATNINGSSPÄNNING | MAXIMAL MATNINGSSPÄNNING | ENERGITYP | KARAKTERISTISK VARISTORSPÄNNING |
|---|
| V AC/DC | V AC | V DC | JOULE | MIN | NOM. | MAX. |
|---|---|---|---|---|---|---|
| 12 | 14 | 18 | 0,9 | 18,7 | 22 | 26 |
| 24 | 30 | 38 | 1,8 | 42 | 47 | 52 |
| 48 | 60 | 80 | 1,5 | 90 | 100 | 110 |
| 110 | 130 | 170 | 1,2 | 164 | 205 | 246 |
| 220 | 250 | 320 | 8 | 350 | 390 | 429 |
| 24* | 30 | 38 | 1 | 42 | 47 | 52 |
Kabelspecifikation
| KABELTYPER | PUR 0,5 | PUR 0,75 | PVC-CEI 0,5 | PVC-CEI 1,0 | PVC 0,75 |
|---|---|---|---|---|---|
| Beteckning i best.nr. | P2 | P3 | I2 | I4 | N3 |
| Kabelfärg | Svart | Svart | Grå | Grå | Svart |
| Färg på ledarna | Enligt UNEL 0722 (brun, blå och gul/grön) | Enligt UNEL 0722 (brun, blå och gul/grön) | Enligt UNEL 0722 (brun, blå och gul/grön) | Enligt UNEL 0722 (brun, blå och gul/grön) | Enligt UNEL 0722 (brun, blå och gul/grön) |
| Dimension på ledarna, två ledare | 2x0,5 mm² | 2x0,75 mm² | 2x0,5 mm² | 2x1,0 mm² | 2x0,75 mm² |
| Dimension på ledarna, tre ledare | 3x0,5 mm² | 3x075 mm² | 3x0,5 mm² | 3x1,0 mm² | 3x0,75 mm² |
| Ytterdiameter | 5,5 mm | 6,5 mm | 5,5 mm | 7,1 mm | 6,6 mm |
| Maximal spänning | 300 V | 300 V | 300 V | 300 V | 300 V |
| Arbetstemperatur rörlig applikation | -5 °C till +90 °C | -5 °C till +90 °C | -5 °C till +70 °C | -5 °C till +70 °C | -5 °C till +70 °C |
| Arbetstemperatur fast applikation | -30 °C till +90 °C | -30 °C till +90 °C | -5 °C till +70 °C | -5 °C till +70 °C | -5 °C till +70 °C |
| Minsta böjradie | 10 ggr. ytterdiameter av kabeln (rörlig applikation) | 10 ggr. ytterdiameter av kabeln (rörlig applikation) | 10 ggr. ytterdiameter av kabeln (rörlig applikation) | 10 ggr. ytterdiameter av kabeln (rörlig applikation) | 10 ggr. ytterdiameter av kabeln (rörlig applikation) |
| Oljeresistiv | Ja | Ja | Ja | Ja | Nej |
| Flamsäker | Nej | Nej | Ja | Ja | Nej |
