Lär dig mer om förreglingsbrytare

Maskindirektivet

Enligt Maskindirektivet (2006/42/EG, AFS 2008:03) måste alla öppningsbara luckor, grindar och dörrar kring farliga maskiner vara utrustade med förreglingsbrytare. Dessa brytare övervakas av ett säkerhetsrelä eller en säkerhets-PLC som säkerställer att maskinen endast kan starta när skydden är korrekt stängda. Skulle skyddet öppnas kopplas kraften till maskinens farliga rörelser omedelbart bort för att undvika olyckor.

För att uppnå detta används olika typer av förreglingsbrytare och låsanordningar, anpassade efter applikationens krav.

Icke låsbara brytare

Beröringsfria brytare är ett utmärkt val för många tillämpningar tack vare deras stora tolerans mot skeva luckor och grindar. Denna egenskap gör dem både lätta att montera och bidrar till en driftsäkrare maskin. Till skillnad från traditionella nyckelbrytare har de ingen nyckelingång där smuts eller spån kan fastna, vilket är särskilt fördelaktigt i branscher med höga hygienkrav, som exempelvis livsmedelsindustrin. Eftersom de beröringsfria brytarna inte utsätts för mekaniskt slitage, har de också en längre livslängd. Dessutom gör deras design det enklare att uppfylla högsta säkerhetsnivå.

Det är dock viktigt att tänka på att det i vissa applikationer kan krävas två nyckelbrytare för att uppnå rätt säkerhetsnivå. Om skyddet behöver vara låst finns låsbara brytare, som både indikerar dörrens läge och håller dörren låst.

Beröringsfria brytare har flera fördelar, såsom stor tolerans mot skeva luckor, högsta säkerhetsnivå, enklare montering, enkel rengöring, ingen mekanisk påverkan, ingjuten kabel, små fysiska mått och LED-indikering.

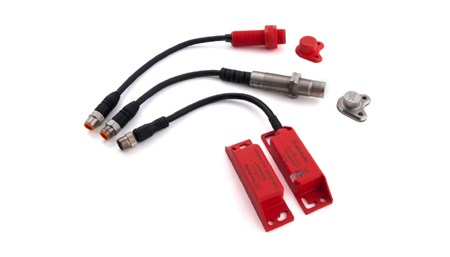

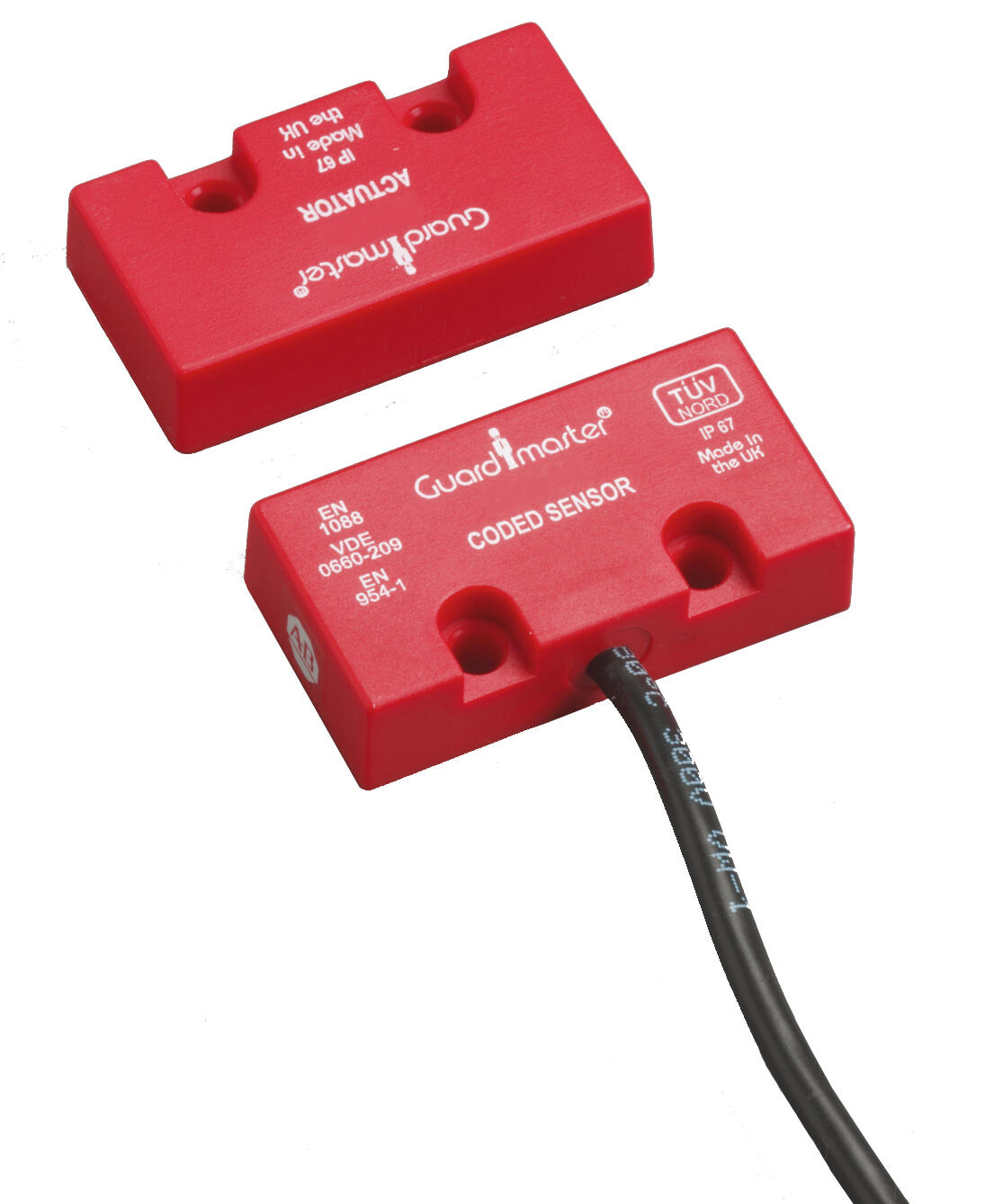

I vårt sortiment av beröringsfria magnetbrytare ingår de kodade brytarna MC1 och MC2 samt den okodade Ferrogard. MC1 och MC2 uppfyller högsta säkerhetsnivå men kräver ett säkerhetsrelä eller säkra ingångar på ett säkerhets-PLC per brytare. Ferrogard är ett utmärkt val för att ersätta trasiga nyckelbrytare på befintliga maskiner och finns i både plast och rostfritt stål. Notera att Ferrogard är okodad, vilket bör tas i beaktning vid installation.

För beröringsfria säkerhetsbrytare erbjuder vi säkerhetsgivaren SensaGuard, som är egensäker och självövervakande. SensaGuard uppfyller högsta säkerhetsnivå, även vid seriekoppling, vilket gör den idealisk för applikationer med höga säkerhetskrav.

I vårt sortiment av nyckelbrytare finns brytare i plast eller metall med eller utan snabbkontakt. De finns i ett antal olika storlekar och med olika antal kontakter.

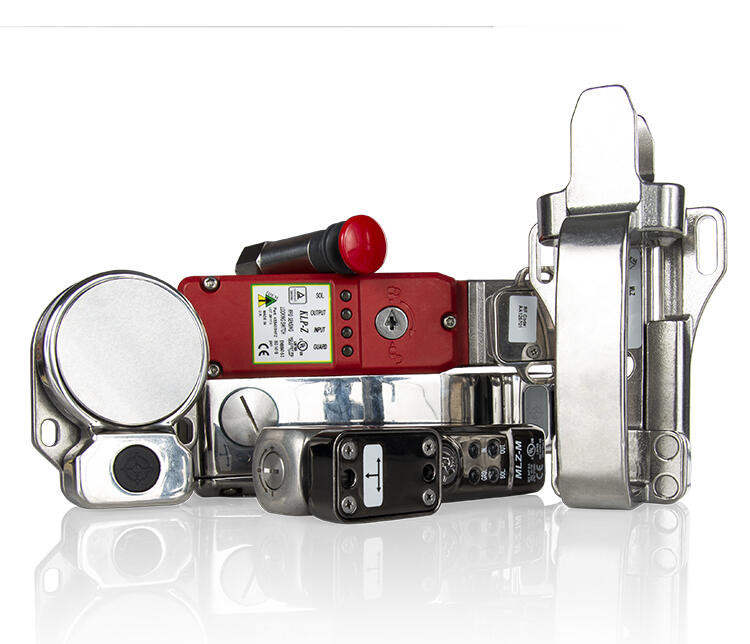

Låsbara brytare

Låsbara brytare är en central del av maskinsäkerheten och används för att säkerställa att riskfyllda maskinfunktioner inte kan starta förrän skydden är stängda, samt att skydden förblir låsta tills risken för skada är eliminerad. Enligt Maskindirektivet krävs låsbara förreglingsbrytare i situationer där maskinen har en så lång utrullningstid att operatören hinner öppna skyddet, passera det och riskera att utsättas för fara. Om en operatör kan nå riskområdet innan faran har upphört, måste skydden vara försedda med låsanordningar som:

• Förhindrar att riskfyllda maskinfunktioner startar förrän skyddet är stängt.
• Håller skyddet stängt och låst tills risken för skada har eliminerats.

Egenskaper och säkerhetsnivå

Låsbara brytare har flera avancerade egenskaper som gör dem både säkra och pålitliga. De är IP69K-klassade, certifierade enligt cULus och TÜV, och har en M12-kontakt samt LED-indikering. Dessutom är de individuellt kodade och utrustade med två säkra PNP-utgångar (OSSD). Dessa brytare uppfyller säkerhetskraven för SIL 3 och PL e, även vid seriekoppling, vilket gör dem till ett utmärkt val för applikationer med höga säkerhetskrav.

Styrning av låsbara brytare

För att låsbara brytare ska fungera korrekt måste styrsignalen uppfylla den säkerhetsnivå som riskbedömningen kräver. Det finns olika sätt att styra en låsbar brytare, beroende på applikationen:

• Genom tid: En säker tidsmodul kan användas för att fördröja tillträdet till det farliga området. Tidsinställningen ska överstiga maskinens längsta stopptid med marginal. Dock kan denna metod vara mindre effektiv om utrullningstiden varierar mycket.
• Genom avkänning direkt på den roterande delen: Detta är det säkraste sättet att styra låsbara brytare, eftersom det även övervakar transmissionen. Till exempel kan en avbruten drivrem leda till längre stopptider, vilket denna metod kan hantera.
• Genom avkänning av motorns elektromotoriska kraft (EMK): Detta är en enkel och smidig lösning som installeras direkt på kontaktorns utgångssida. Metoden övervakar motorns status och tillåter tillträde så fort motorn har stannat.

Skydd av processen

Utöver att skydda operatören kan låsbara brytare också användas för att skydda känsliga processer, såsom svetsning, limning eller målningsarbeten. I dessa fall är det viktigt att undvika avbrott som kan orsaka produktionsbortfall eller kassation av material. I sådana applikationer är styrningen av öppningsläget inte lika kritisk som vid personskydd. För att uppnå högre driftsäkerhet rekommenderas säkra stilleståndsvakter, eftersom de erbjuder en dubblerad och övervakad funktion som är mer pålitlig än standardkomponenter. Även om investeringen i dessa vakter kan vara högre, betalar den sig snabbt genom minskade störningar och ökad effektivitet.

Låsbara brytare är en viktig komponent för att uppfylla säkerhetskraven och samtidigt säkerställa en effektiv och tillförlitlig produktionsprocess. De erbjuder en kombination av hög säkerhet, robusthet och användarvänlighet som gör dem oumbärliga i moderna maskinapplikationer.

SS-EN ISO 14119:2013

I den nya standarden gällande förreglingsbrytare så har det bland annat förtydligats hur brytare ska monteras beroende på vilken typ av brytare och nivå på kodning de har.

Indelning av förreglingsbrytare i olika typer

Kodad mottagare

Kodningen för säkerhetsbrytare delas in i tre nivåer: låg, medel och hög:

• Låg: 1–9 koder
• Medel: 10–1 000 koder
• Hög: Fler än 1 000 koder

För brytare med låg kodningsnivå ställs högre krav för att förhindra manipulation. Det rekommenderas att komplettera med en ytterligare brytare. Sändardelen, alltså den del med kabelanslutningen, bör monteras på ett sätt som gör den svår att manipulera, exempelvis:

• Utom räckhåll
• Dold eller svårtillgänglig
• Programmerad i styrsystemet för att kräva att brytaren öppnas vid specifika tillfällen, alternativt att operatören instrueras att öppna och stänga skyddet.

Mottagaren ska fästas med icke-löstagbara skruvar, nitar eller svetsning. För brytare av typ 2 eller 3 med medel eller hög kodningsnivå krävs endast att mottagaren monteras med icke-löstagbara skruvar.

Låsbara brytare

Vid val av låsbara brytare måste hänsyn tas till dynamiska krafter som kan uppstå vid exempelvis vibrationer eller om dörren studsar vid automatisk låsning. Enligt tabell I.1 i SS-EN ISO 14119:2013 varierar de maximala statiska krafterna beroende på situation:

• 600 N: Sittande, där en lucka öppnas med en hand.
• 700 N: Stående, där en skjutdörr öppnas med en hand.
• 1 400 N: Stående, där en lucka öppnas uppåt med båda händerna.

Feluteslutning

Under vissa förutsättningar kan feluteslutning användas på låsfunktionen utan att begränsa prestandanivån (PL). För nyckelbrytare kan detta innebära att maximalt PL d uppnås.

• TLS GD2: Kan uppnå PL d.
• TLS-Z GD2: Kan uppnå PL e tack vare en RFID-kodad beröringsfri givare som övervakar om dörren är öppen eller stängd.

Seriekoppling av brytare
Vid seriekoppling av elektromekaniska kontakter finns risk för maskning, vilket innebär att vissa fel inte upptäcks. Detta kan begränsa den maximala prestandanivån (PL) som systemet kan uppnå. Med brytare som har OSSD-utgångar kan dock PL e uppnås även vid seriekoppling.

*Oftare än en gång per timme.

Fasta och öppningsbara skydd

Enligt den uppdaterade standarden SS-EN ISO 14120 har kraven för när fasta eller förreglade skydd ska användas skärpts. I den nya standarden krävs förreglade skydd om skyddet behöver monteras bort minst en gång per vecka, jämfört med det tidigare kravet som var en gång per dag.
