Automatisera & säkra ditt sågverk
Hur kan du optimera effektiviteten och säkerheten i ett sågverk? Genom en bred produktportfölj, med komponenter som fotoceller, låssystem, ultraljudsgivare, säkerhetsmoduler och mycket mer, erbjuder vi en helhetslösning inom sensorer och maskinsäkerhet. Med våra lösningar för den maskinbyggande industrin finns vi här när du vill automatisera och säkra maskinerna i ett sågverk.
Kunskap

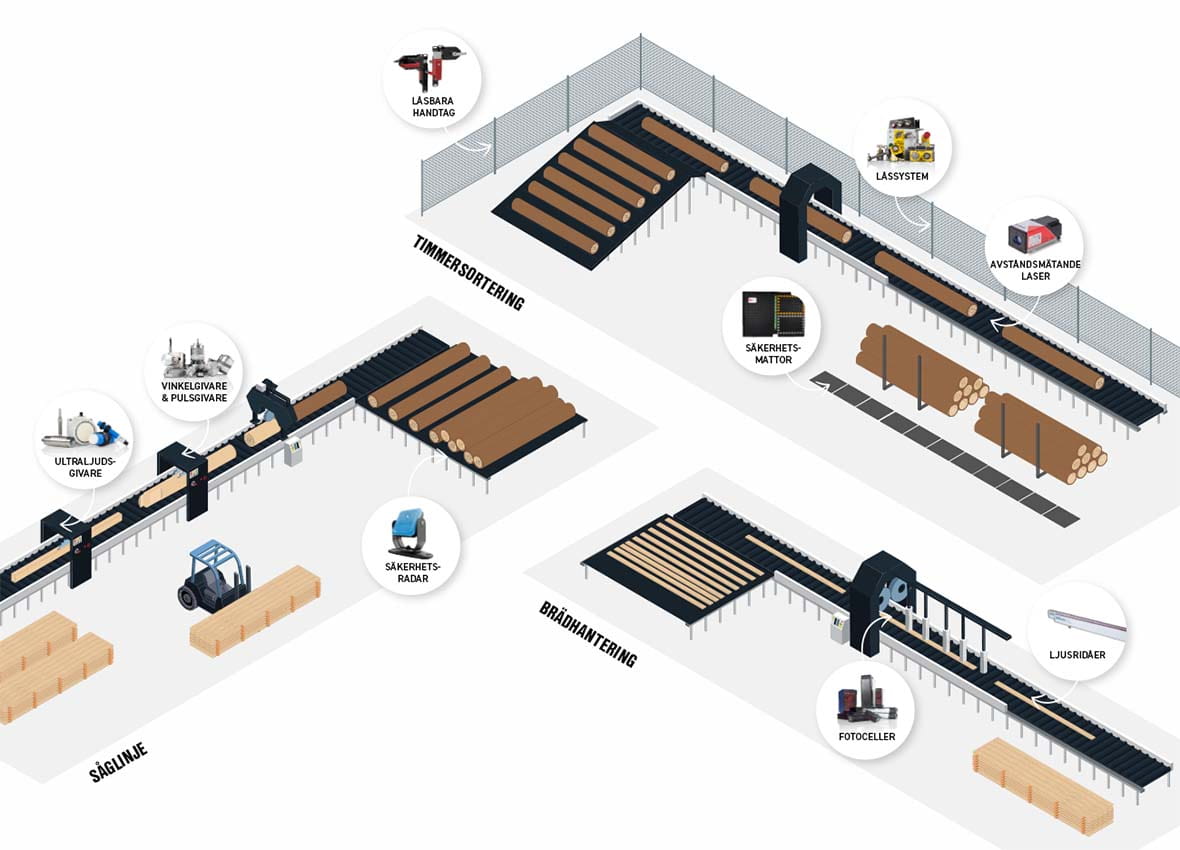

Timmersortering, såglinje och brädhantering
Vi har gjort ett exempel där vi delar in ett sågverk i tre delar - timmersortering, såglinje och brädhantering. Nedan ser du dem var för sig och exempel på vilka komponenter vi kan erbjuda.
Effektivisera arbetet
Tryggare och säkrare arbetsmiljö

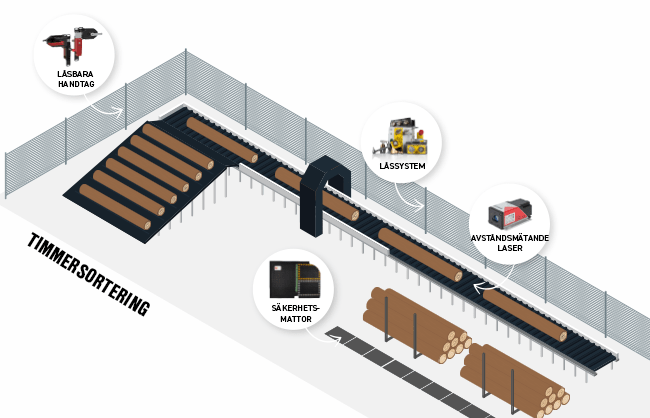

1. Timmersortering
Vi erbjuder komponenter som:
Låssystem med säkerheten inbyggd i form av kodade nycklar. Med minimal kabeldragning och hög skaktålighet lämpar sig våra låssystem väl där annars solenoidstyrda föreglingsbrytare skakar sönder.
Låsbart handtag eller skjutregel? Välj vad som passar dig bäst, båda är elektriskt låsbara med hela 3000N hållkraft! Välj till knappar och indikeringslampor efter behov. Skulle du även behöva kommunicera på ett säkert sätt? Inga problem, vi löser även ProfiSafe kommunikation.
Med vår avståndsmätande laser håller du enkelt koll på var ditt rundvirke är. Använd laser för precisionsmätning eller endast för positionering.
Säkerhetsmattor med enkel installation och med 100 % aktiveringsyta säkerställer en robust och tålig lösning. Okänslighet mot damm och att spån faller ner i riskområdet innebär en högre driftsäkerhet jämfört med tex ljusstråleskydd som annars lätt störs ut.

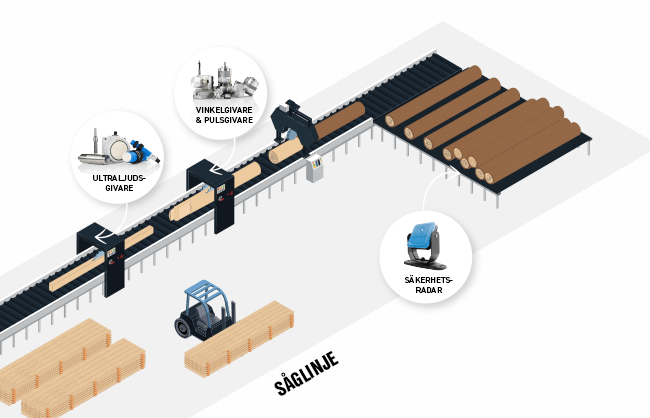

2. Såglinje
I vårt sortiment erbjuder vi:
Ultraljudsgivare, vilka är helt okänsliga mot virkets olika färgnyanser. Du får en mycket bra beröringsfri detektering vilket lämpar sig väl vid ströläggaren. Jämfört med en optisk lösning får du här en mer exakt detektering vilket innebär att du kan lägga ströt tätare och på så sätt effektivisera produktionen.
Vinkelgivare! Med våra vinkelgivare (pulsgivare) får du enkelt koll på positioneringen av de olika transportbanor som transporterar virket genom sågverkets processer. Välj inkrementell pulsgivare för position, hastighet eller rörelse. Behöver du veta en absolut position? Välj våra flervariga absoultkodade vinkelgivare där till och med ett strömavbrott inte rår på vinkelgivaren att tappa sin position. Detta innebär att du slipper hitta ändlägesgivare eller dylikt för att återställa processen utan kan fortsätta som innan strömavbrottet.
SIL 2/Pld säkerhetsradarsystem med överlägsen prestanda! Ett aktivt radarsystem som övervakar det farliga området runt såglinjen. Vår säkerhetsradar använder kroppsdetektering för att säkerställa att ingen människa befinner sig i det farliga området. Till skillnad mot optisk övervakning känner radarsignalen genom små föremål som tex. spån vilket säkerställer minimal driftstörning.

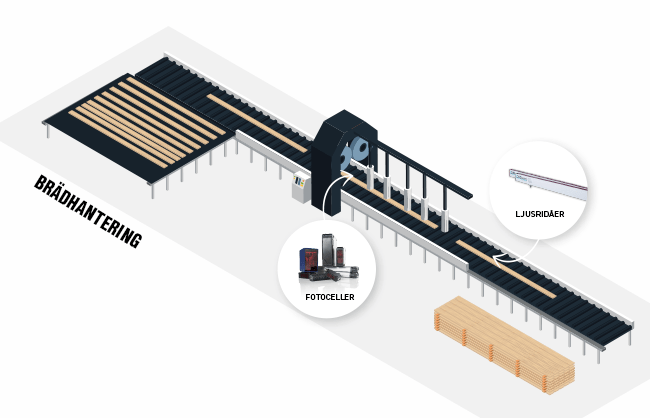

3. Brädhantering
Vi erbjuder exempelvis:
Fotoceller för beröringsfri detektering av virket. Vi har de flesta tekniker i vårt sortiment med både LED och laserljus samt flera varianter med multispänning och reläutgångar till ditt förfogande. Använd tidsfunktioner att filtrera bort störningar utomhus under skärmtaken eller varför inte de färg-och formokänsliga fotocellerna med bakgrundavbländning.
Vare sig du behöver mäta eller detektera använder du med fördel våra ljusridåer. Fördelen med de mätande ljusridåerna är att du får ett exakt mått på virkets längd och även diameter. Detta innebär att du hela tiden kan optimera produktionen i de olika processerna. För att detektera virkespaketen väljer du med fördel från vår LS-Serie. Ljusridåerna jobbar med en integrerad styrenhet vilket gör dem väldigt kompakta och lätta att bygga in i stolpar eller profiler.
Välj mellan parallella eller diagonala strålar samt olika detekteringshöjder så hjälper vi till att anpassa dina ljusridåer efter dina önskemål.
produkterna för ditt sågverk
Fotoceller
Fotoceller används för att beröringsfritt detektera olika objekt med LED- eller laserljus. Finns med flera olika tekniker, sändare/mottagare och mot reflektor där man bryter strålen eller direktavkännande där man känner direkt mot objektet.
Långa avstånd upp till 60 m
Varianter med multispänning och reläutgång
Tidsfunktioner (filtrera bort oönskade störningar)
Direktavkännande med bakgrundsavbländning – färg- och formokänsliga

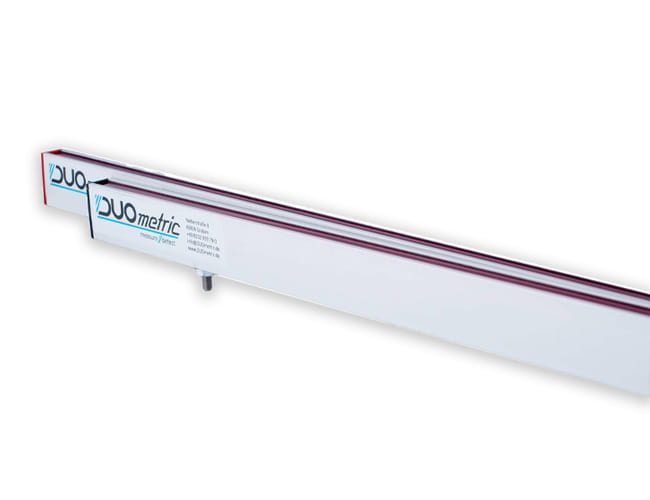

Ljusridåer
Har du föremål som behöver mätas eller räknas på ett mer effektivt sätt? Vi hjälper dig med kundanpassade ljusridåer skräddarsydda efter din applikation.
Mätning för ett exakt mått på ett objekts höjd, längd eller bredd
Positionsdetektion. Var befinner sig ert material inom ett visst område?
Detektering/räkning av material. Det finns en lämplig lösning oavsett vad du behöver upptäcka eller räkna

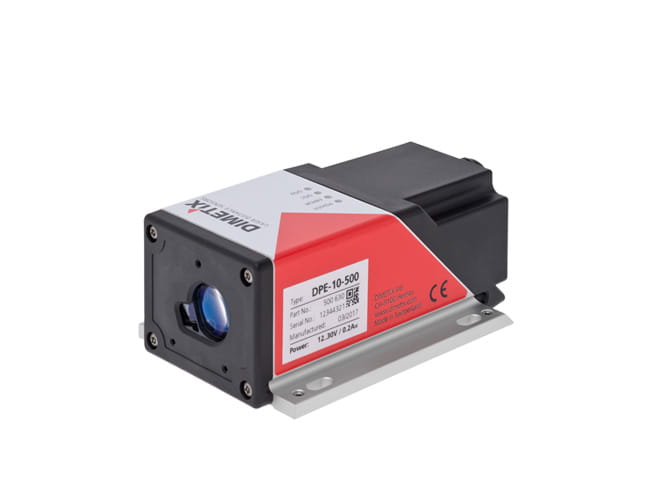

Avståndsmätande laser
Med avståndsmätande laser blir det möjligt med precisionsmätning ner till hundradels millimeter eller upp till riktigt långa avstånd på 500 m med millimeterprecision.
Avståndsmätning och fastställande av positioner
Längd, tjocklek och diametermätning
Positionsövervakning av rörliga objekt
Positionering av lyftanläggningar och transportsystem

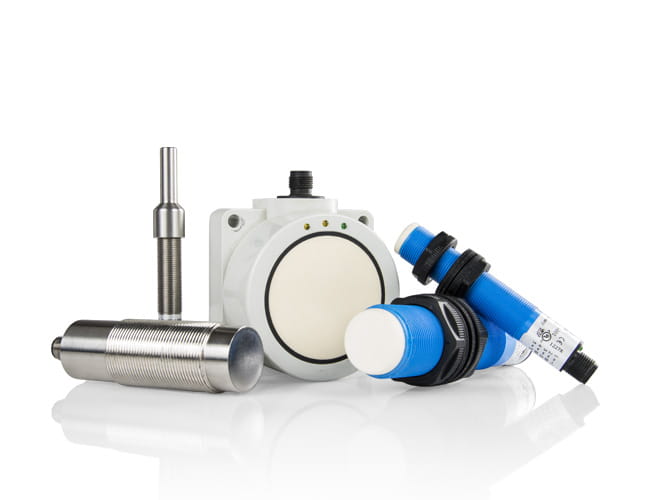

Ultraljudsgivare
Beröringsfri detektering med ljudvågor. Ultraljud ger en färgokänslig och dammtålig detektering. Perfekt vid träbearbetning. Klarar temperaturer mellan -20 till +70 °C.
Avkänningsavstånd från 25–6000 mm
Analog eller digital utgång
Färgokänslig och klarar även transparenta föremål
Närvarokontroll eller mätning

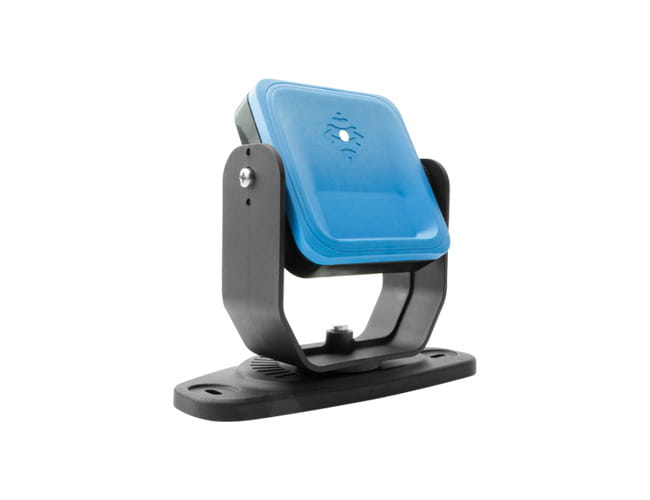

Säkerhetsradar
SIL 2/Pld säkerhetsradarsystem. Certifierat för användning kring farliga maskiner och säkerställer överlägsen prestanda, där rök, damm eller maskinavfall får optiska sensorer att generera falska larm.
Bra i damm, ånga, rök, vattenstänk och spån
Ett aktivt säkerhetsradarsystem som övervakar det farliga området kring en maskin eller applikation. Systemet har två säkerhetsfunktioner:
Detekteringsfunktion: Sätter maskinen i säkert läge när någon befinner sig inom det farliga området
Återställningsfunktion: Förhindrar omstart av maskinen när någon befinner sig inom det farliga området

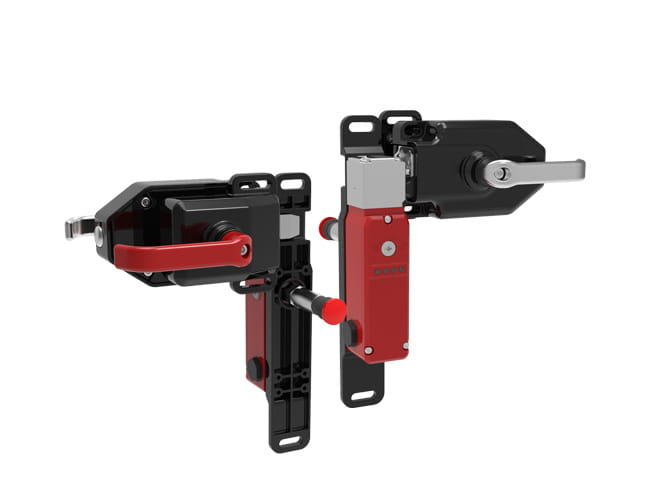

Låsbara handtag
Handtag eller skjutregel som vänder sig till den tyngre industrin. Sågverk och övrig tung industri har länge efterfrågat en produkt som håller för extra tuff miljö och med Rear Escape Handle minskar risken för att operatörer blir inlåsta i farligt utrymme.
Elektrisklåsbar, 3000 N
Unik kodning via RFID
Från -25 till +40 °C
Anpassningsbar med knappar, omkopplare och indikeringslampor
Profisafe

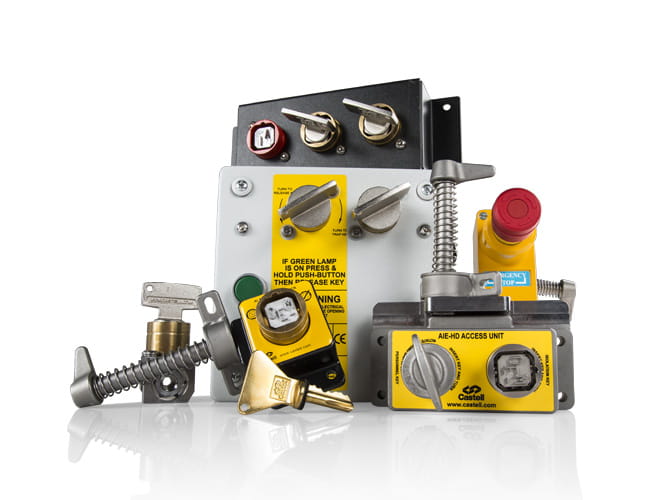

Låssystem
Mekaniska låssystem för minimalt med kabeldragning och enkel installation. Med någon av våra manöverbrytare bryts manöverkretsen och maskinen stannar. Nyckeln som frigörs från brytaren används sedan för att t.ex. öppna en dörr eller lucka. Castells låssystem används ofta i applikationer som innebär hög risk för operatören.
Enkelt
Driftsäkert
Minimalt med kabeldragning
Robust konstruktion

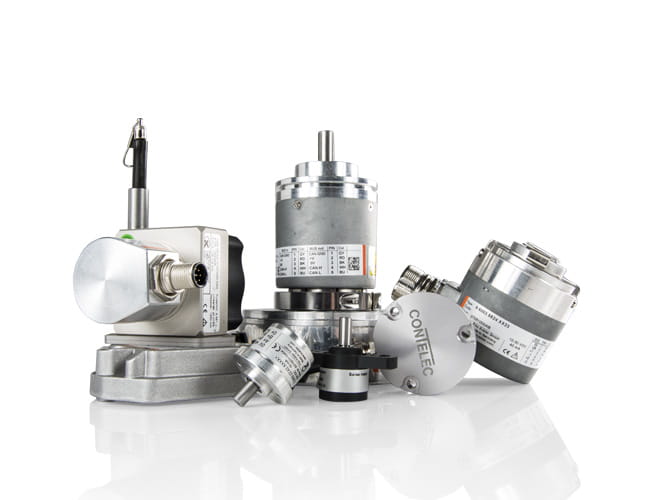

Vinkelgivare & Pulsgivare
Vinkelgivare och pulsgivare används för att mäta vinkel, hastighet, längd och rörelse. För de tuffaste miljöerna finns även beröringsfria vinkelgivare som är okänsliga mot olja, vatten och spån.
Hög chocktålighet
Inkrementell eller Absolutkodat
Serie med SIL2 och SIL3-klassade pulsgivare

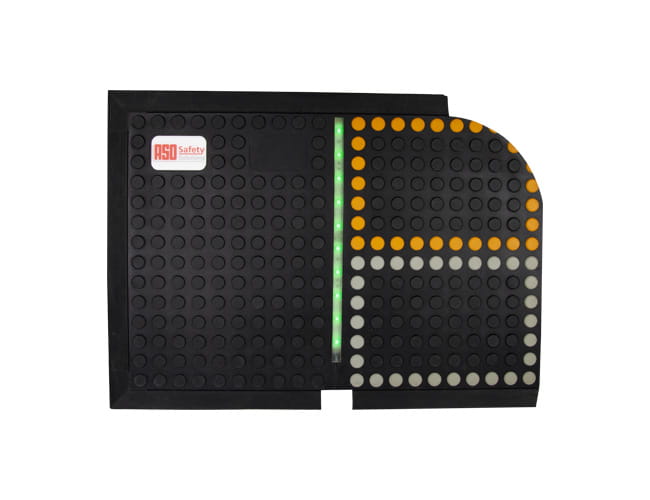

Säkerhetsmattor
Matta som primärt skyddsstopp ser till att maskinen ger ett omedelbart stopp. Okänsliga mot dammiga/rökiga miljöer samt där det finns risk att mindre föremål exempelvis spån faller ner i riskområdet.
Robust konstruktion för riktigt krävande miljöer
100 % aktiveringsyta
Kan anpassas efter önskemål
Certifierade specialister på maskinsäkerhet
Vi på OEM Automatic har jobbat med säkerhetslösningar sedan 1989, långt innan maskindirektivet fanns. För att du som kund ska känna dig trygg i ditt val av säkerhetsleverantör har vi certifierade maskinsäkerhetsspecialister, enligt SIS Swedish Standards institute, som alltid finns nära till hands för teknisk support.
