Välj rätt kabelkedja
Kabelkedjor används för att skydda kablarna i en rörlig applikation. Rörelserna kan vara horisontella, vertikala, roterande eller 3-dimensionella. Det kan vara svårt att välja rätt men det kan vi hjälpa dig med!
Kunskap
1. TYP AV KABELKEDJA
Slaglängd eller den totala rörelsen avgör hur robust kabelkedja som behövs samt hur den ska monteras.

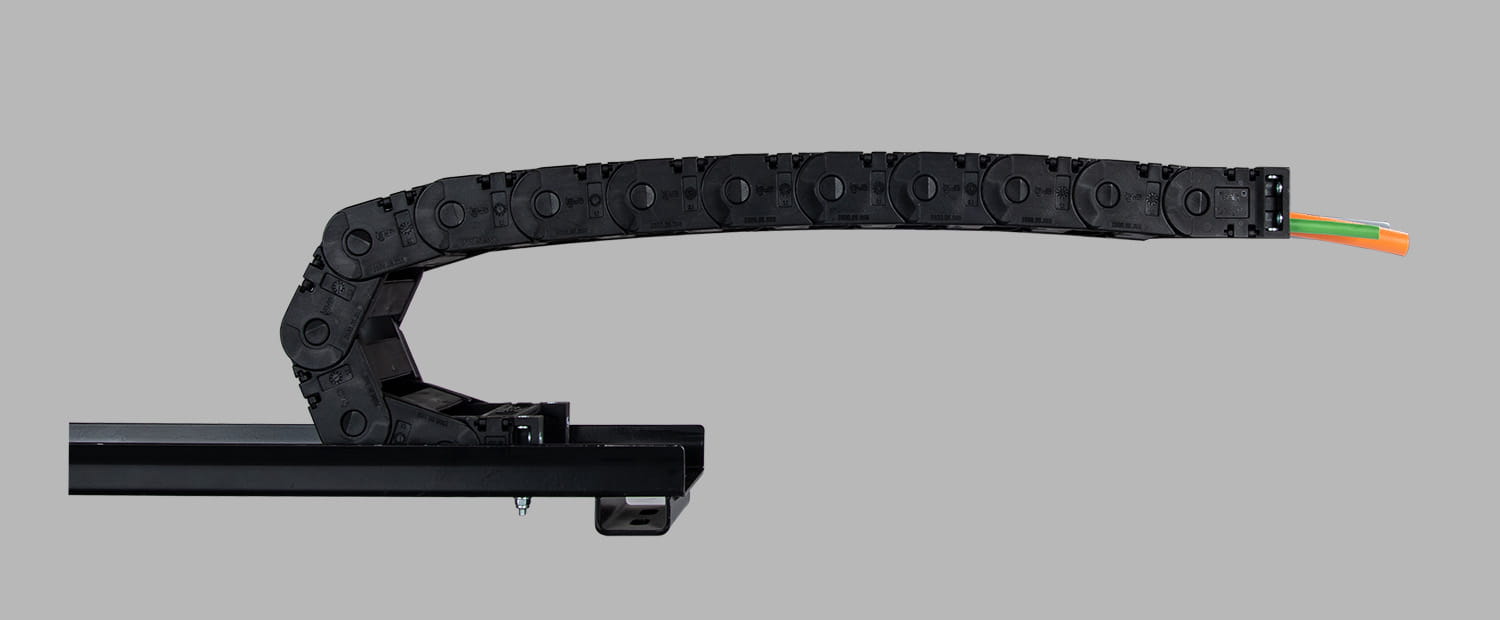

FRIBÄRANDE KABELKEDJA

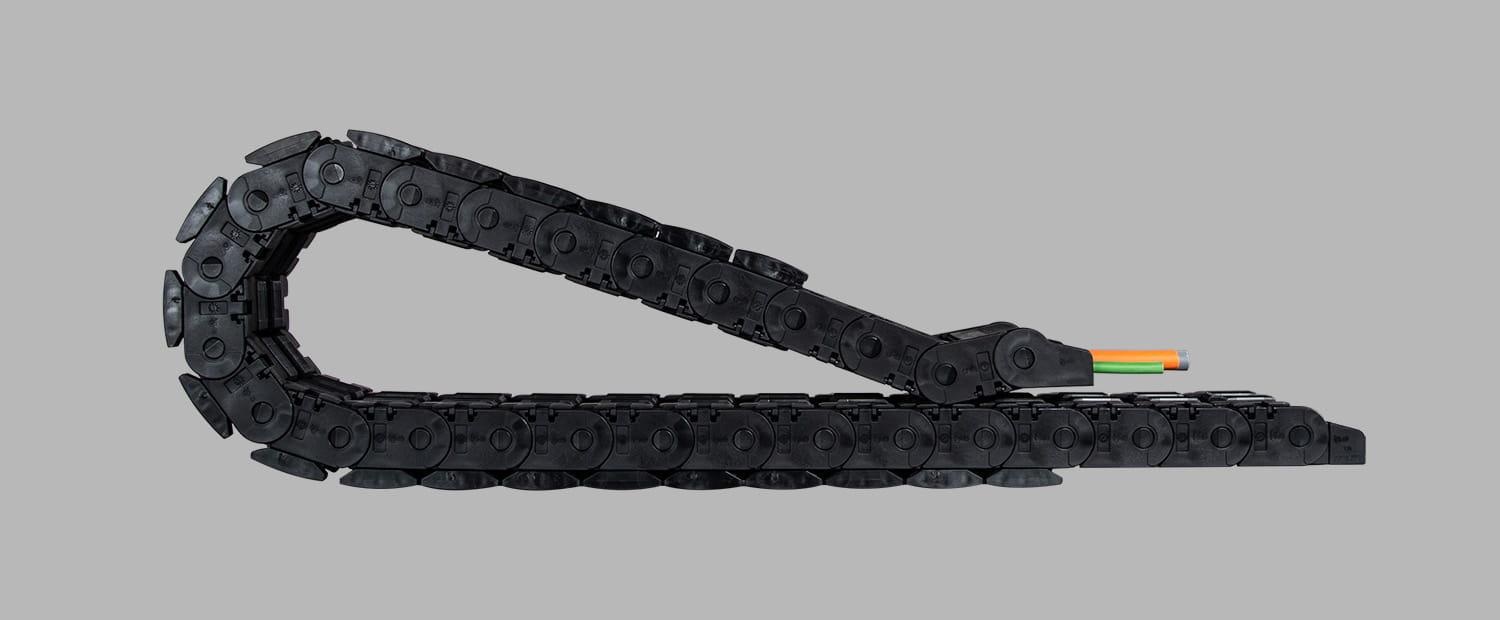

Fribärande kedja är när den övre delen ej är i kontakt med den nedre delen av kedjan. Detta är det mest vanliga sättet att använda en kabelkedja. Om detta är möjligt avgörs av fyllnadsvikten i kedjan samt den totala slaglängden. Ju mer vikt och längre slaglängd desto robustare kedja.GLIDANDE KABELKEDJA
Glidande kabelkedja eller “long travel applications” är när den övre delen av kedjan glider på den nedre delen. Denna typ av lösning används vid längre slaglängder, till exempel för slaglängder över 10 m. När det gäller glidande applikationer är det viktigt att stötta upp kedjan med support i sidled samt höjdled. igus har ett sortiment av styrrännor anpassade för detta.
2. VILKEN MILJÖ SKA KABELKEDJAN VARA I?

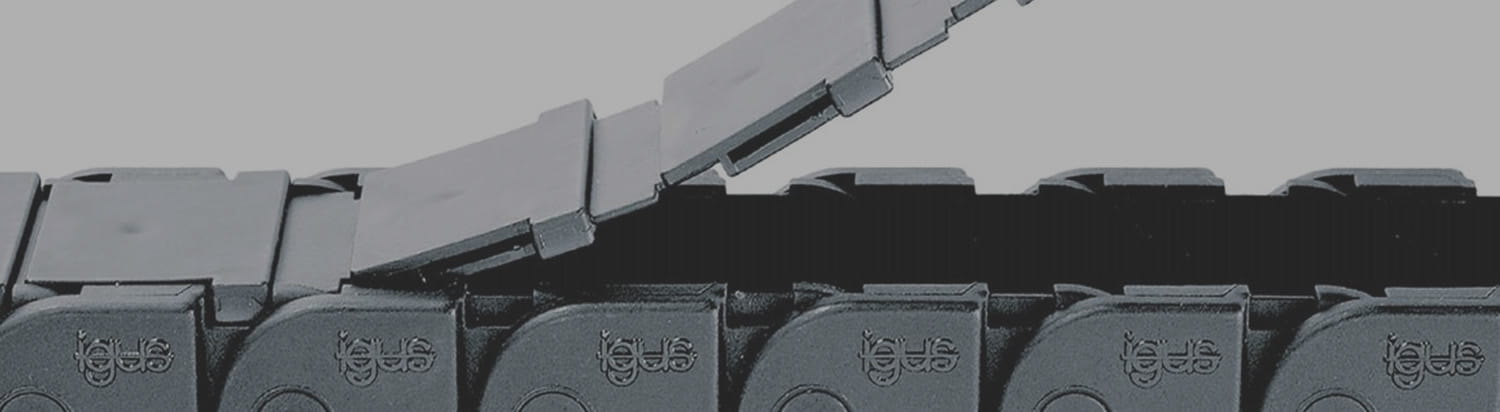

Miljö är även en faktor att ta hänsyn till. Exempelvis i en miljö med spån eller liknande kan man behöva en täckt kedja.

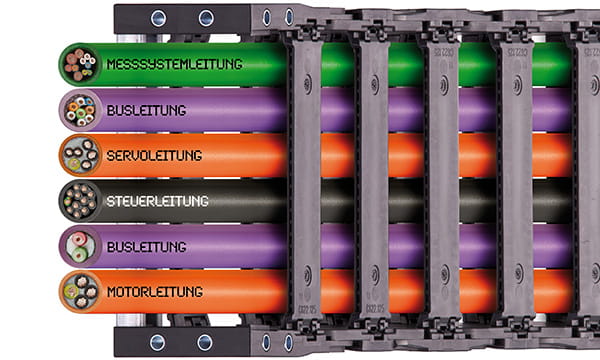

3. VALET AV KABEL I KEDJAN SPELAR ROLL
För en lång livslängd är det dessutom viktigt att använda kablar och slangar avsedda för kabelkedja. Några saker att tänka på är:
TYP AV KABEL
Avgör höjd och radie på kedjan. Kedjan kan inte böjas
snävare än den givna radien vilket skyddar kabeln i kedjan.
ANTAL KABLAR
Avgör bredd på kedjan samt om den behöver delas av
med avdelare.
HÅRT TESTADE PRODUKTER
igus® har marknadens största testlabb i sin kategori. Detta innebär att det finns data för vad alla deras produkter klarar. Därför kan de även ge 36 månaders garanti på sina produkter.FÅ KOLL PÅ DRITSTOPP INNAN DE SKETT MED ISENSE
igus® har även produkten isense som håller koll på kedjans status och kan därmed förutse när kedjan behöver bytas ut. Tack vare det kan du planera in ett driftstopp för underhåll när det passar just din verksamhet eller produktion. Dessutom kan du hålla koll på kedjans status i mobilen, smidigt, flexibelt och modernt!
