PAPENMEIER
Synglas DIN28120
Synglas DIN 28120 för svetsning i processkärl, rörledningar eller andra slutna system där man vill observera processen eller mediet.
Storlek DN50 till DN200
Dimensionerna är i enlighet med de konstruktionsstandarder som beskrivs i DIN 28120. Flänstjocklekar dimensionerade enligt denna standard säkerställer problemfri positionering av glaset, förutsatt att blockflänsen är korrekt insvetsad.
Kan kombineras med torkare, belysning och/eller kamera
Levereras med certifikat enligt DIN EN 10204 3.1 eller 3.2
- Rund fläns för svetsning på tankvägg
- Komplett med packningar, glasskiva och skruvar
- DN 50 - DN 200
- Visningsdiameter: 80 till 225 mm
- Material: rostfritt, stål och specialstål
Vald variant
Teknisk data
| Base flange (welding flange) | Kolstål RSt 37-2, Rostfritt stål |
|---|---|
| Cover flange | Kolstål RSt 37-2 |
| DN | 50 |
| Fastening bolts | M16 |
| Fastening bolts material | Rostfritt stål A2, Kolstål 5.6/5 |
| Material Packning | PTFE, Silikon, KLINGERsil C-4400 |
| Pressure Class | 16 bar |
| Pressure rating (PN) | 10/16 |
| Sight glass disc diameter | 100 mm |
|---|---|
| Sight glass disc material | Soda-lime glass: härdat DIN 8902 |
| Standarder | DIN 28120 |
| Temperaturområde till | 150 °C |
| Tightening torque for bolts lubricant factor/µ 0.1 | 28/32 Nm |
| Viewing diameter | 80 mm |
Produktbeskrivning
Synglas DIN 28120 för svetsning i processkärl, rörledningar eller andra slutna system där man vill observera processen eller mediet.
Storlek DN50 till DN200
Dimensionerna är i enlighet med de konstruktionsstandarder som beskrivs i DIN 28120. Flänstjocklekar dimensionerade enligt denna standard säkerställer problemfri positionering av glaset, förutsatt att blockflänsen är korrekt insvetsad.
Kan kombineras med torkare, belysning och/eller kamera
Levereras med certifikat enligt DIN EN 10204 3.1 eller 3.2
Lär dig mer i Inspo
Livsmedel - Hygien & processkontroll
När det kommer till komponenter som ska användas i livsmedelsproduktion sätter vi kvalitet och säkerhet i främsta rummet för att försäkra oss om att de uppfyller höga standarder och följer branschens regelverk. Vid val av komponenter är materialval, rätt godkännande, kompatibilitet och pålitlighet alla avgörande faktorer i denna bransch. Varje komponent måste väljas noggrant och anpassas för att möta de stränga krav som ställs.

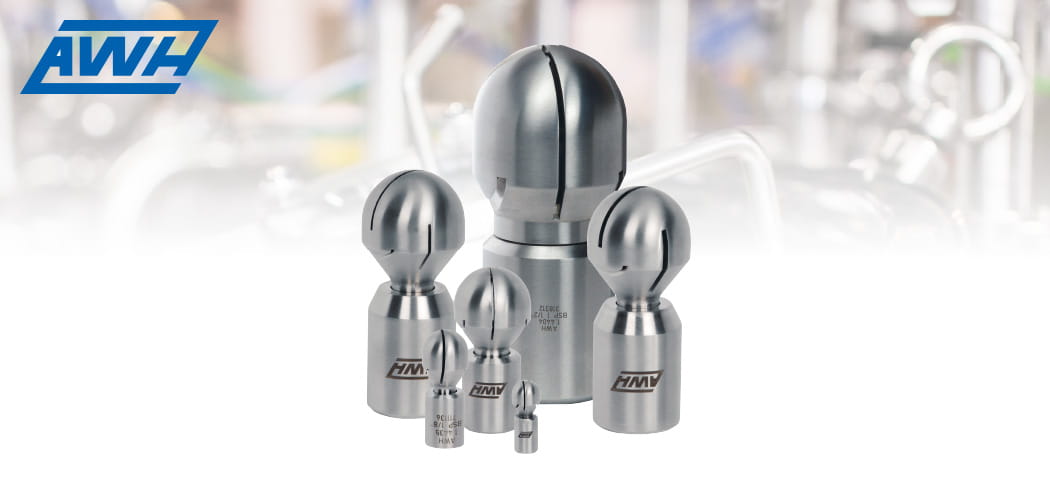

Rena tankar
Roterande spraydysor TANKO® från AWH för snabb och effektiv rengöring.

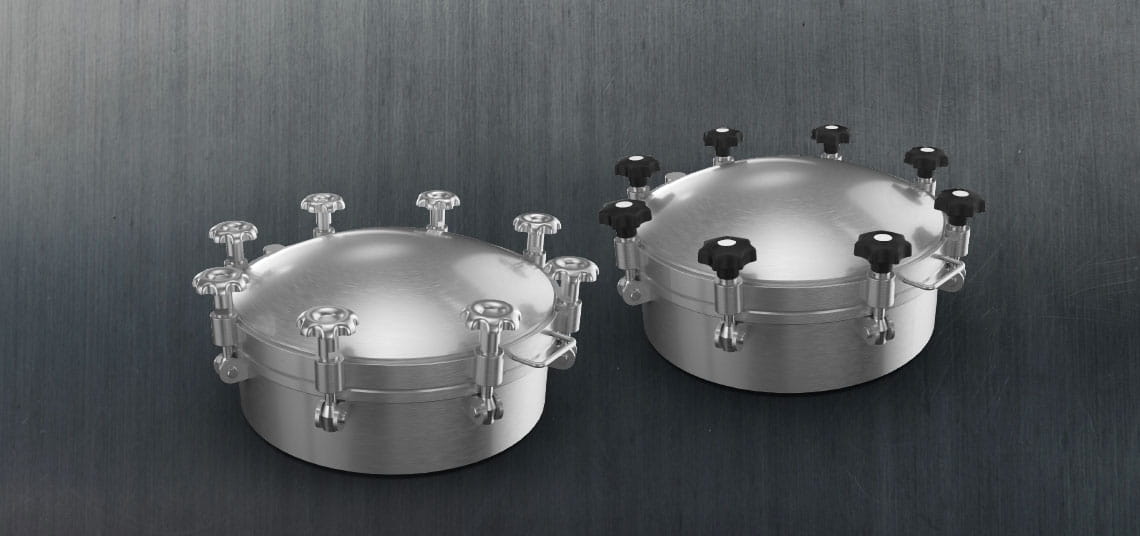

Kvalitetstanklock - det lönar sig!
