BACO

PR12 Kamströmställare

Enhålsmontage Ø22,5 mm, 20 A

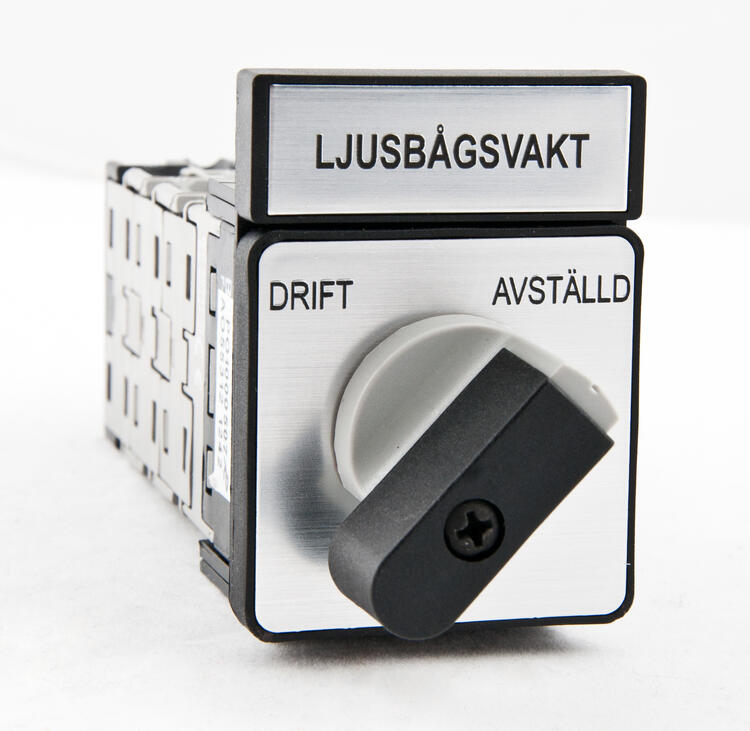

Vår mest sålda kamströmställare, serie PR12, för strömmar upp till 20 A, är en kompakt brytare med en rad tekniska och praktiska fördelar.

Anslutningsskruvar bakåt
Överfallsbleck med hissar, levereras öppna
Med en metallaxel som klarar över 1 miljon manövereringar
Mer än 50 000 olika kopplingsscheman tillgängliga
10 års garanti

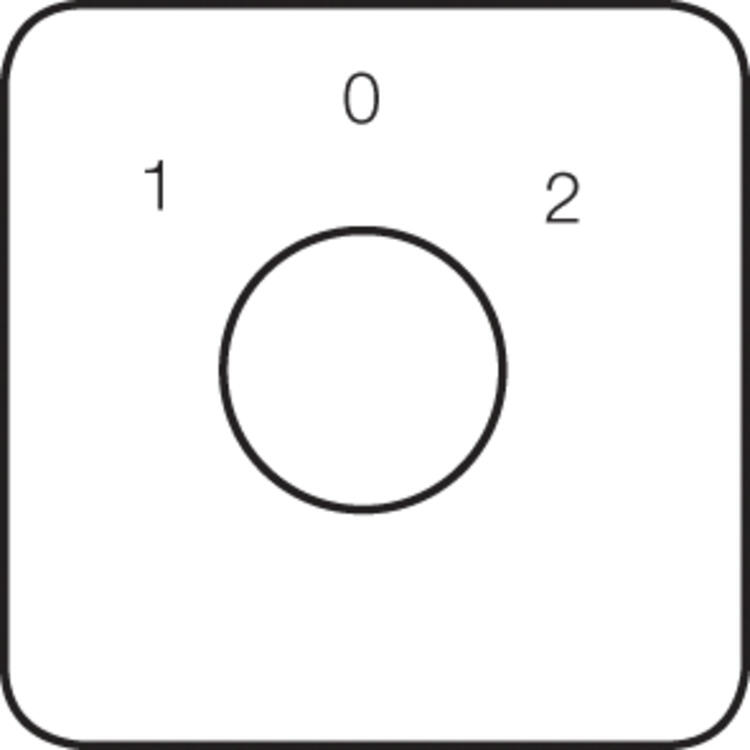

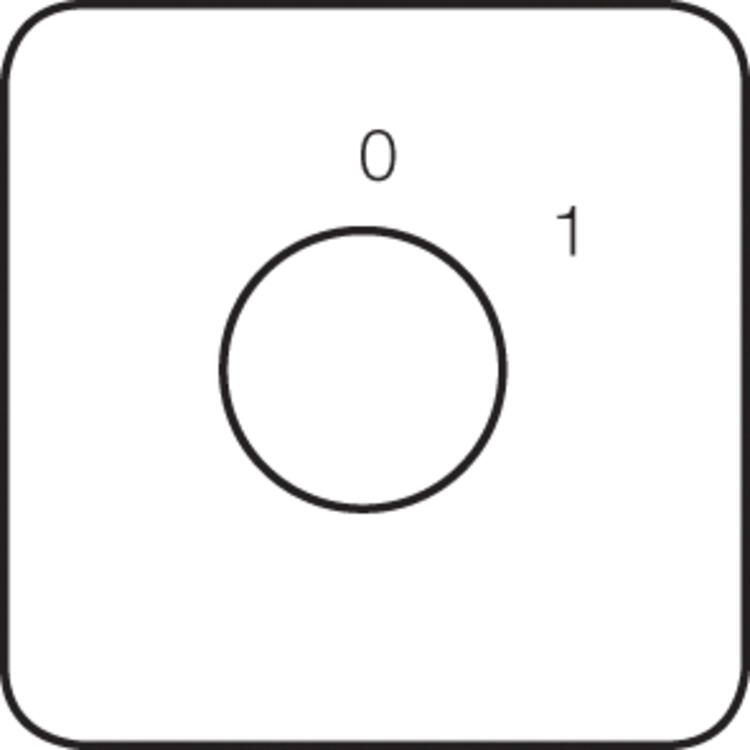

Ritning på skylt till impulsströmställare PR12

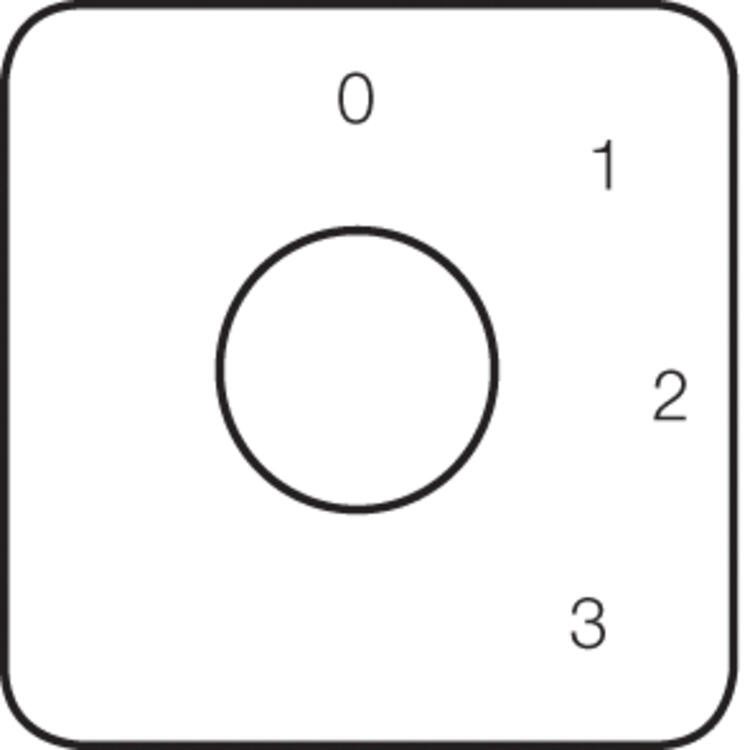

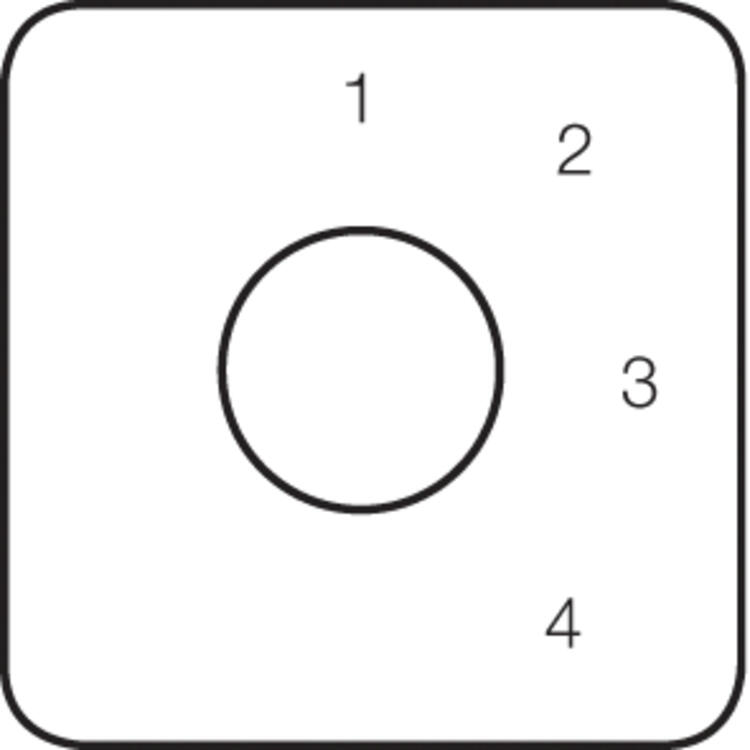

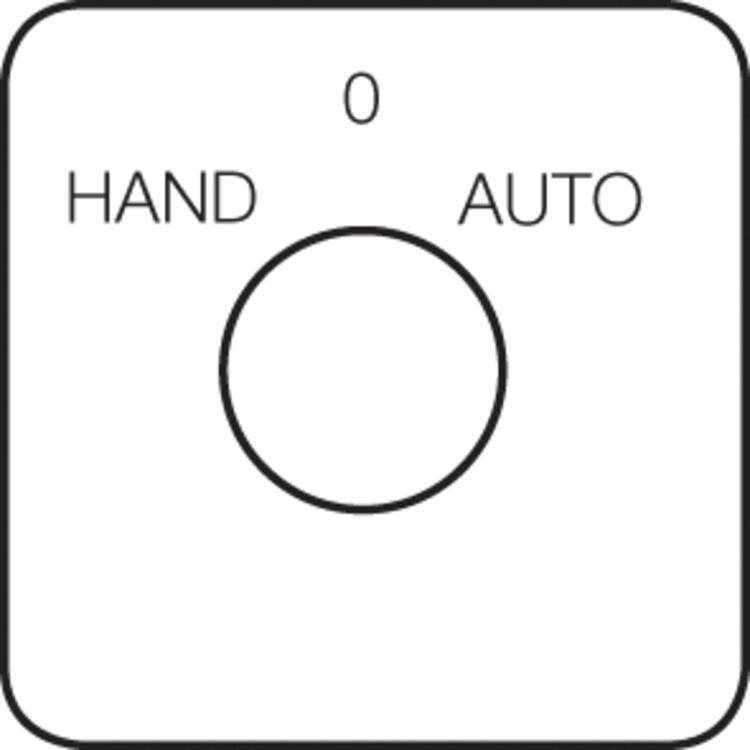

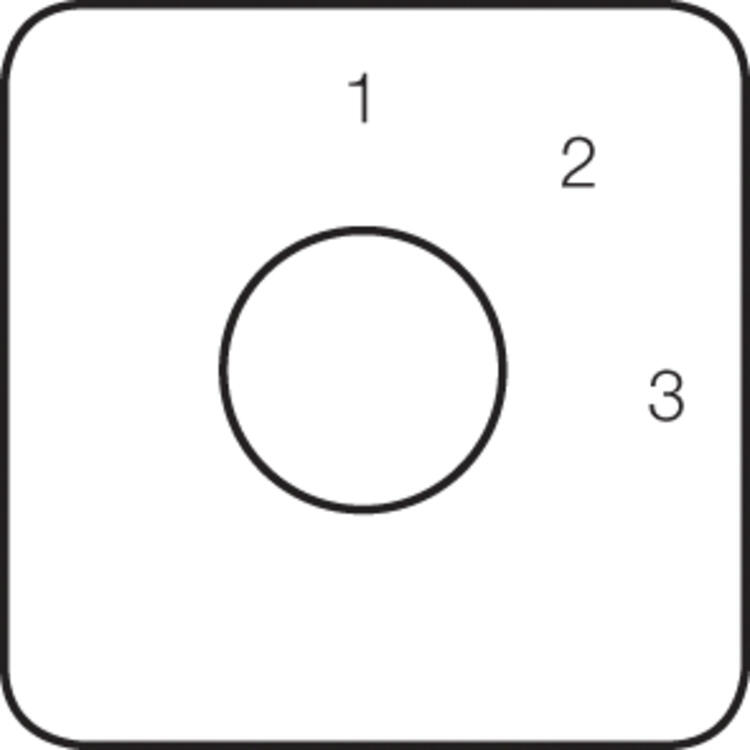

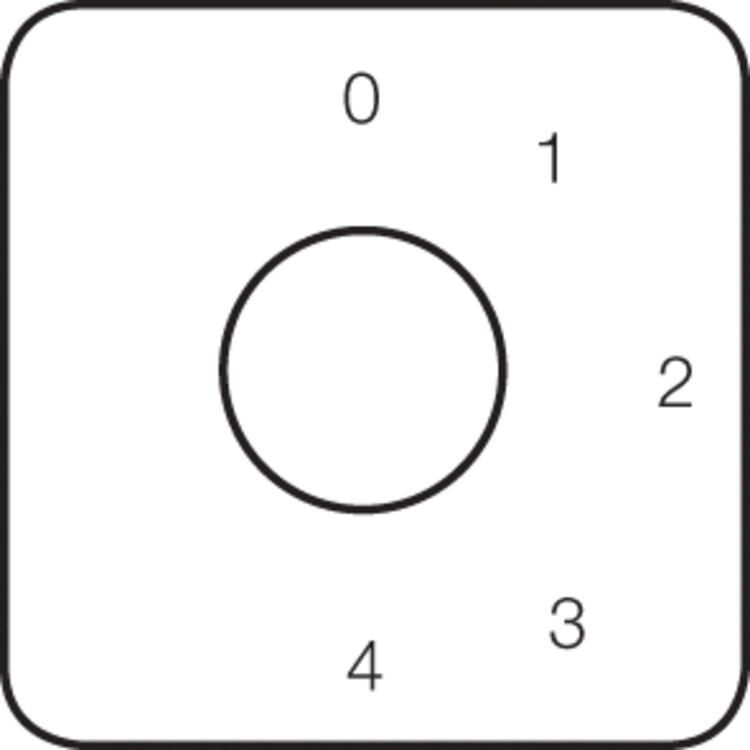

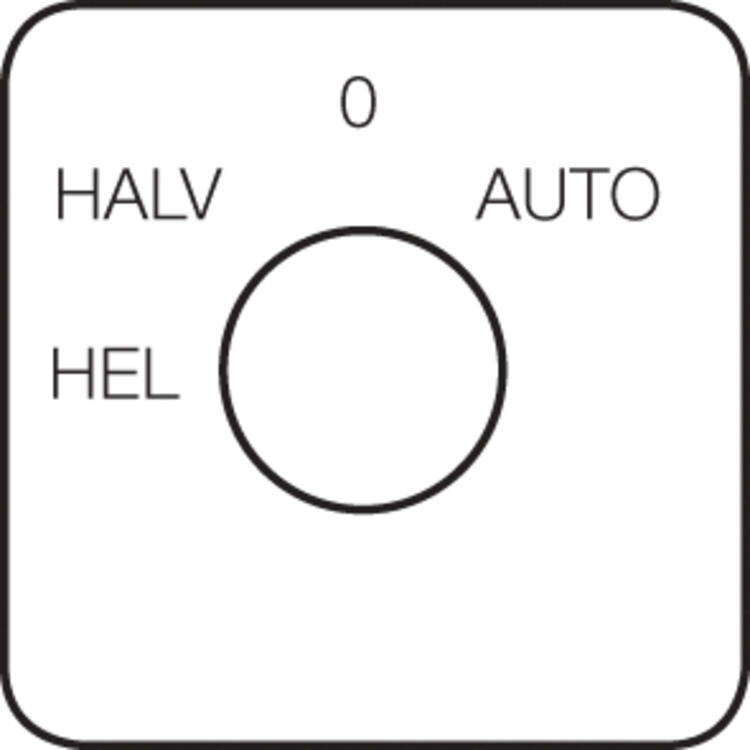

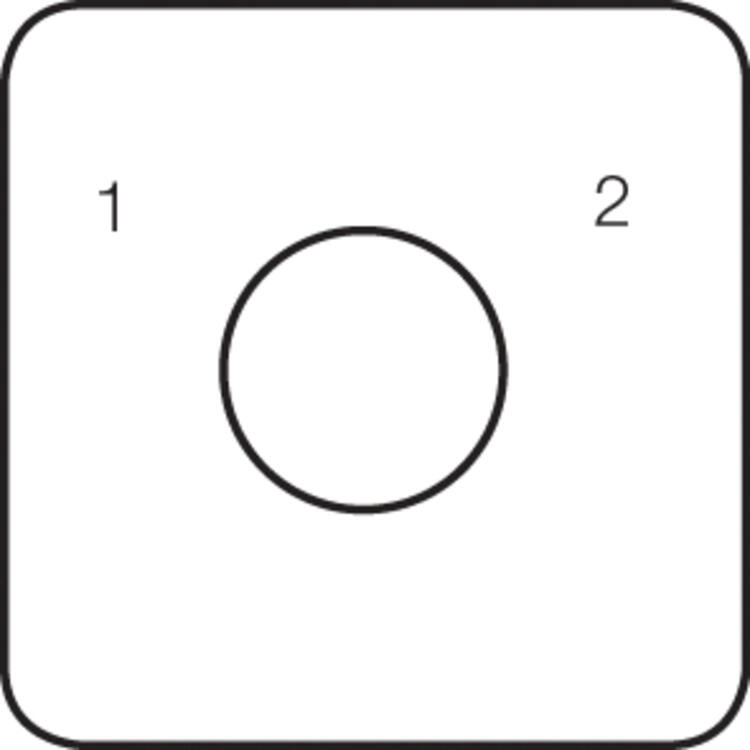

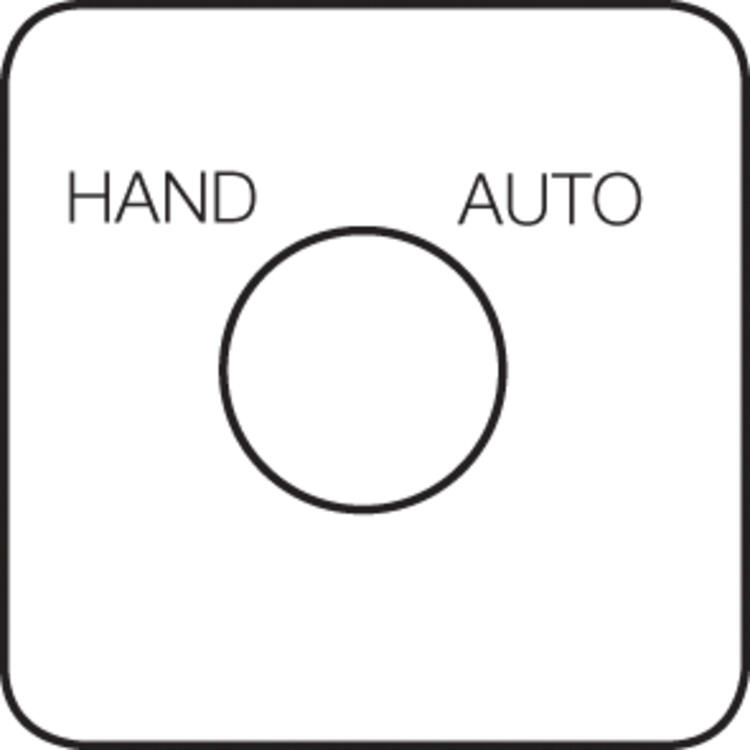

Ritning på skylt till omkopplare PR12

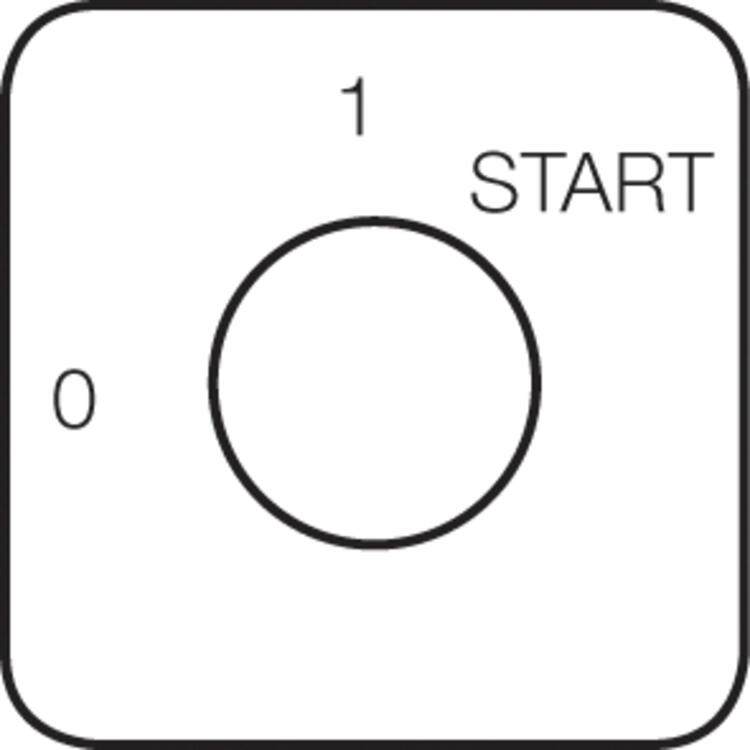

Ritning på skylt till återfjädrande Start-1 PR12

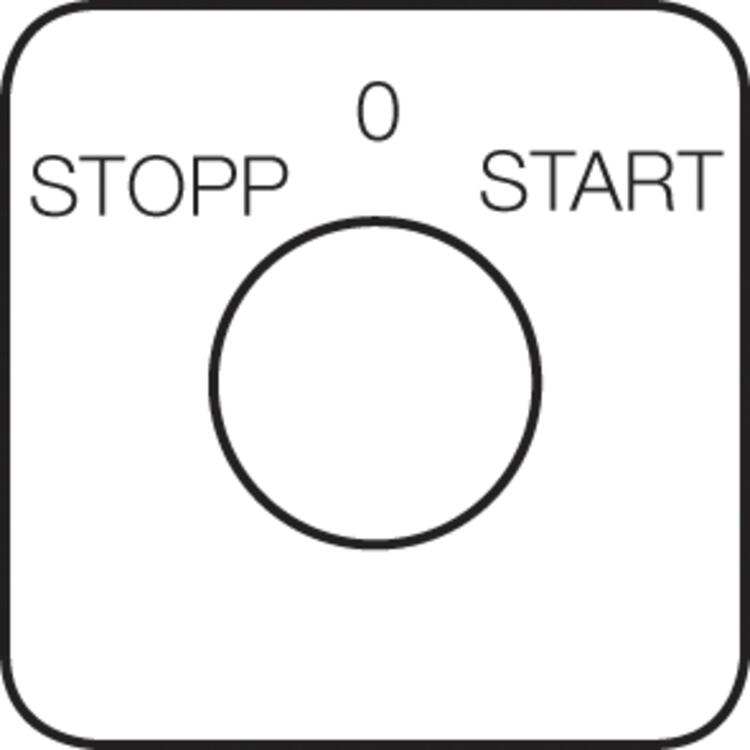

Ritning på skylt till återfjädrande Stopp-0 Start-0 PR12

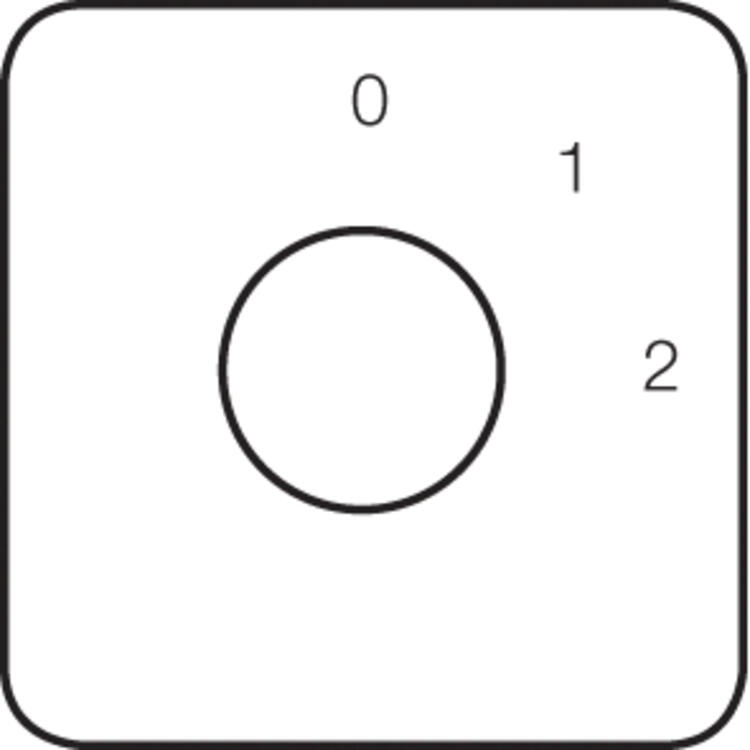

Ritning på skylt till grupp strömställare PR12

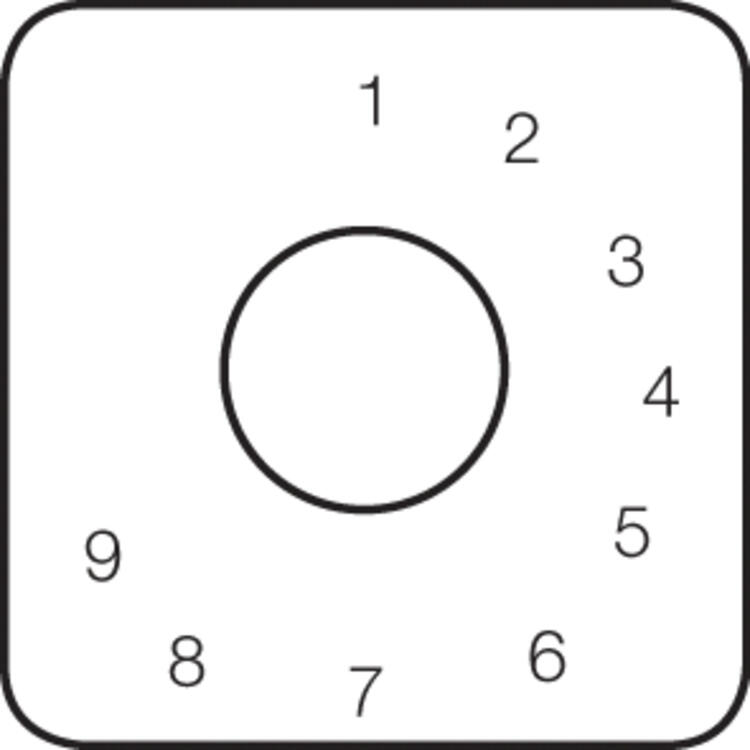

Ritning på skylt till BCD-kod PR12

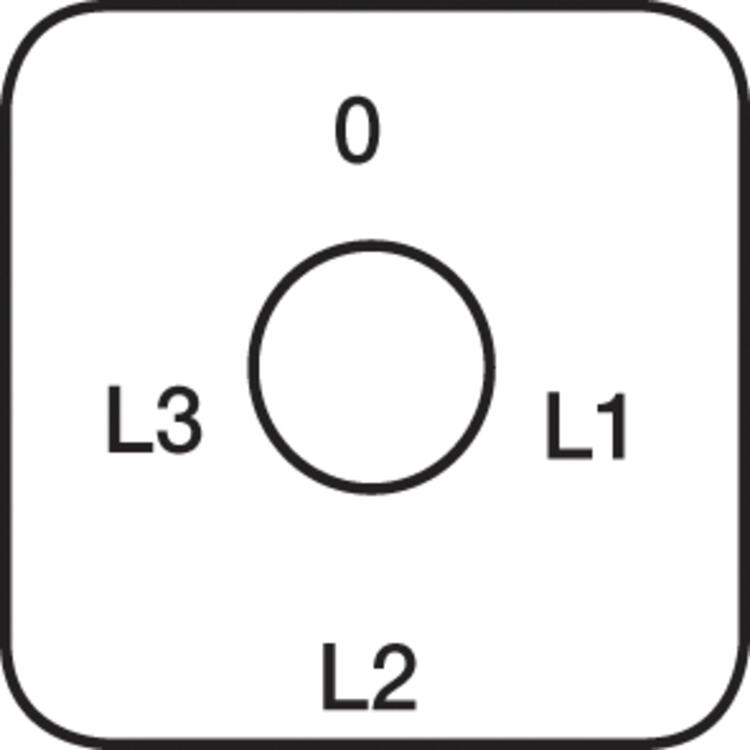

Ritning på skylt till amperemeteromkopplare PR12

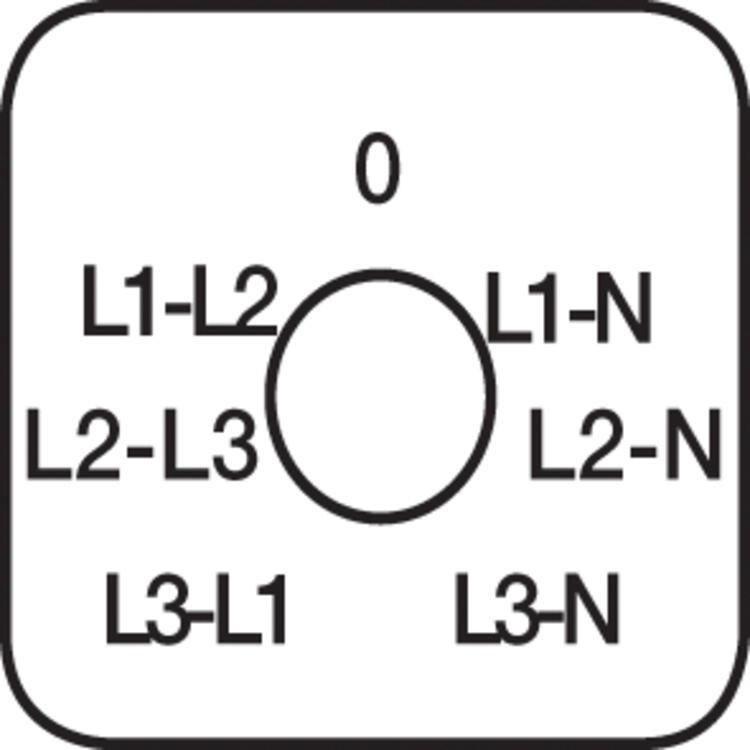

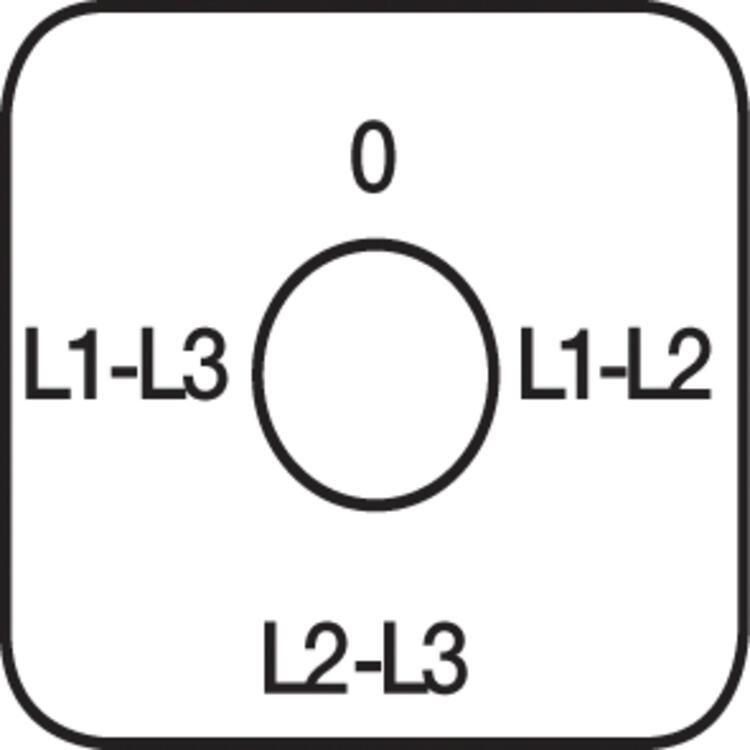

Ritning på skylt till volmeteromkopplare PR12

Ritning på skylt till volmeteromkopplare PR12

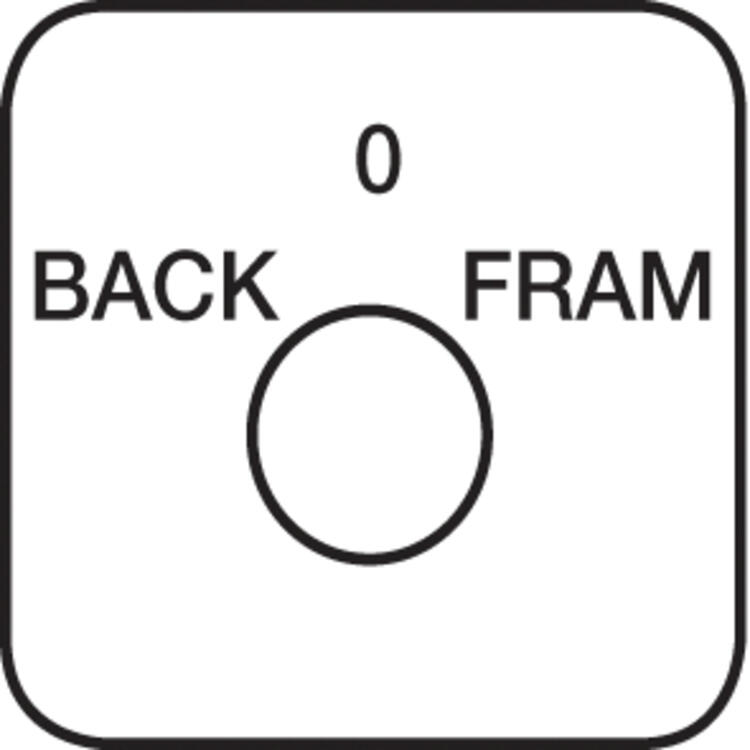

Ritning på skylt för Fram-/Back-kopplare för 3-fas motor PR12

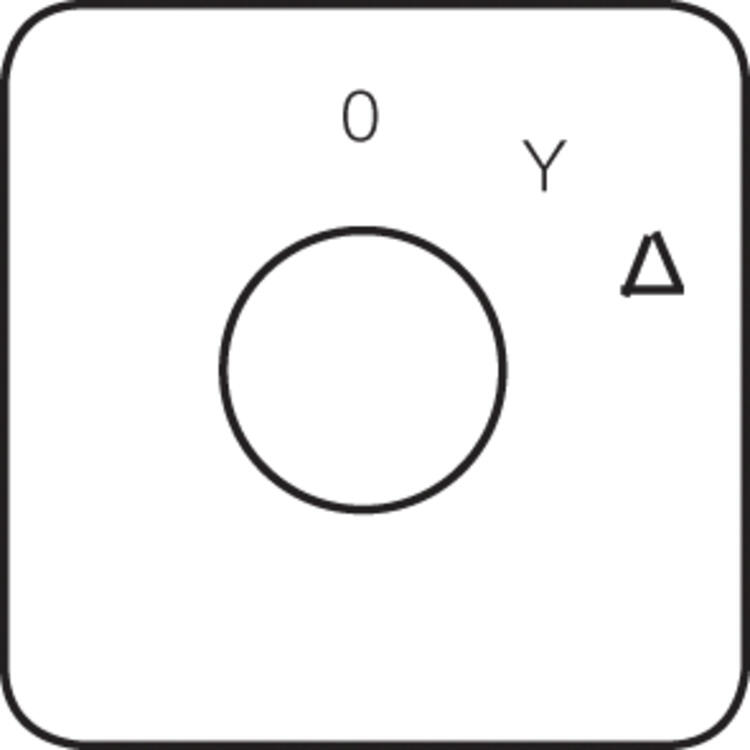

Ritning på skylt till Y/D omkopplare PR26

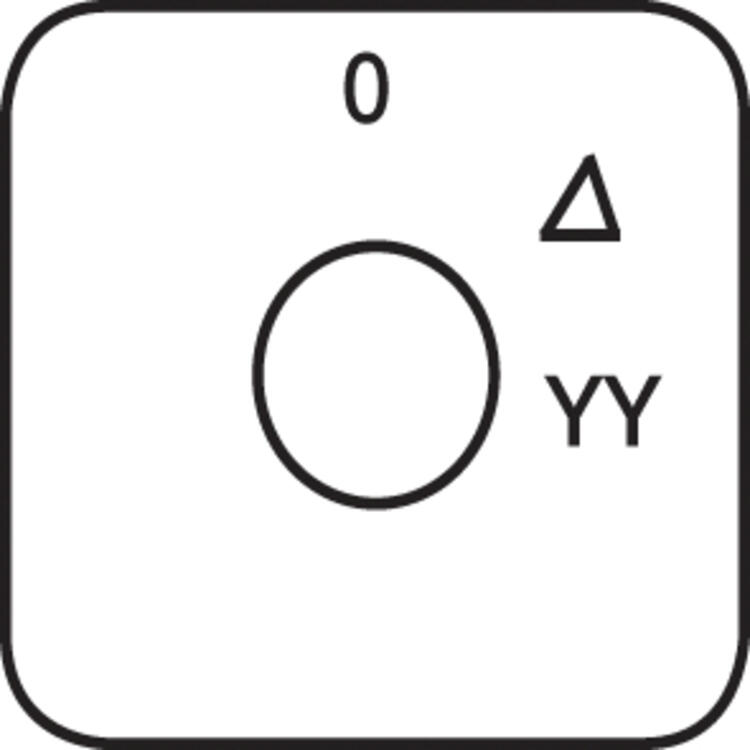

Ritning på skylt till Dahlander-omkopplare PR12

Vald variant

Spara som PDF

Tillbehör och relaterade produkter

Teknisk data

IP-klass	IP20, IP40
Livslängd mekanisk	1 250 000 cykler (max. 150 cykler/h)
Temperaturområde från	-20 °C
Temperaturområde lager från	-20 °C

Temperaturområde lager till	70 °C
Temperaturområde till	70 °C

Nedladdningsbara filer

Technical characteristics BACO camswitches.pdf

Mått och inkopplingar

Produktbeskrivning

Funktionell och attraktiv design
Vår mest sålda kamströmställare, serie PR12, för strömmar upp till 20 A, är en kompakt brytare med en rad tekniska och praktiska fördelar.

Kamströmställare 20 A

Stora valmöjligheter i front

Tre olika skruvmontage med 48x48 mm skylt och kort vred i standardutförande. Kan även fås med 64x64 eller 72x72 mm skylt och långt vred eller pistolhandtag.

Enhålsmontage (Ø22,5 mm) med 48x48 mm skylt och kort vred som standard. Finns även med skyltar och vred i samma design som Baco´s tryckknappserie.

Håltagningsalternativ för skruvmontage
Skruvmontage PR12 levereras alltid med tre hålbilder. Med brytaren i handen kan man alltså bestämma vilken håltagning som är lämpligast.

Håltagning A PR12

Alt. 1

Håltagning B PR12

Alt. 2

Håltagning C PR12

Alt. 3

Dammtäta kontakter

Dammtätt monterade kontakter, som ej sprätter ur om kammarna ändras. Överfallsbleck med hissar och ± skruv. Öppna anslutningar vid leverans.

PR12

Dubbla fjädrar

Distinkta lägen tack vare dubbla postitionsfjädrar.

PR12

Tillbehör

Relaterade produkter

Lär dig mer i Inspo

Kunskap

Kraftautomation – Framtidssäkra lösningar för elkraft och kraftdistribution

För dig som är verksam inom elkraft och kraftdistribution erbjuder vi på OEM Automatic ett brett sortiment av komponenter och systemlösningar för kraftautomation. Våra produkter lämpar sig utmärkt för installation i exempelvis kontrollskåp och kraftanläggningar. Genom vårt nära samarbete med ledande tillverkare får du som kund tillgång till beprövade och moderna lösningar – och inte minst: teknisk support och vägledning i varje steg. Vi ser oss som mer än en leverantör – vi är en långsiktig partner som hjälper dig att lyckas med hela installationen.

Produktnytt

DC-lastbrytare för solcellsanläggningar

LOVATO Electric utökar sitt sortiment av lastfrånskiljare för solcellsanläggningar med en ny produktserie som klarar upp till 1500 V DC. De nya DC-brytarna kombinerar flexibilitet och pålitlighet, vilket gör dem till det perfekta valet för solcellsinstallationer som kräver hög säkerhet och prestanda.

Lastfrånskiljaren som klarar högre strömmar

Produktnytt

Lastfrånskiljare som klarar högre strömmar

Lovato har utökat sitt sortiment av lastfrånskiljare och kan nu hantera högre strömmar.

Produktnytt

En produkt - Flera möjligheter

Med lastfrånskiljare från BACO kan du använda en och samma produkt till flera monteringar, istället för att arbeta med olika brytare och montagesätt.

Produktnytt

Du ritar vi bygger

Med hjälp av BACO kan vi utforma och tillverka kamströmställare efter kundunika önskemål.

Produktnytt

100 år av kontroll med Baco

BACO - vår tillverkare av tryckknappar, kamströmställare och lastfrånskiljare fyller hela 100 år som företag i år. Vårt samarbete startade för 39 år sedan och det är med en stor ära vi firar denna födelsedag med dem.

Favoriter	Varianter	Pris/enhet
	Kamströmställare PR12 "0-1" 1-pol fasta lägen enhål Art: PR12X1101A8 Kopierad
	Kamströmställare PR12 "0-1" 1-pol återfjädrande till 0 enhål Art: PR12X1101AR10 Kopierad
	Kamströmställare PR12 "0-1" 2-pol fasta lägen enhål Art: PR12X1102A8 Kopierad
	Kamströmställare PR12 "0-1" 2-pol återfjädrande till 0 enhål Art: PR12X1102AR10 Kopierad
	Kamströmställare PR12 "0-1" 3-pol fasta lägen enhål Art: PR12X1103A8 Kopierad
	Kamströmställare PR12 "0-1" 4-pol fasta lägen enhål Art: PR12X1104A8 Kopierad
	Kamströmställare PR12 "1-0-2" 1-pol fasta lägen enhål Art: PR12X2201C8 Kopierad
	Kamströmställare PR12 "HAND-0-AUTO" 1-pol fasta lägen enhål Art: PR12X2201C8H0A Kopierad
	Kamströmställare PR12 "1-0-2" 1-pol återfjädrande till 0 enhål Art: PR12X2201CR12 Kopierad
	Kamströmställare PR12 "1-0-2" 2-pol fasta lägen enhål Art: PR12X2202C8 Kopierad
	Kamströmställare PR12 "HAND-0-AUTO" 2-pol fasta lägen enhål Art: PR12X2202C8H0A Kopierad
	Kamströmställare PR12 "1-0-2" 2-pol återfjädrande till 0 enhål Art: PR12X2202CR12 Kopierad
	Kamströmställare PR12 "HAND-0-AUTO" 3-pol fasta lägen enhål Art: PR12X2203C8H0A Kopierad
	Kamströmställare PR12 "1-0-2" 4-pol fasta lägen enhål Art: PR12X2204C8 Kopierad
	Kamströmställare PR12 "1-2" 1-pol fasta lägen enhål Art: PR12X2251D4 Kopierad
	Kamströmställare PR12 "HAND-AUTO" 1-pol fasta lägen enhål Art: PR12X2251D4HA Kopierad
	Kamströmställare PR12 "1-2" 2-pol fasta lägen enhål Art: PR12X2252D4 Kopierad
	Kamströmställare PR12 "HAND-AUTO" 2-pol fasta lägen enhål Art: PR12X2252D4HA Kopierad
	Kamströmställare PR12 "1-2" 3-pol fasta lägen enhål Art: PR12X2253D4 Kopierad
	Kamströmställare PR12 "HAND-AUTO" 3-pol fasta lägen enhål Art: PR12X2253D4HA Kopierad
	Kamströmställare PR12 "1-2" 4-pol fasta lägen enhål Art: PR12X2254D4 Kopierad
	Kamströmställare PR12 "HAND-AUTO" 4-pol fasta lägen enhål Art: PR12X2254D4HA Kopierad
	Kamströmställare PR12 "0-1-2-3" 1-pol fasta lägen enhål Art: PR12X2301A8 Kopierad
	Kamströmställare PR12 "HEL-HALV-0-AUTO" 1-pol fasta lägen en Art: PR12X2301P8 Kopierad
	Kamströmställare PR12 "1-2-3" 1-pol fasta lägen enhål Art: PR12X2351A8 Kopierad
	Kamströmställare PR12 "0-1-2-3-4" 1-pol fasta lägen enhål Art: PR12X2401A8 Kopierad
	Kamströmställare PR12 "1-2-3" 2-pol fasta lägen enhål Art: PR12X2451A8 Kopierad
	Kamströmställare PR12 "0-1-START" återfj. från "START" enhål Art: PR12X5059BR19 Kopierad
	Kamströmställare PR12 "STOPP-0-START" återfjädrande enhål Art: PR12X5059CR12 Kopierad
	Kamströmställare PR12 "0-1-2" 1-polig gruppomkopplare enhål Art: PR12X5201A8 Kopierad
	Kamströmställare PR12 "0-1-2-3" 1-polig gruppomkopplare enh. Art: PR12X5301A8 Kopierad
	Kamströmställare PR12 BCD-kodad "0-9" enhål Art: PR12X6503A1 Kopierad
	Kamströmställare PR12 BCD-kodad "1-9" enhål Art: PR12X6507A1 Kopierad
	Kamströmställare PR12 "0-1-2-1+2" 1-polig enhål Art: PR12X7203A8 Kopierad
	Kamströmställare PR12 "0-1-2-1+2" 2-polig enhål Art: PR12X7207A8 Kopierad
	Amperemeteromkopplare PR12 "0-L1-L2-L3" enhål Art: PR12X8151A4 Kopierad
	Voltmeteromkopplare PR12 mät mellan faser enhål Art: PR12X8351A4 Kopierad
	Voltmeteromkopplare PR12 mät mellan faser och nolla enhål Art: PR12X8357C8 Kopierad
	Fram-/backkopplare PR12 för 1-fas motor "BACK-0-FRAM" enhål Art: PR12X9051C8 Kopierad
	Fram-/backkopplare PR12 för 3-fas motor "BACK-0-FRAM" enhål Art: PR12X9151C8 Kopierad
	Y/D-omkopplare PR12 "0-Y-Δ" enhål Art: PR12X9551A8 Kopierad
	Dahlanderomkopplare PR12 "0-Δ-YY" enhål Art: PR12X9552A8 Kopierad
