Lär dig mer om kraftgivare och lastceller
Lastceller och kraftgivare är instrument som används för att mäta vikt eller kraft med hög precision i olika applikationer. I denna artikel lär du dig mer om lastceller och kraftgivare.
Kraftgivare och lastceller
Lastceller och kraftgivare är instrument som används för att mäta eller detektera vikt eller kraft i en applikation. Instrumenten är vanliga i till exempel vågapplikationer men även där högre krav på kraftmätning behövs såsom hydrauliska cylindrar eller elektriska vinschar. I dessa applikationer kan man mäta belastning på annat sätt som indirekt tryck i cylinder med hjälp av tryckgivare eller för vinschar, som innebär mätning av effektförbrukning eller dylikt. Även om dessa metoder kan ge en uppskattning av belastningen, kan de vara bristande i precision och exakthet när det kommer till verkliga laster.
Att tänka på vid val av kraftgivare och lastceller
- Nominell last
- Kraftriktning - drag, tryck eller kombination drag & tryck
- Noggrannhetskrav
- Utrymme i applikation
- Visning av värde - mekanisk mätare eller analog utsignal
Kraftgivare med tunnfilmsmätcell
En kraftgivare med en tunnfilmsmätcell används för att mäta krafter, och den använder samma typ av mätcell som används i tryckgivare för höga tryck. Wheatstonebryggan är etsad i det syrafasta membranet, vilket resulterar i en mycket kompakt lösning för att detektera krafter. Det är en flexibel enhet som lätt kan anpassas till kundens specifika applikation och behov genom att enkelt monteras i olika kroppar.
Den ursprungliga signalen från enheten är 2 mV/V, men den kan förstärkas enligt önskemål till en analog förstärkt signal, såsom 4-20 mA, 0-10 V DC eller liknande. Alla dessa funktioner är integrerade i kraftgivaren och kan anpassas med en vanlig industrikontakt efter behov.
Denna kraftgivare täcker ett kraftområde från 1 kN och uppåt och erbjuder en normal noggrannhet på 0,2 % till 2 %. Det gör den till en mångsidig och tillförlitlig lösning för olika industriella tillämpningar där det krävs noggrann mätning och övervakning av krafter.

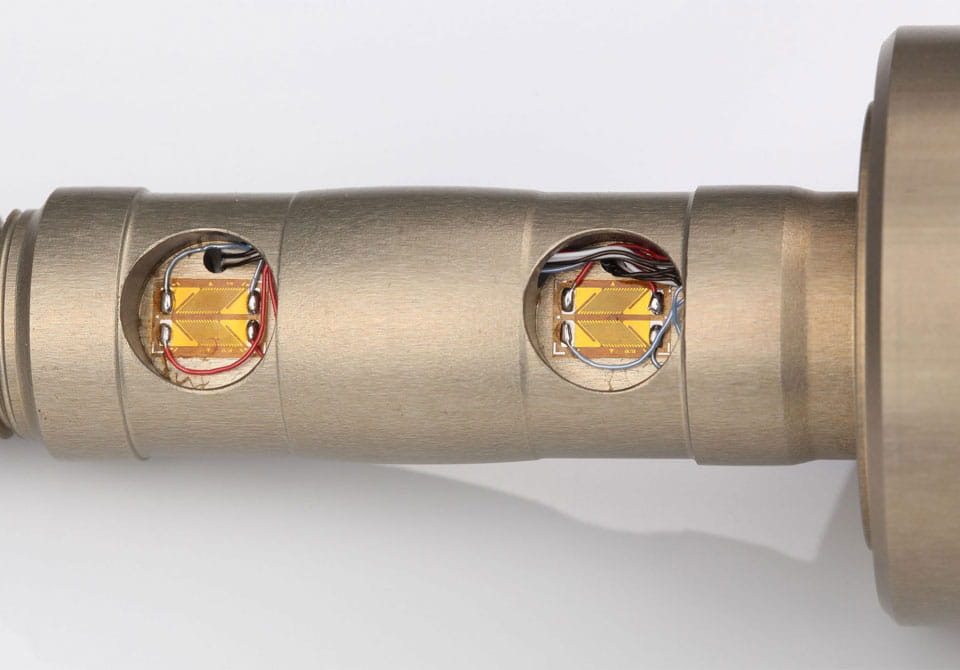

Lastcell med trådtöjningsgivare
En lastcell med en trådtöjningsgivare används främst för att väga olika produkter i olika applikationer. Dessa lastceller har vanligtvis standardiserade fysiska dimensioner som är branschstandard. En Wheatstone-brygga, som är gjord av folie, limmas på själva kroppen av lastcellen, vilket resulterar i en mV/V-utsignal.
Signalen från lastcellen kan sedan förstärkas till önskad analog signal med hjälp av externa tillbehör om så önskas. Dessa lastceller är tillgängliga i ett kraftområde från 10 N upp till 5000 kN, vilket gör dem lämpliga för ett brett spektrum av vägningsapplikationer i olika industrier.
Hydrauliska kraftceller
Hydrauliska kraftceller är användbara till applikationer för mekanisk visning av krafter eller vikter, då mätcellen vanligtvis integreras med en mekanisk tryckmätare som har en skala i Newton eller andra önskade enheter. Mätaren kan antingen monteras direkt på kraftcellen eller via kapillärrör i valfri längd för att säkerställa en optimal avläsning.
Hydrauliska kraftceller används ofta som testinstrument för pressar, olika maskinbearbetningsenheter samt för kontinuerlig mätning av krafter där ingen strömförsörjning är tillgänglig. Emellertid kan mätcellen kombineras med en tryckgivare eller tryckvakt för att generera en analog eller växlande utsignal.
Dessa kraftceller finns tillgängliga i olika kraftområden, från 0…160 N upp till 0…2500 kN, vilket gör dem mångsidiga och passande för en rad olika tillämpningar.
Tillbehör kraftceller
För att underlätta monteringen av lastceller och kraftgivare i olika applikationer, eller för att säkerställa att kraften är i rätt riktning finns det olika passande montagetillbehör tillgängliga. Vi erbjuder ett brett utbud av dessa produkter för att möta olika behov. Kontakta oss för mer information.
